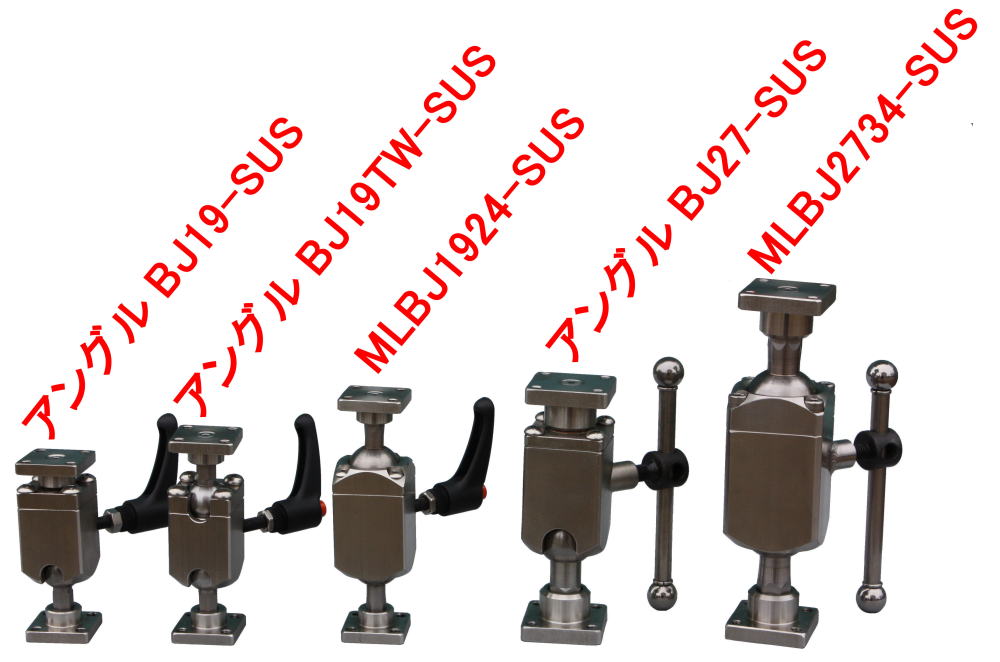

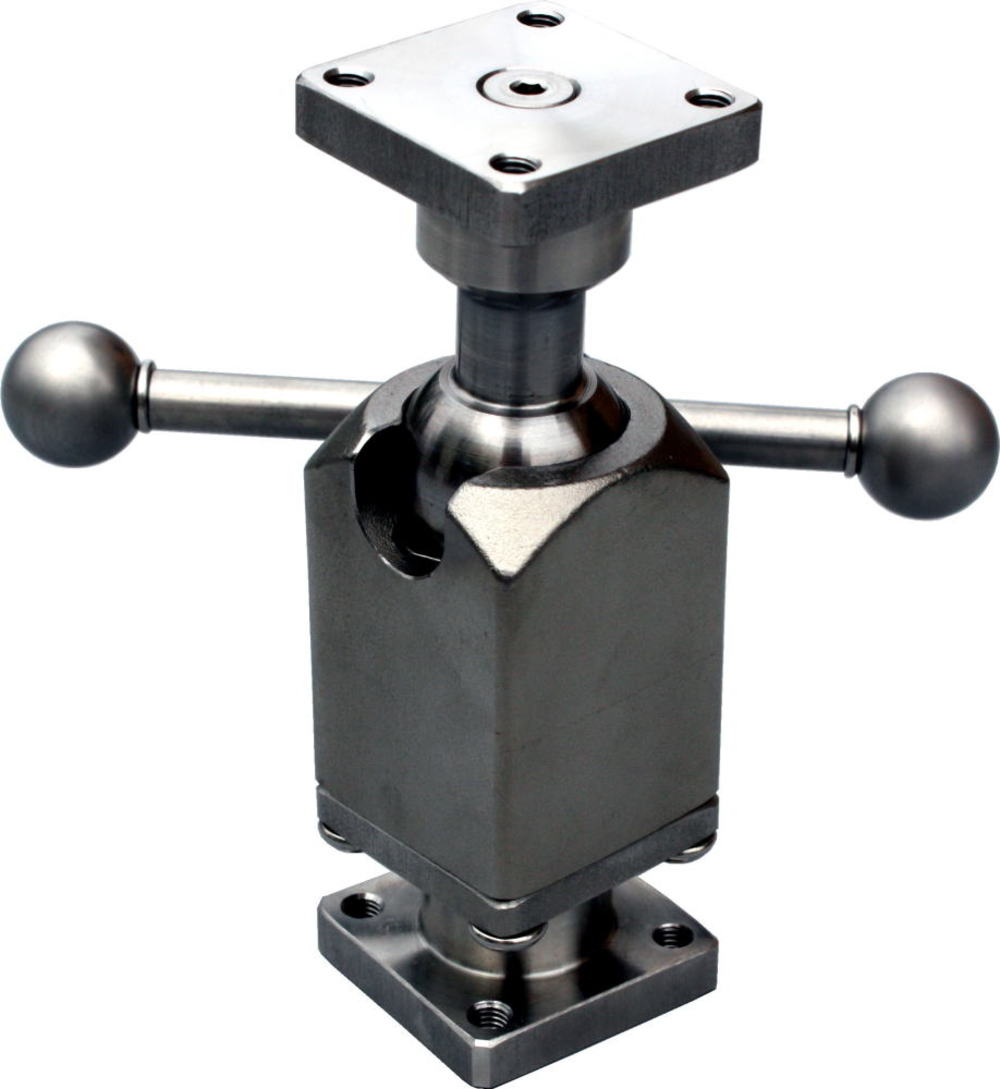

特徴

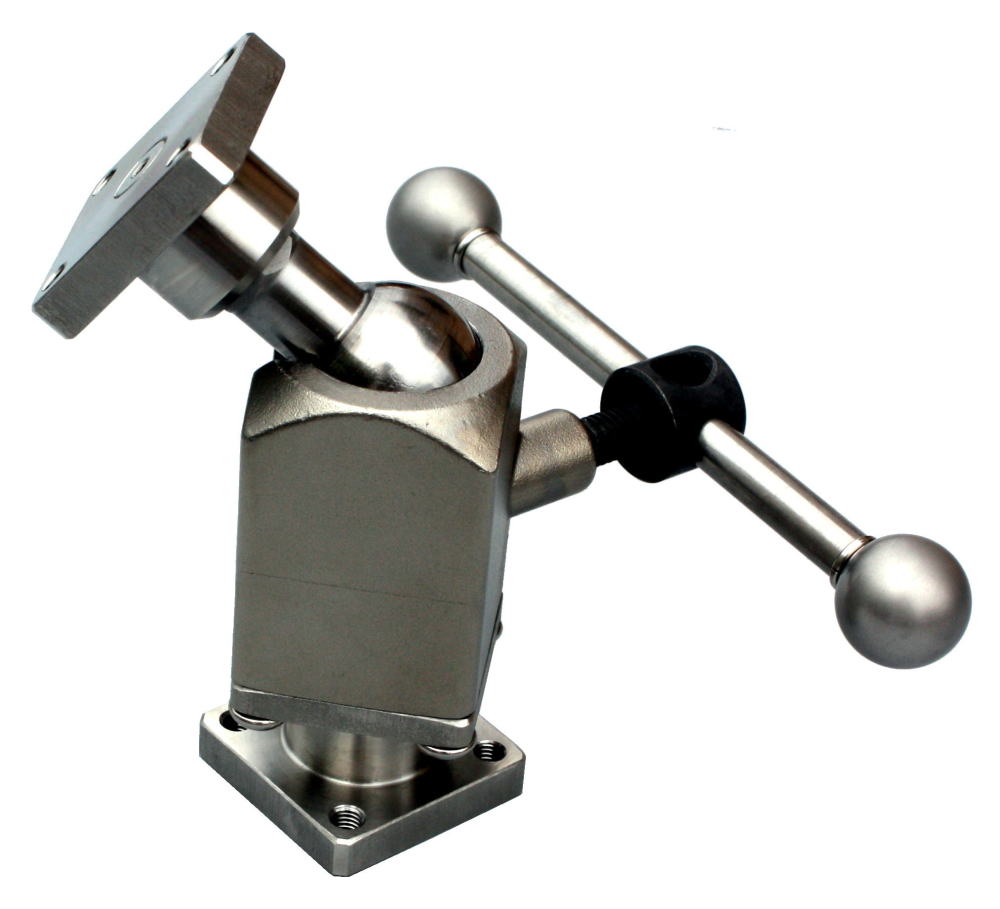

アングルBJ27-SUSはボールの首振り角を90度にまで達成させ
さらに対面に1つ回転軸を設けることで死角を限りなく少なくしました
保持力は45Nm(約4.5kgfm)を発揮し耐荷重100N(約10kgf)ですので保持力不足の悩みがこれで解決します
研究所,試験室,作業性改善の工場設備などポジショニングが必要なあらゆる場面で活躍します
取付けるものの長さにより負荷トルクが変化しますので保持力の範囲内でお使いください
保持力45Nm(約4.5kgfm)はクランプレバー締付けトルク10Nm(約1kgfm)においての静荷重での値

注意
表記の耐荷重や保持力は静荷重での値です
衝撃が加わる場面
振動がある場面
繰り返し力が加わる場面
などでは耐荷重や保持力は小さくなりますのでご注意ください

使い方

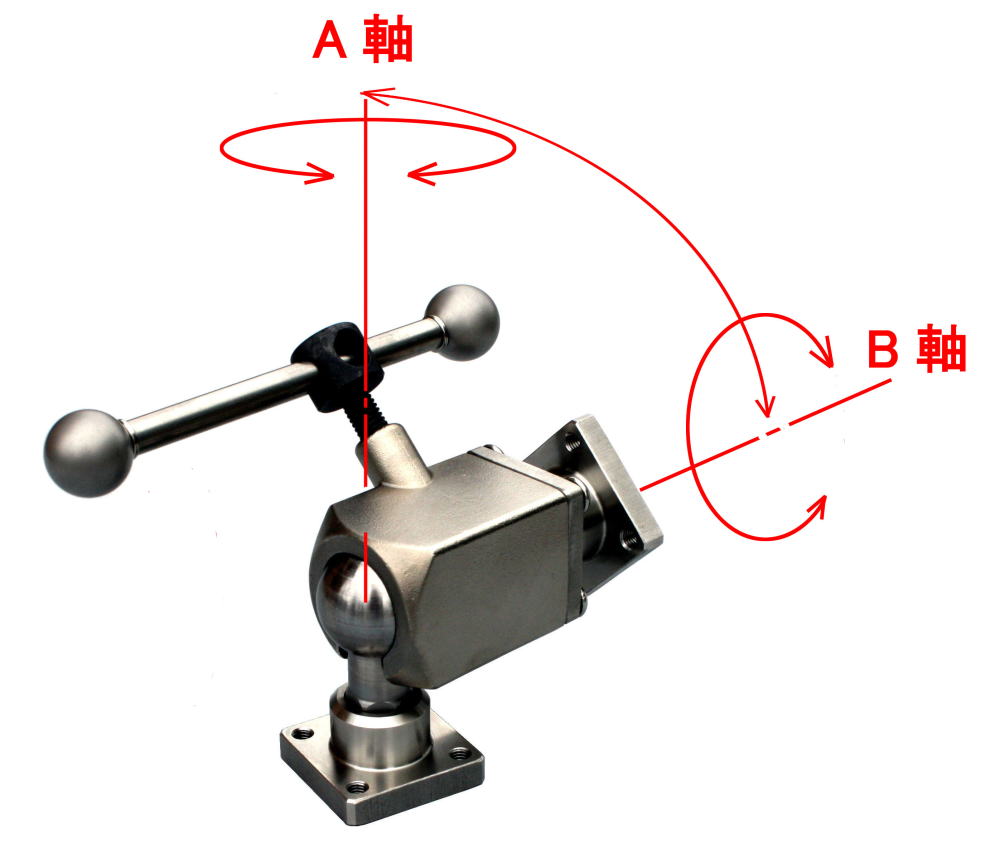

クランプレバーを緩めるとA軸,B軸それぞれのジョイントの位置を変更できます
位置が決まればクランプレバーを締付けて固定します
クランプレバー1本で両軸をクランプ,アンクランプします

よくあるお問い合わせ

ジョイントの保持力と耐荷重を比較して耐荷重が小さい理由
ジョイントの保持力はクランプレバーを締付けた状態での力です
一方,耐荷重はクランプレバーを緩めた時に耐えられる最大荷重で設計しております
クランプレバーを緩めた状態での耐荷重を超える負荷は内部機構の不具合の原因となります

寸法図

その他

金具の材質 　ステンレス（SUS304,SUS303等）
質量 790g
ステンレスは全く錆びない金属ではなく、鉄に比べ錆びにくい材質です
使用される条件により耐食性能が異なります

仕様変更も賜りますのでお問い合わせください

価格

オープン価格

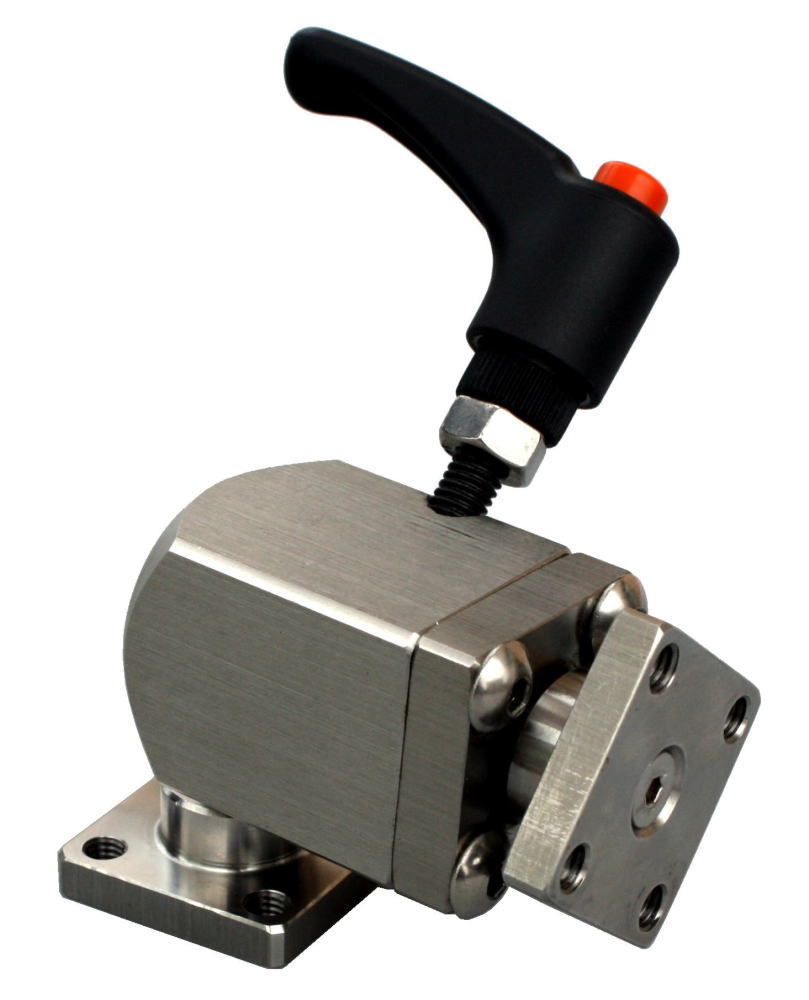

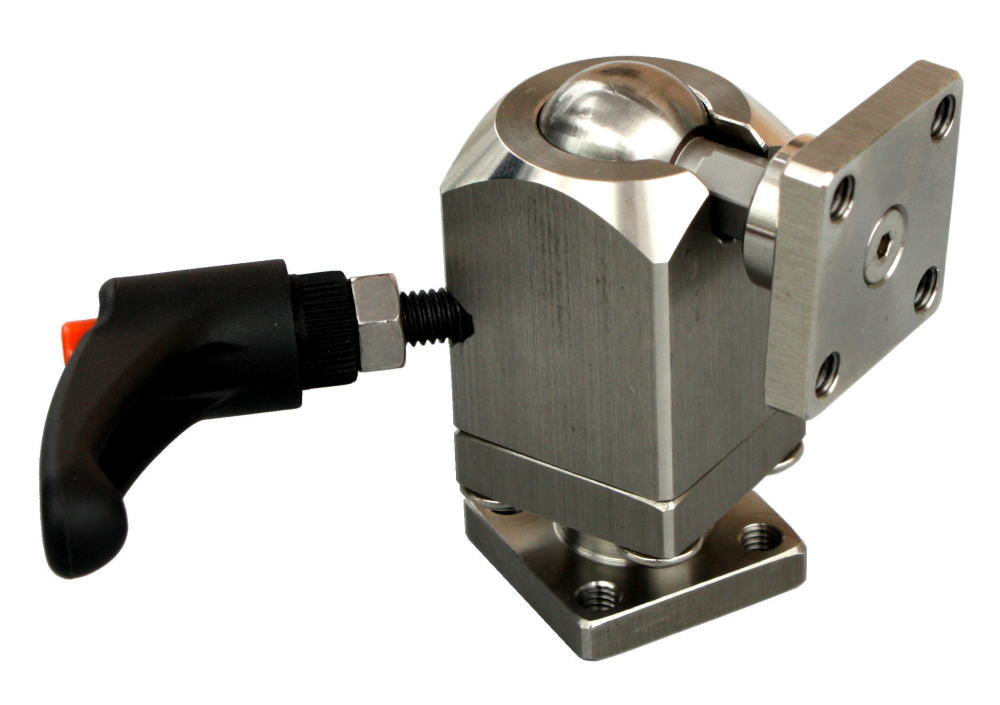

特徴

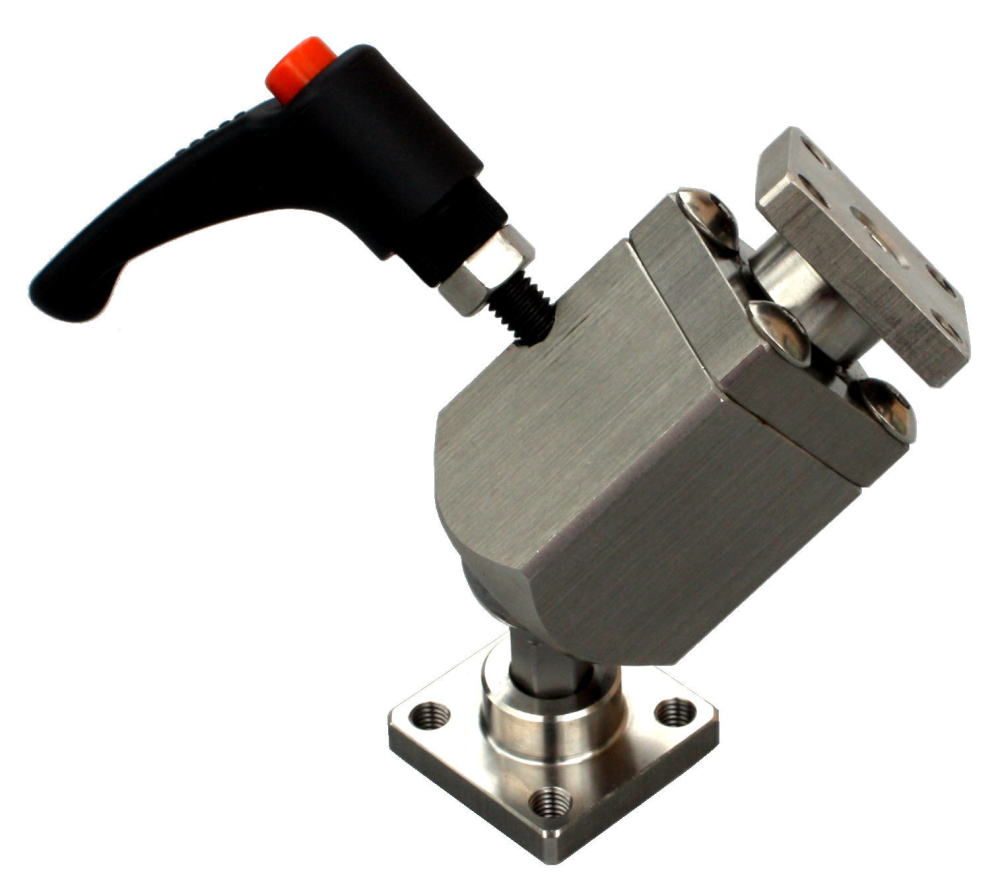

アングルBJ19-SUSはボールの首振り角を90度にまで達成させ
さらに対面に1つ回転軸を設けることで死角を限りなく少なくしました
10Nm(約1kgfm)のトルクを保持でき耐荷重50N(約5kgf)の強力なジョイントです
研究所,試験室,作業性改善の工場設備などポジショニングが必要なあらゆる場面で活躍します
取付けるものの長さにより負荷トルクが変化しますので保持力の範囲内でお使いください
保持力10Nm(約1kgfm)はクランプレバー締付けトルク3Nm(約0.3kgfm)においての静荷重での値

注意
表記の耐荷重や保持力は静荷重での値です
衝撃が加わる場面
振動がある場面
繰り返し力が加わる場面
などでは耐荷重や保持力は小さくなりますのでご注意ください

使い方

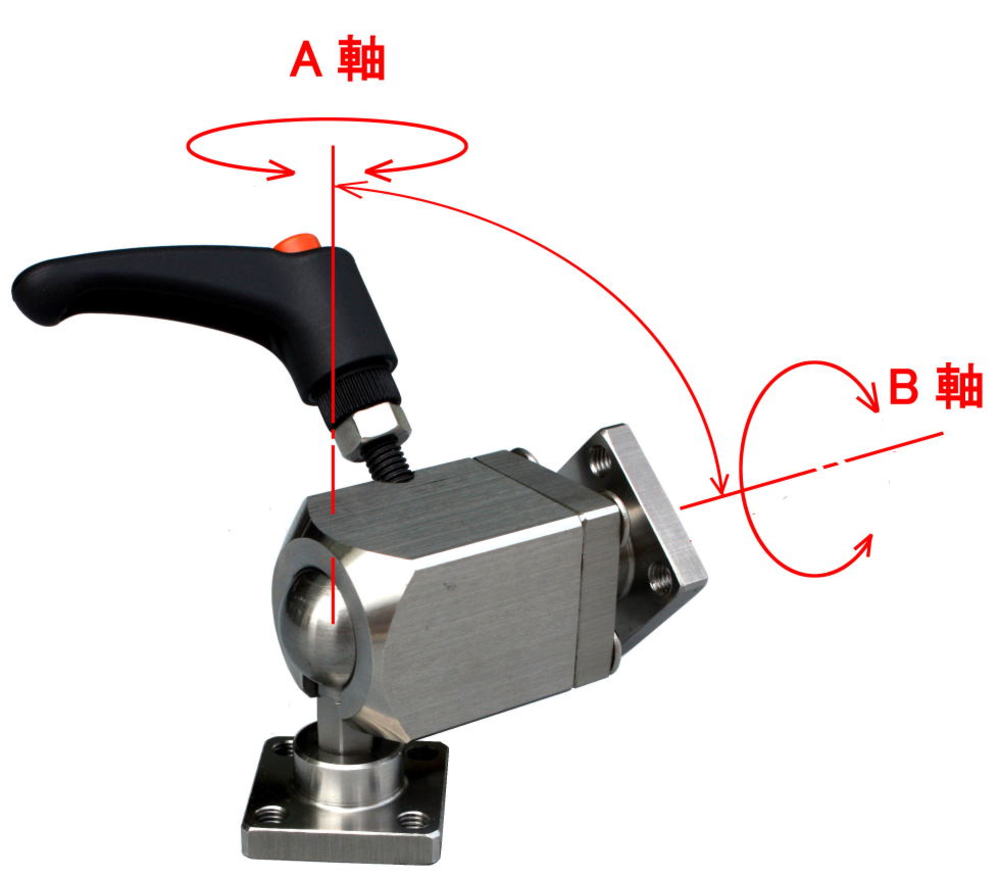

クランプレバーを緩めるとA軸,B軸それぞれのジョイントの位置を変更できます
位置が決まればクランプレバーを締付けて固定します
クランプレバー1本で両軸をクランプ,アンクランプします

よくあるお問い合わせ

ジョイントの保持力と耐荷重を比較して耐荷重が小さい理由
ジョイントの保持力はクランプレバーを締付けた状態での力です
一方,耐荷重はクランプレバーを緩めた時に耐えられる最大荷重で設計しております
クランプレバーを緩めた状態での耐荷重を超える負荷は内部機構の不具合の原因となります

寸法図

その他

金具の材質 　ステンレス（SUS304,SUS303等）
質量 330g
ステンレスは全く錆びない金属ではなく、鉄に比べ錆びにくい材質です
使用される条件により耐食性能が異なります

仕様変更も賜りますのでお問い合わせください

価格

オープン価格

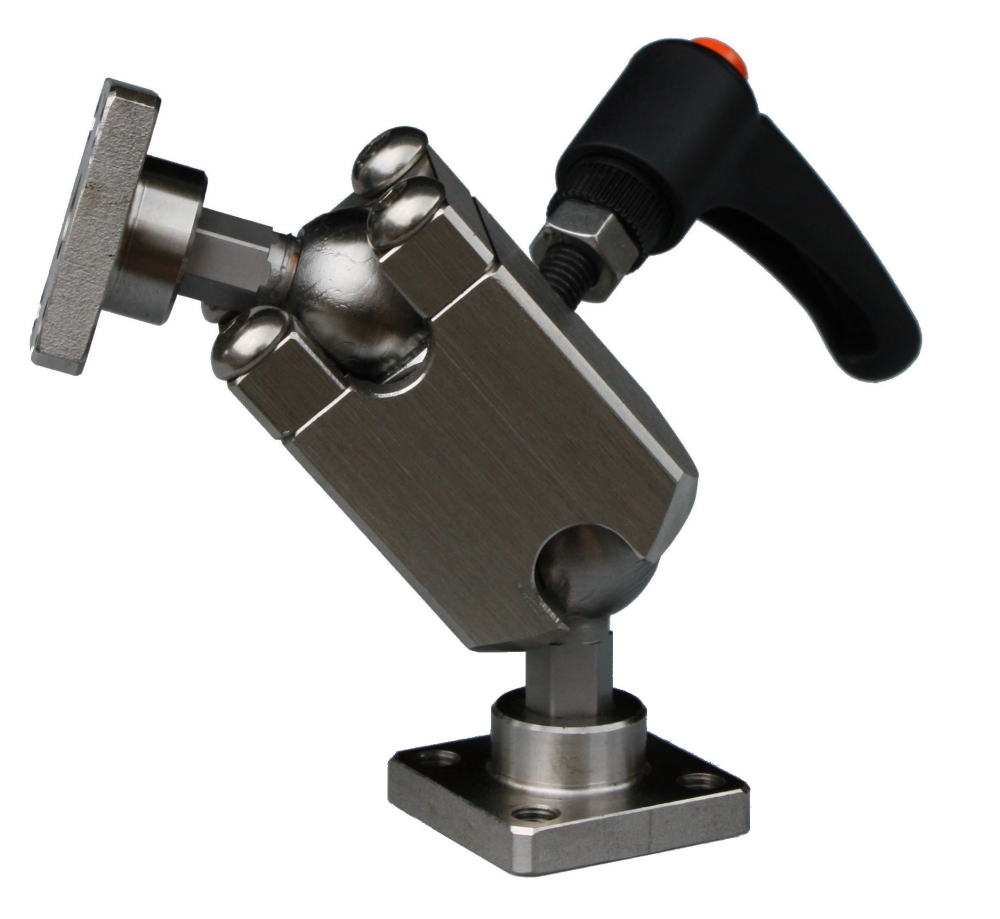

特徴

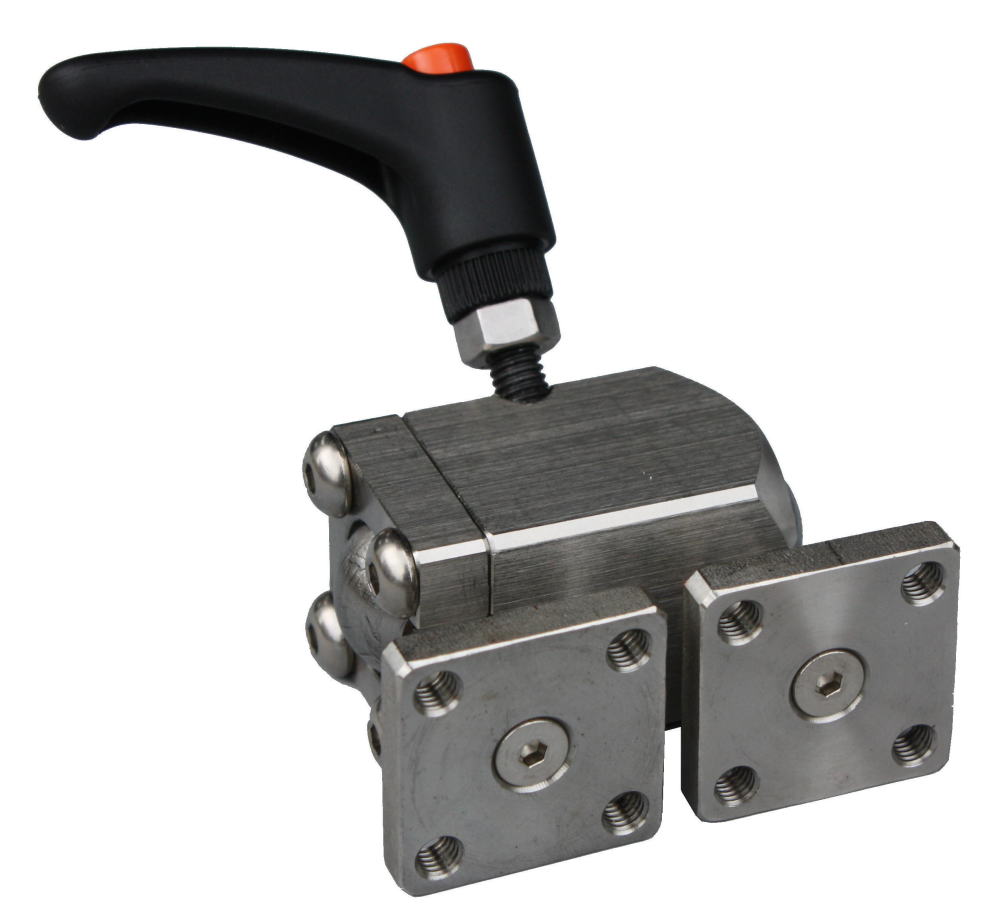

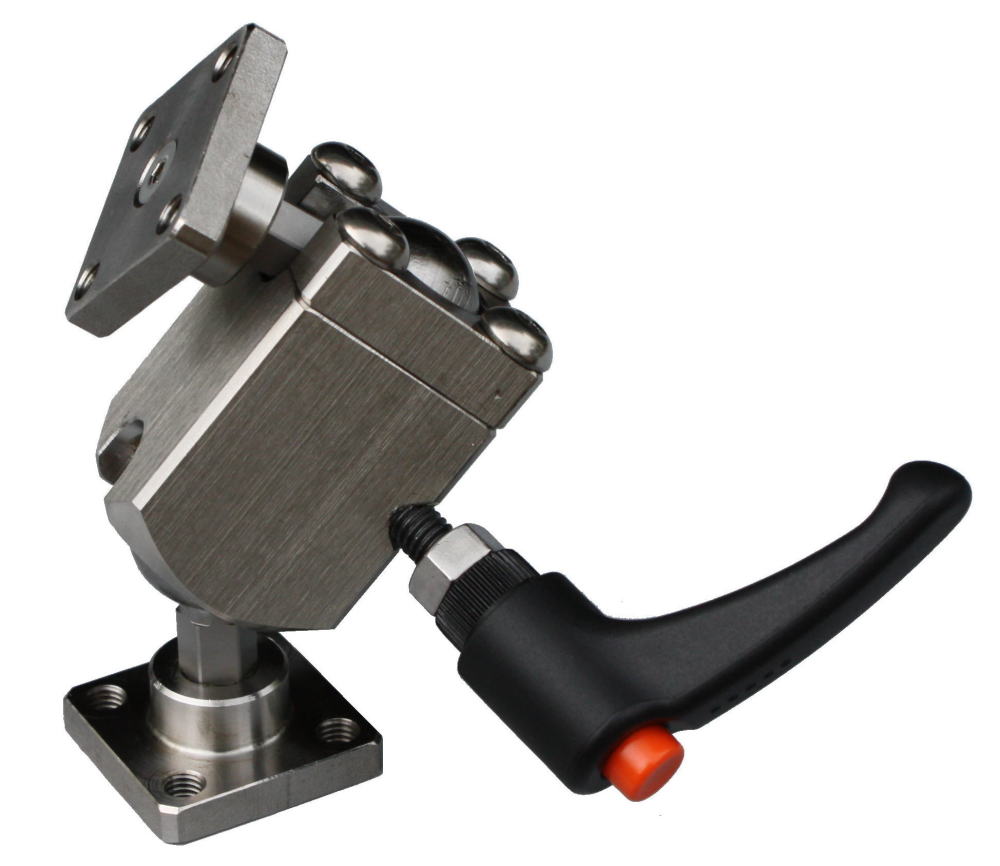

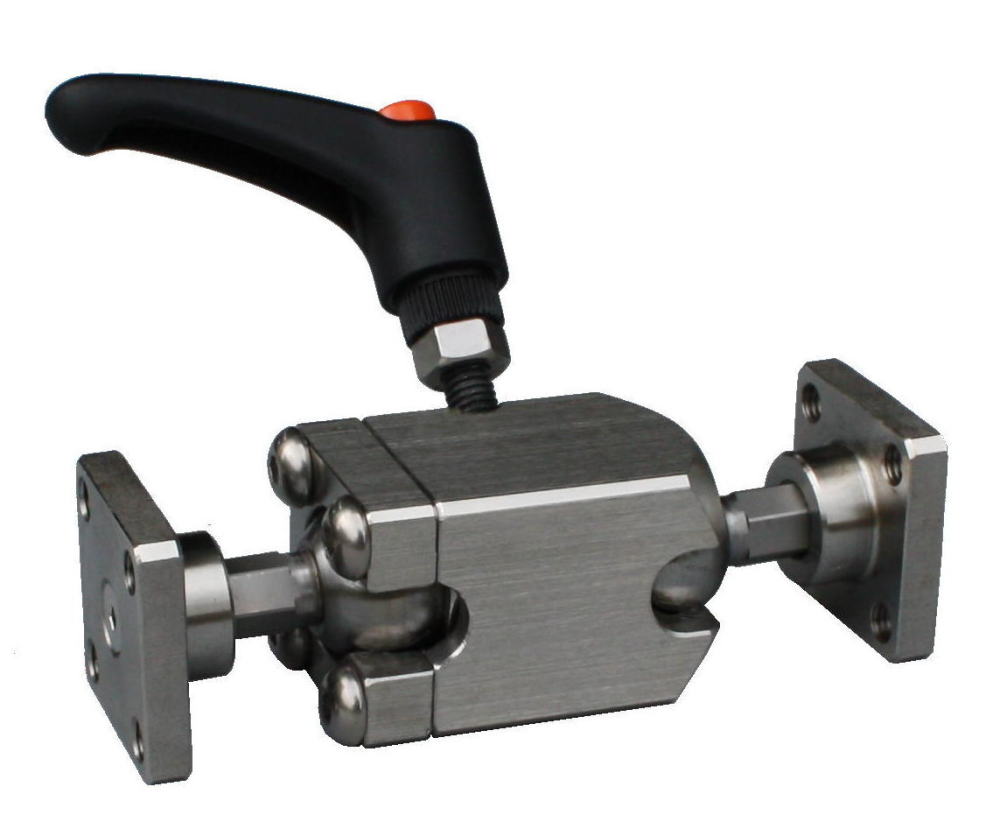

アングルBJ19TW-SUSはこれまで回転軸だったB軸にも首振り角90度のボールジョイントを
採用しアングルBJ19-SUSよりさらに可動範囲を広くしました
保持力はアングルBJ19同様10Nm(約1kgfm)のトルクを保持でき耐荷重50N(約5kgf)の
強力なジョイントです
研究所,試験室,作業性改善の工場設備などポジショニングが必要なあらゆる場面で活躍します
取付けるものの長さにより負荷トルクが変化しますので保持力の範囲内でお使いください
保持力10Nm(約1kgfm)はクランプレバー締付けトルク3Nm(約0.3kgfm)においての静荷重での値

注意
表記の耐荷重や保持力は静荷重での値です
衝撃が加わる場面
振動がある場面
繰り返し力が加わる場面
などでは耐荷重や保持力は小さくなりますのでご注意ください

使い方

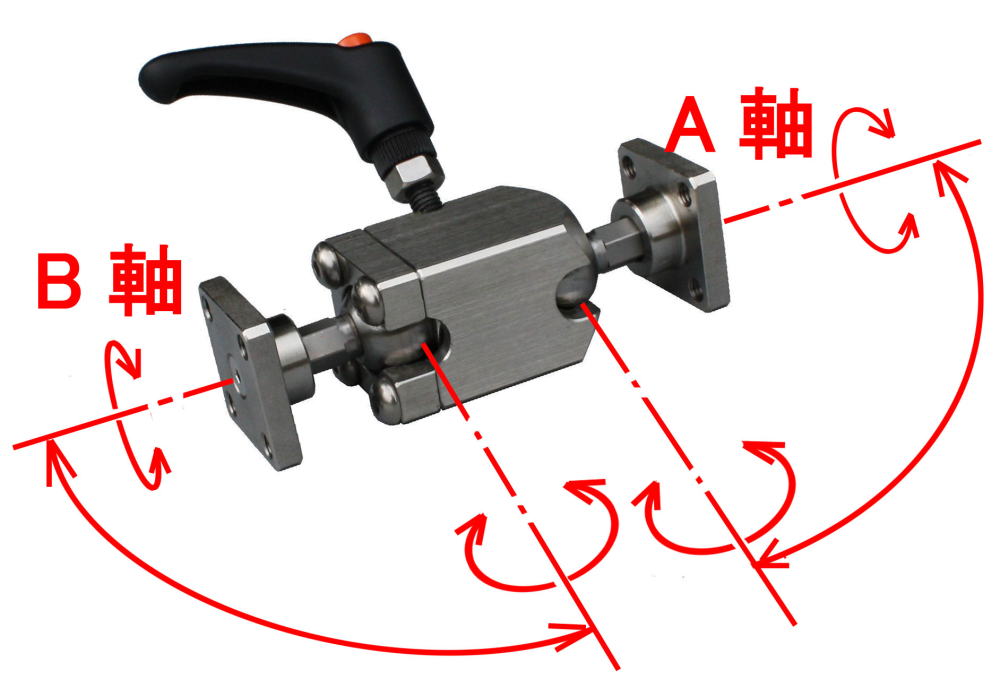

クランプレバーを緩めるとA軸,B軸それぞれのジョイントの位置を変更できます
位置が決まればクランプレバーを締付けて固定します
クランプレバー1本で両軸をクランプ,アンクランプします

よくあるお問い合わせ

ジョイントの保持力と耐荷重を比較して耐荷重が小さい理由
ジョイントの保持力はクランプレバーを締付けた状態での力です
一方,耐荷重はクランプレバーを緩めた時に耐えられる最大荷重で設計しております
クランプレバーを緩めた状態での耐荷重を超える負荷は内部機構の不具合の原因となります

寸法図

その他

金具の材質 　ステンレス（SUS304,SUS303等）
質量 340g
ステンレスは全く錆びない金属ではなく、鉄に比べ錆びにくい材質です
使用される条件により耐食性能が異なります

仕様変更も賜りますのでお問い合わせください

価格

オープン価格
