ヘッドレストCBYZシリーズ

トップ >福祉用具一覧 >ヘッドレスト一覧 >ヘッドレストCBYZシリーズ

CBYZ

CBYZ

背板取付受け金具付

CBYZ-SLD

CBYZ-SLD

背板取付
スライド受け金具付

CBYZ-S,CBYZ-W

CBYZ-S
丸パイプ取付受け金具付

CBYZ-W
丸パイプ取付
ダブル受け金具付

浅枕,深枕

浅枕,深枕

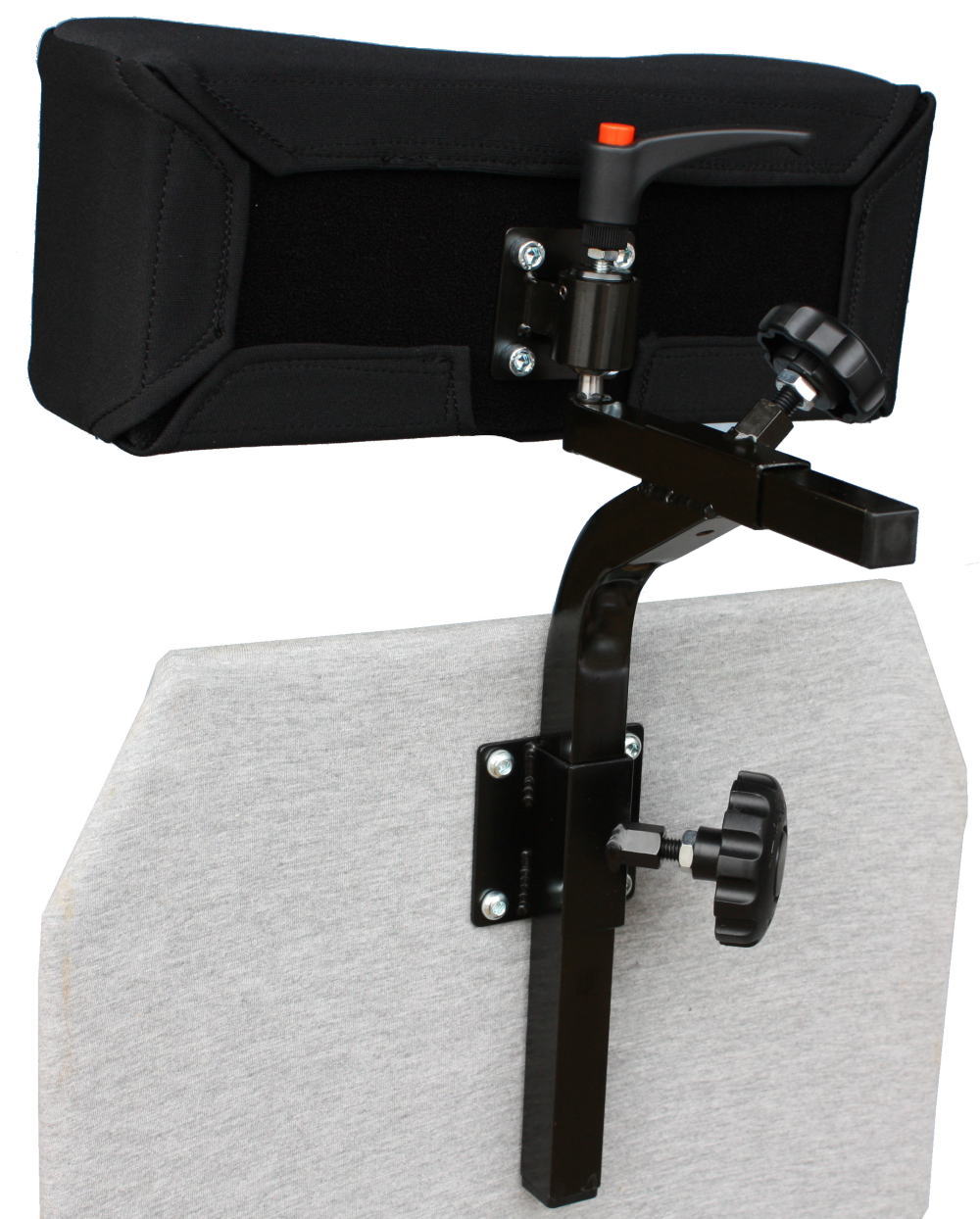

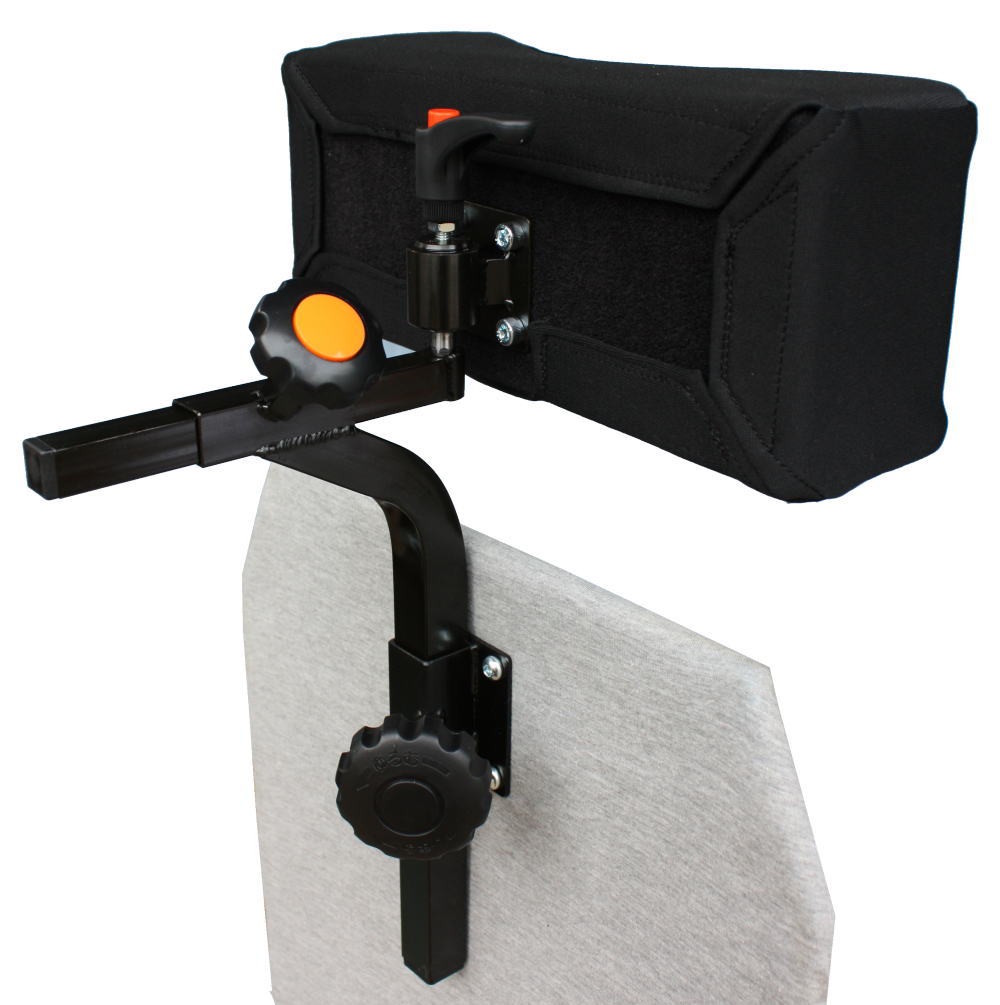

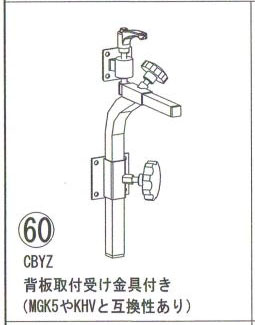

  • CBYZ (背板取付受け金具付)

    枕は含まれていません

  • CBYZ
    CBYZ

    特徴

    ヘッドレストCBYZは車いすの背板から枕を取付ける金具です(枕は含まれていません)
    直動アームですので,前後,上下方向の調整に威力を発揮します

    CBYZ定圧ボールジョイント

    枕に最も近い関節はボールに予め摩擦抵抗がありますので
    クランプレバーを緩めても枕が一気に姿勢を崩すことなく
    調整が楽にでき強力な固定力を発揮します
    また枕とボールジョイントの距離を離すことで下向き角を増やしました

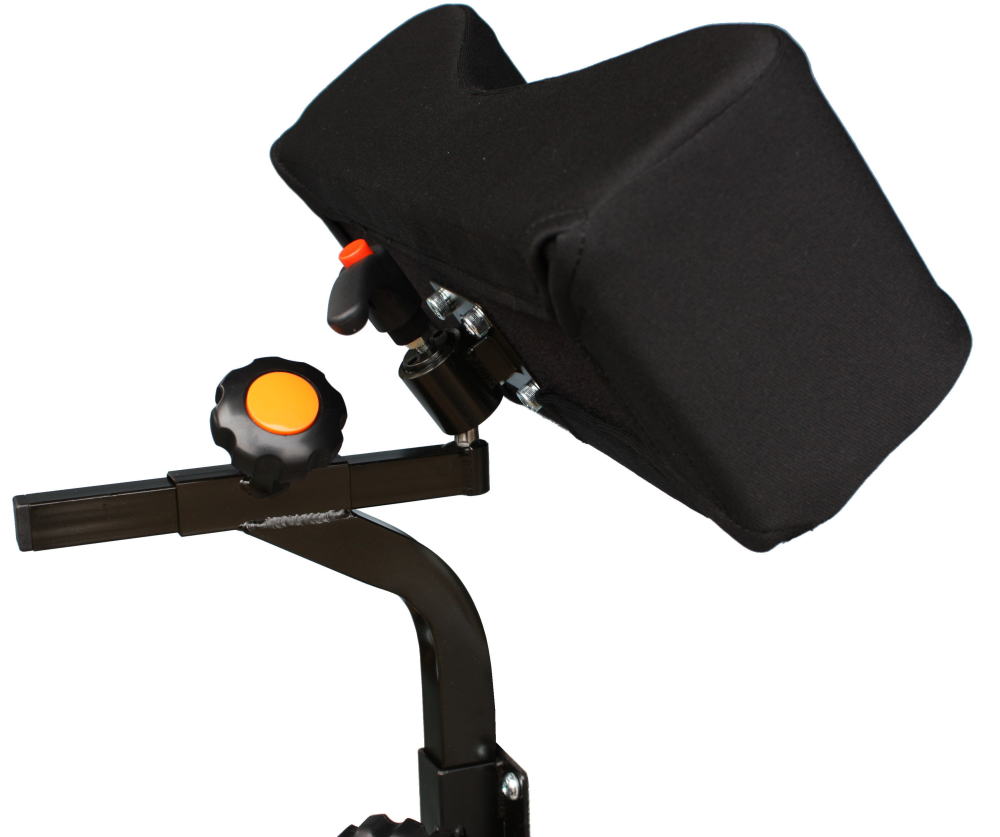

    CBYZボールジョイント上

    首振り角 上に35度

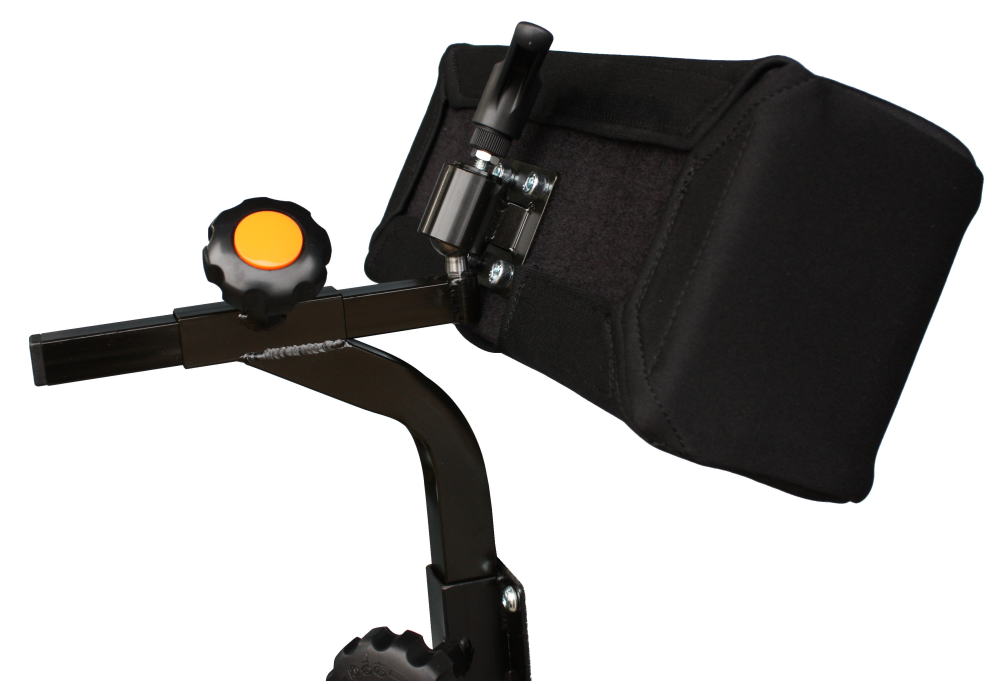

    CBYZボールジョイント下

    首振り角 下に約25度

    車いすへの取付けに関して

    車いすのバックレストが板でできたものに取り付けできます
    板の取付け穴加工はお客様にてお願いします

    受け金具に関して

    受け金具はMGK5やKHVと互換性があります

    その他

    金具の材質 スチールにメッキ、重さ800g
    オープン価格

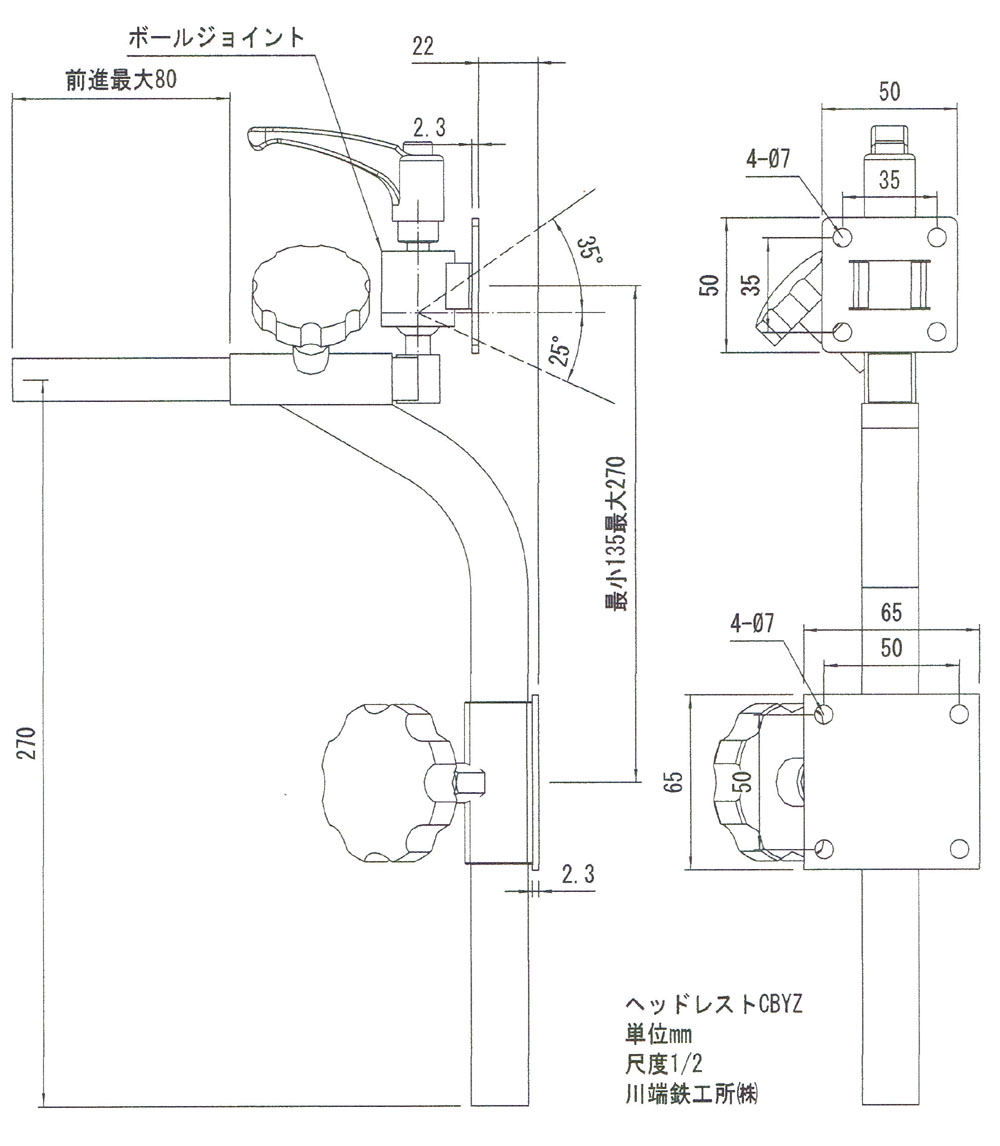

    金具の寸法図

    CBYZ寸法図

    CBYZ図

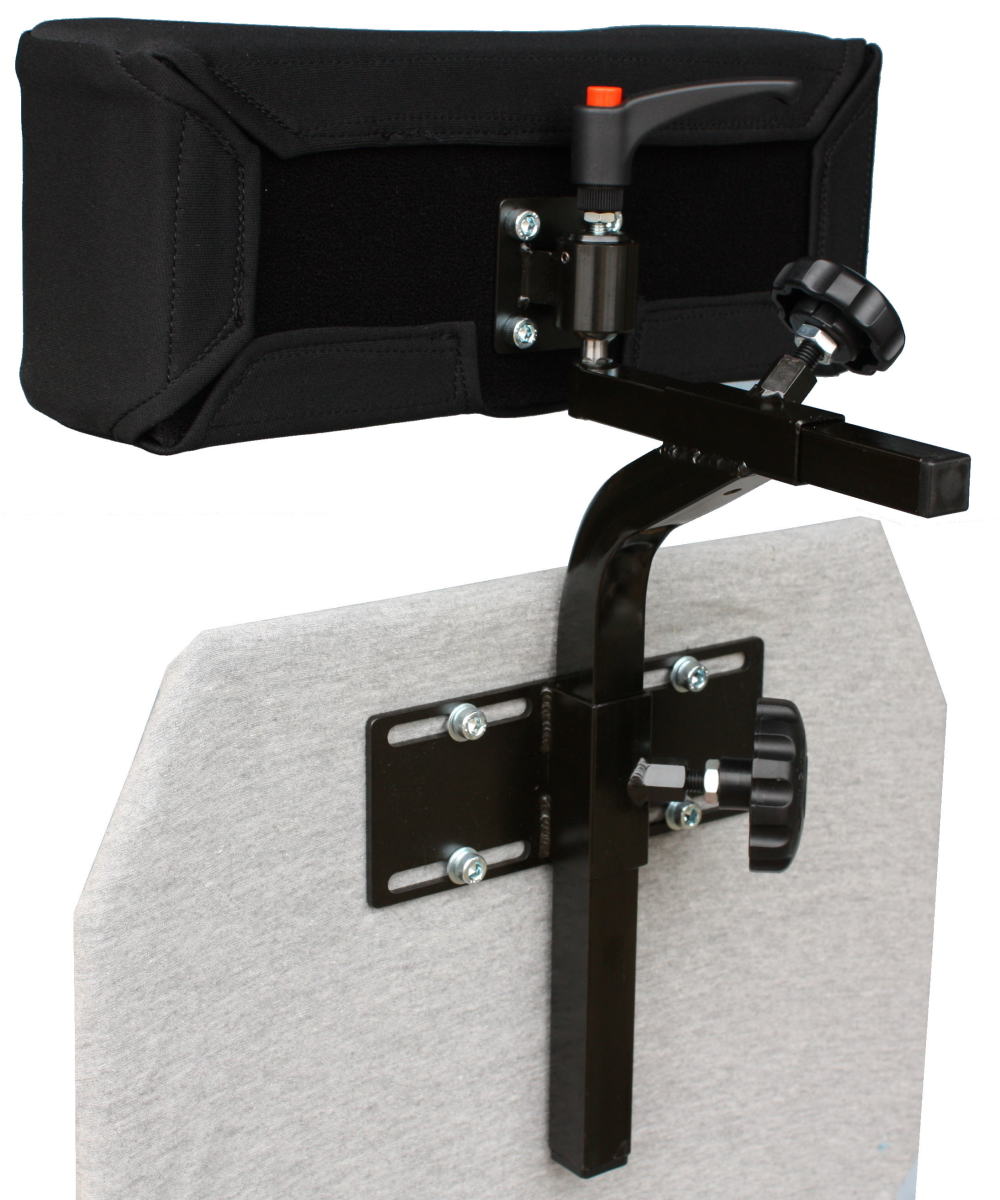

  • CBYZ-SLD (背板取付けスライド受け金具付)

    枕は含まれていません

  • CBYZ-SLD
    スライド受け金具

    スライド受け金具

    特徴

    ヘッドレストCBYZ-SLDは車いすの背板から枕を取付ける金具で左右にスライドできる受け金具付きです
    (枕は含まれていません)
    直動アームですので,前後,上下方向の調整に加えスライド金具で横の調整も可能にしました

    CBYZ定圧ボールジョイント

    枕に最も近い関節はボールに予め摩擦抵抗がありますので
    クランプレバーを緩めても枕が一気に姿勢を崩すことなく
    調整が楽にでき強力な固定力を発揮します
    また枕とボールジョイントの距離を離すことで下向き角を増やしました

    CBYZボールジョイント上

    首振り角 上に約35度

    CBYZボールジョイント下

    首振り角 下に約25度

    車いすへの取付けに関して

    車いすのバックレストが板でできたものに取り付けできます
    板の取付け穴加工はお客様にてお願いします

    受け金具に関して

    受け金具はMGK5やKHVと互換性があります

    その他

    金具の材質 スチールにメッキ、重さ950g
    オープン価格

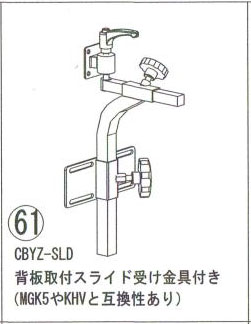

    CBYZ-SLD図



  • CBYZ-S 丸パイプ取付受け金具付

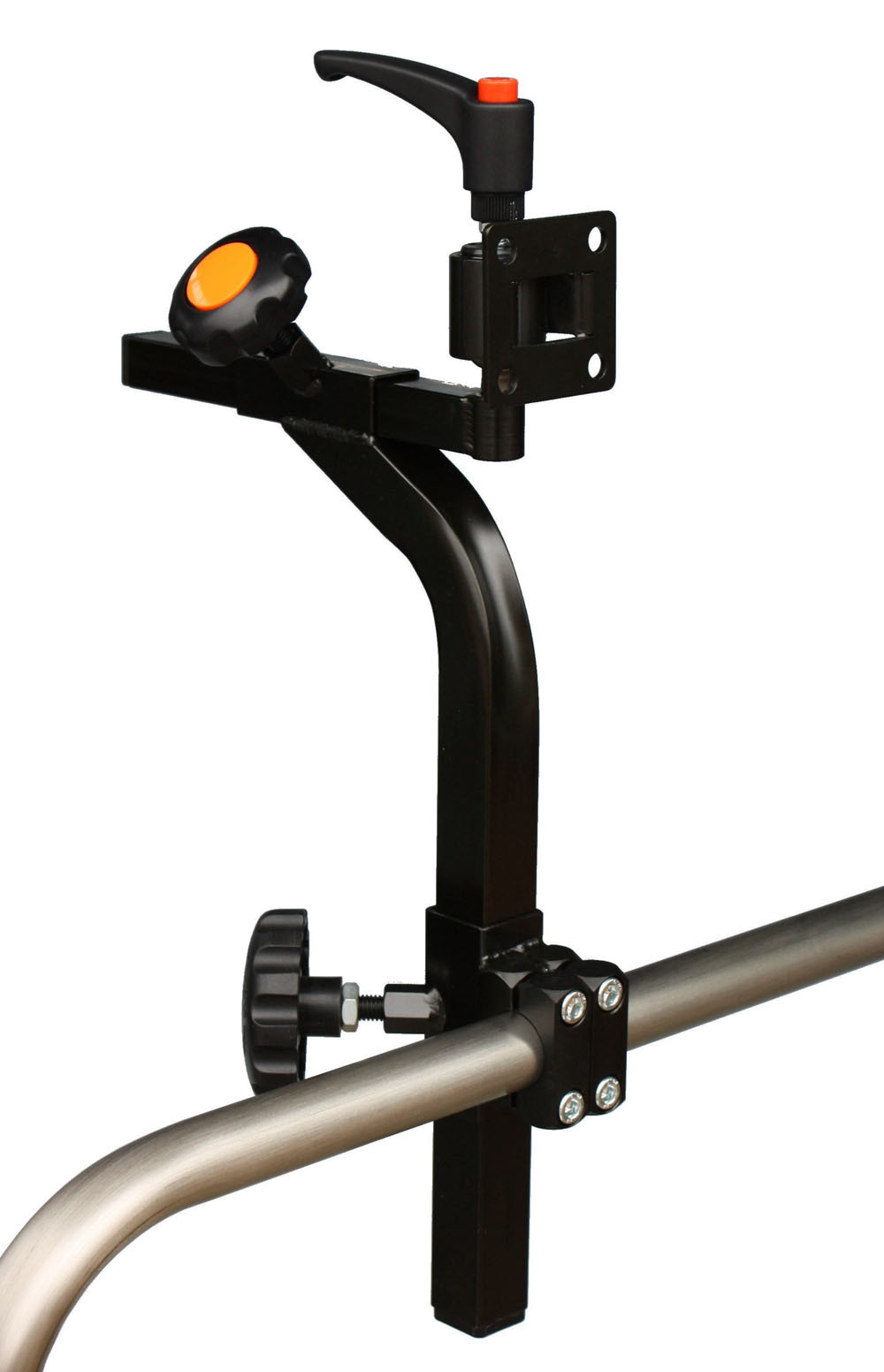

  • CBYZ-W 丸パイプ取付ダブル受け金具付

  • 枕は含まれていません

    CBYZ-S

    CBYZ-S

    CBYZ-W

    CBYZ-W

    特徴

    CBYZパイプ受け

    CBYZ-SとCBYZ-Wは車いすの左右連結パイプに枕を取付ける金具です(枕は含まれていません)
    直動アームですので,前後,上下方向の調整に威力を発揮します

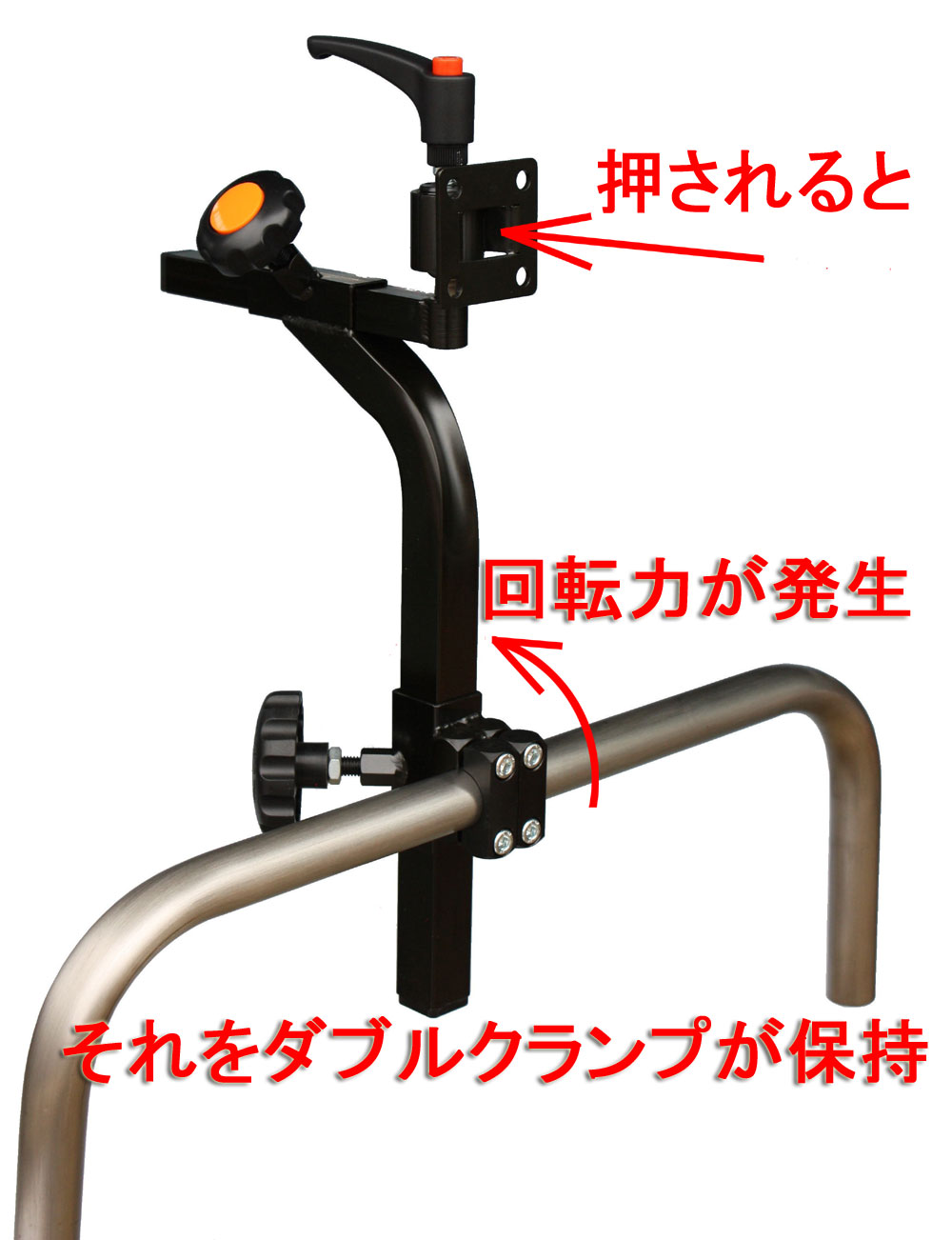

    CBYZ-Wは図のように枕部が押されますと、ヘッドレスト金具に回転力が生じます
    その回転力を車いすフレームのわずか19mmや22mmの直径で保持することは受け金具にとって大変厳しい状況です

    この課題をクリアするために、より強力にパイプを保持できるよう2個のクランプ金具(ダブル)で掴む方法にすることで強力な保持力を達成しました

    またCBYZ-Sはクランプ金具が1個(シングル)ですので加わる力が比較的小さい場合に使用できます

    注意点
    車いすのパイプ直径と受け金具の直径が合いませんと、保持力を発揮できません
    車いすのパイプ直径のご確認をお願いします
    またご希望のパイプ直径に製作いたします
    強い緊張のある方には受け金具ダブルでも適していません

    CBYZ定圧ボールジョイント

    枕に最も近い関節はボールに予め摩擦抵抗がありますので
    クランプレバーを緩めても枕が一気に姿勢を崩すことなく
    調整が楽にでき強力な固定力を発揮します
    また枕とボールジョイントの距離を離すことで下向き角を増やしました

    CBYZボールジョイント上

    首振り角 上に約35度

    CBYZボールジョイント下

    首振り角 下に約25度

    車いすへの取付けに関して

    車いすの左右連結パイプに取り付けできます
    対応するパイプ直径は19mmと22mmがありますご指定ください。ご希望のパイプ直径を製作いたします

    その他

    枕は含まれていません
    金具の材質 スチールにメッキ
    重さ CBYZ-S 800g  CBYZ-W 950g
    オープン価格

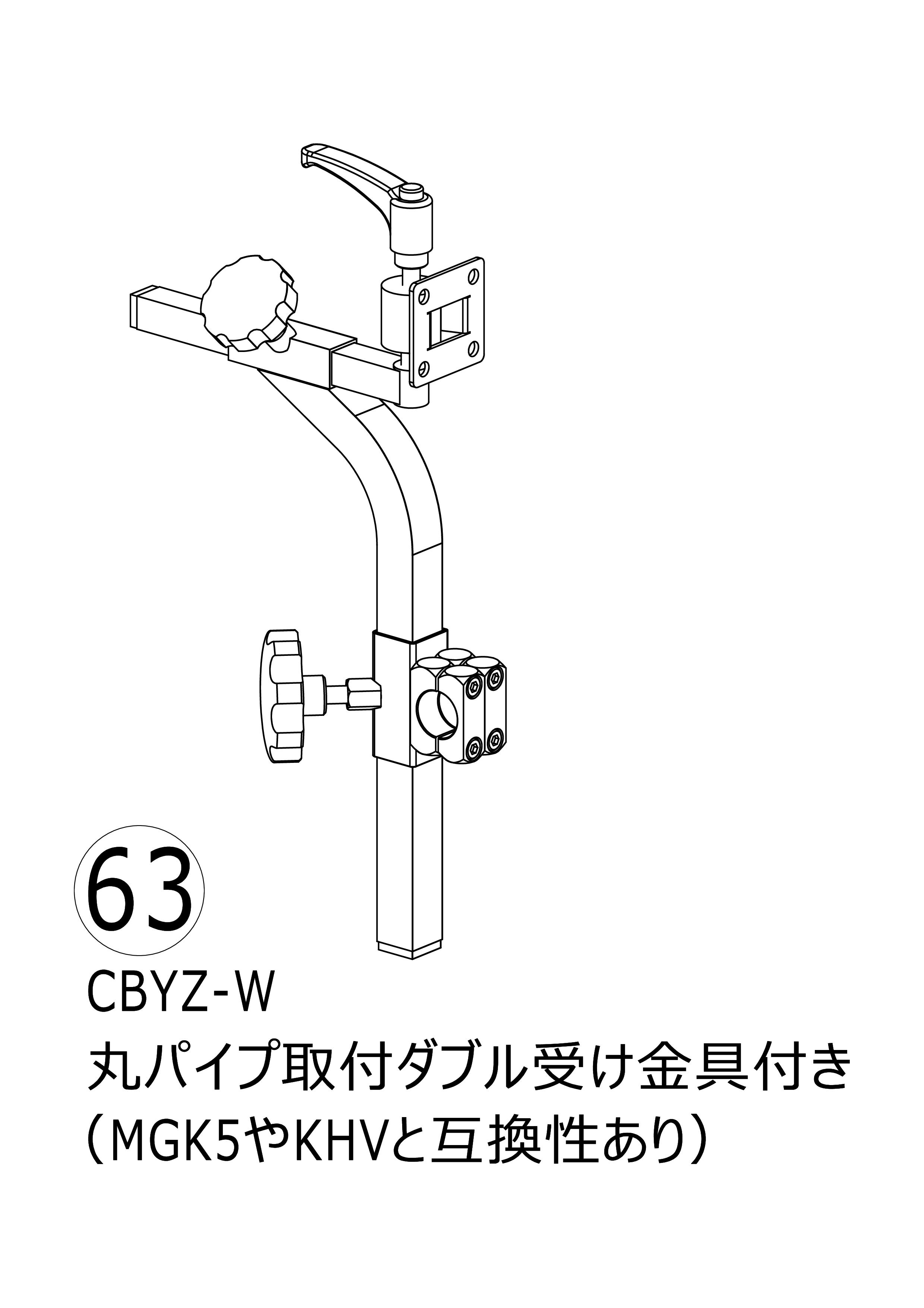

    CBYZ-W図

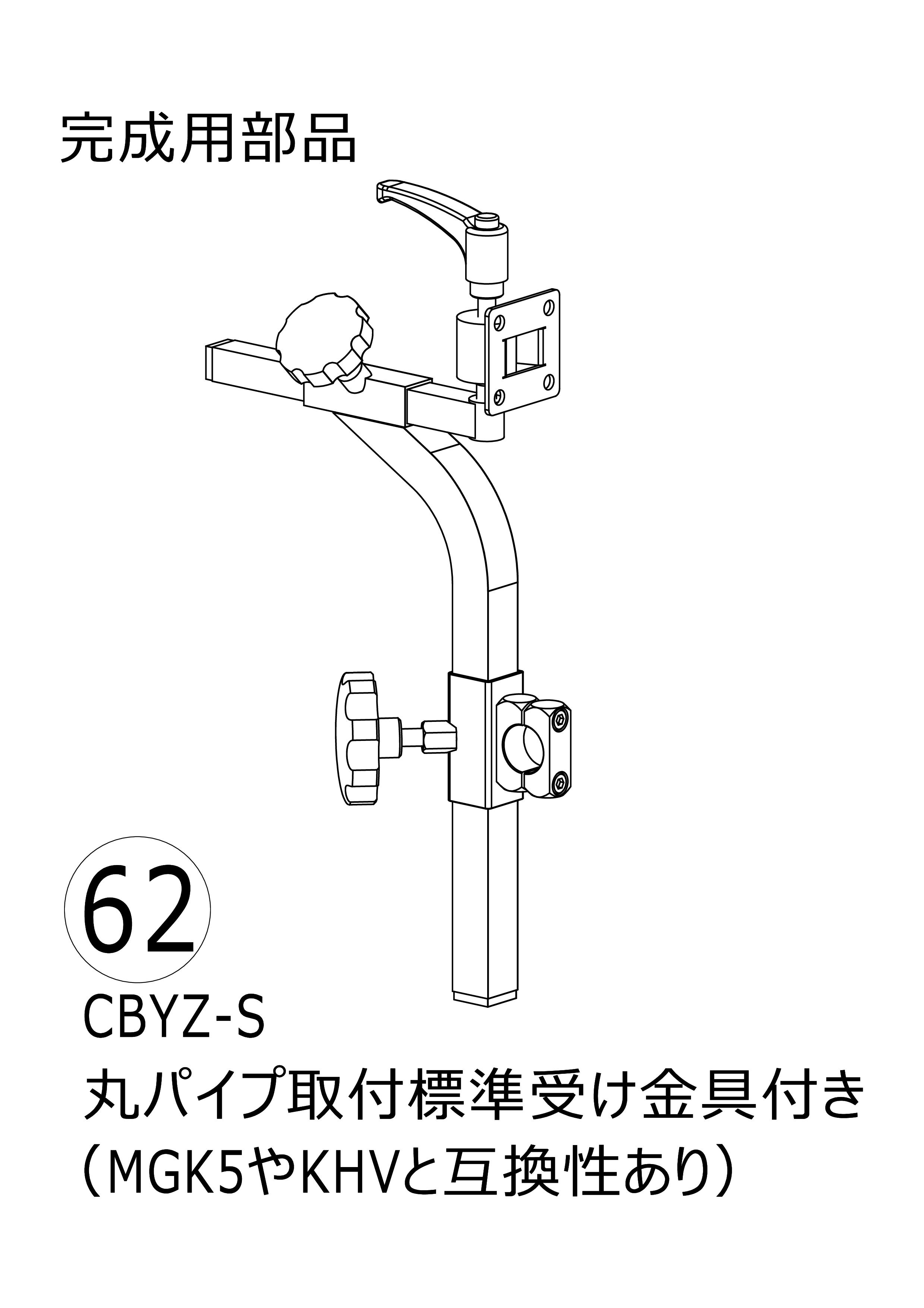

    CBYZ-S図



  • 浅枕、深枕

    彫りの浅いタイプと深いタイプの2種類をご用意しています。色は黒のみ

  • ヘッドレストMGK5枕前
    MGK5枕後

    枕カバー

    枕カバーは伸縮性がありカバーのみ着脱可能ですから洗濯も簡単です
    材質 ポリエステル

    枕カバー

    枕の寸法図

    浅枕図面

    浅枕

    深枕図面

    深枕
