ヘッドレストKHVシリーズ

トップ >福祉用具一覧 >ヘッドレスト一覧 >ヘッドレストKHVシリーズ

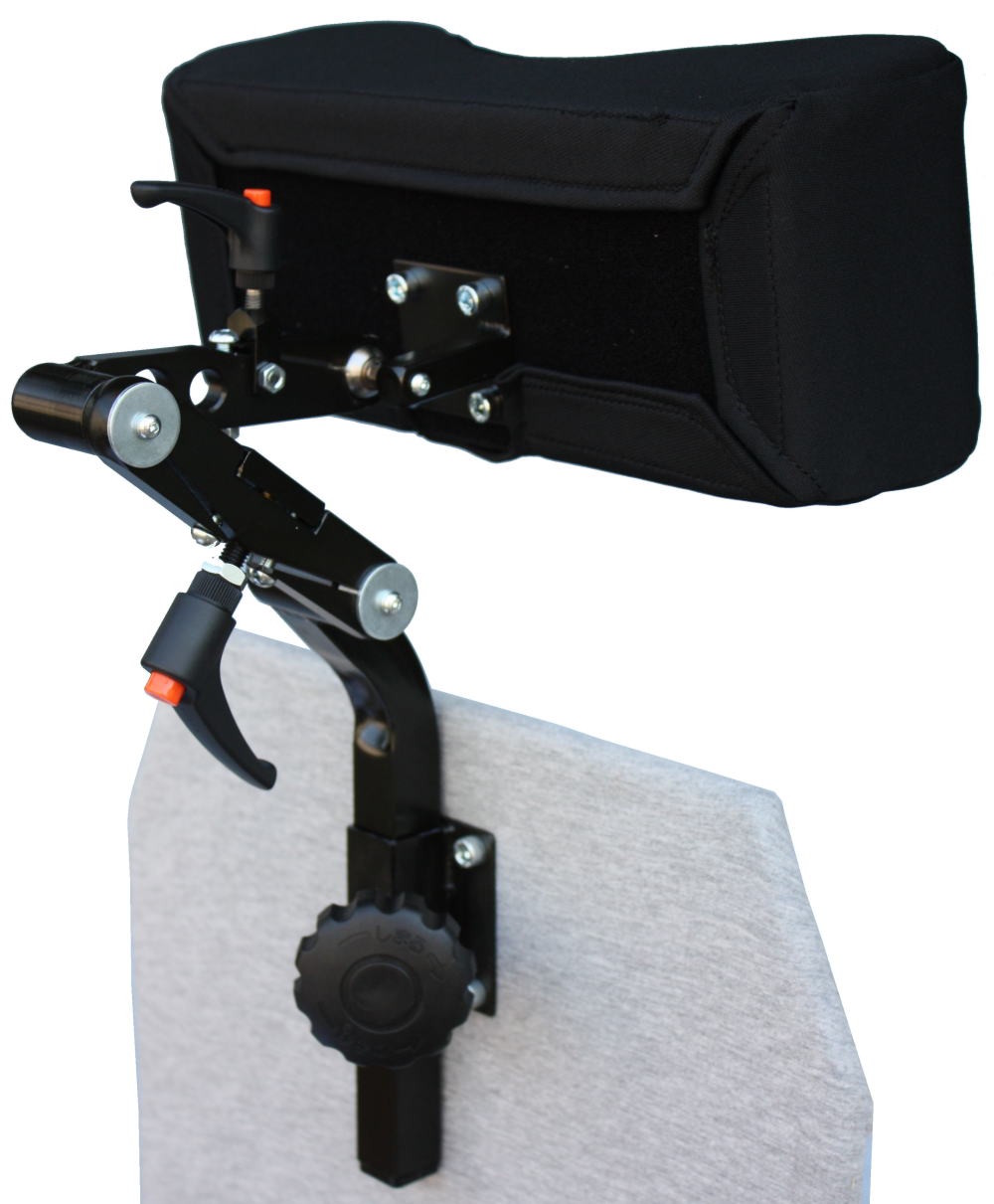

  • KHV 背板取付受け金具付

    枕は含まれていません

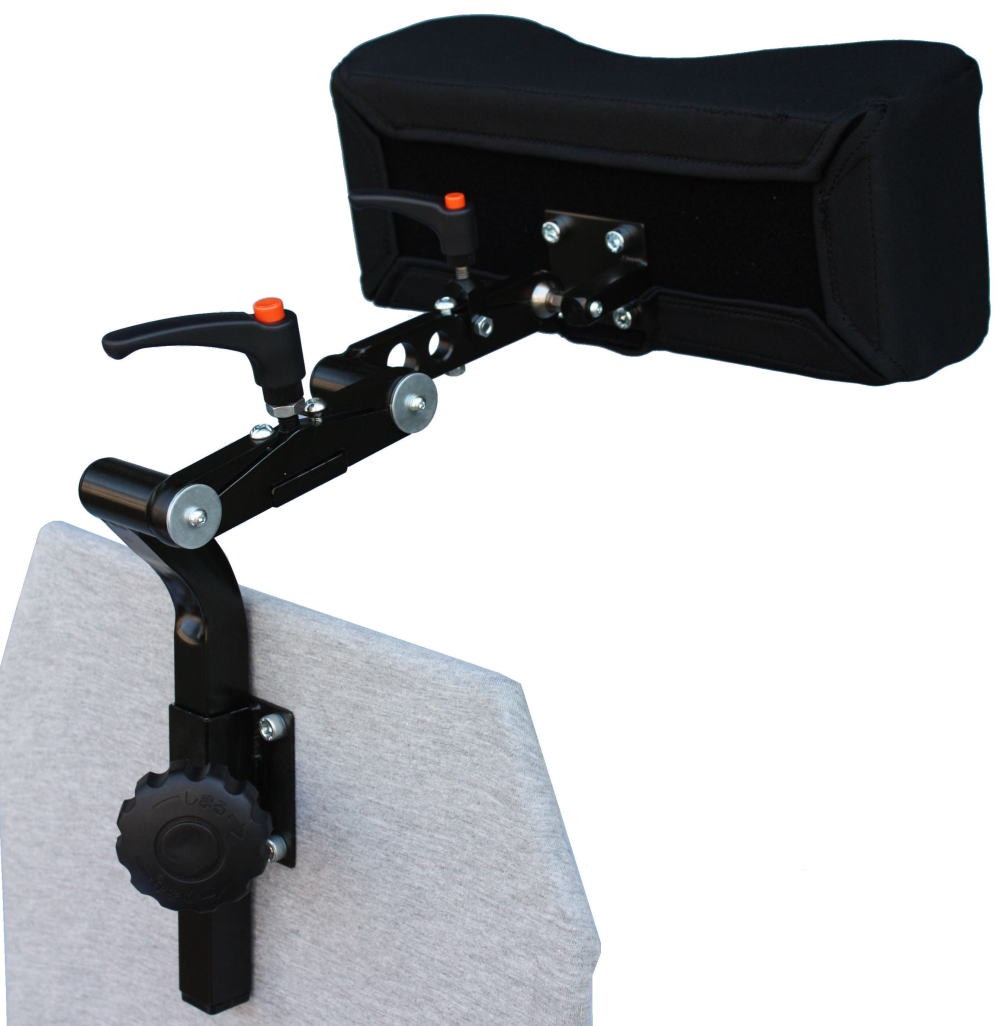

  • KHV後退
    KHV前進後退

    特徴

    ヘッドレスト KHVは車いすの背板から枕を取付ける金具です(枕は含まれていません)
    アームを縦方向に配置し,前後,上下方向の調整に威力を発揮します

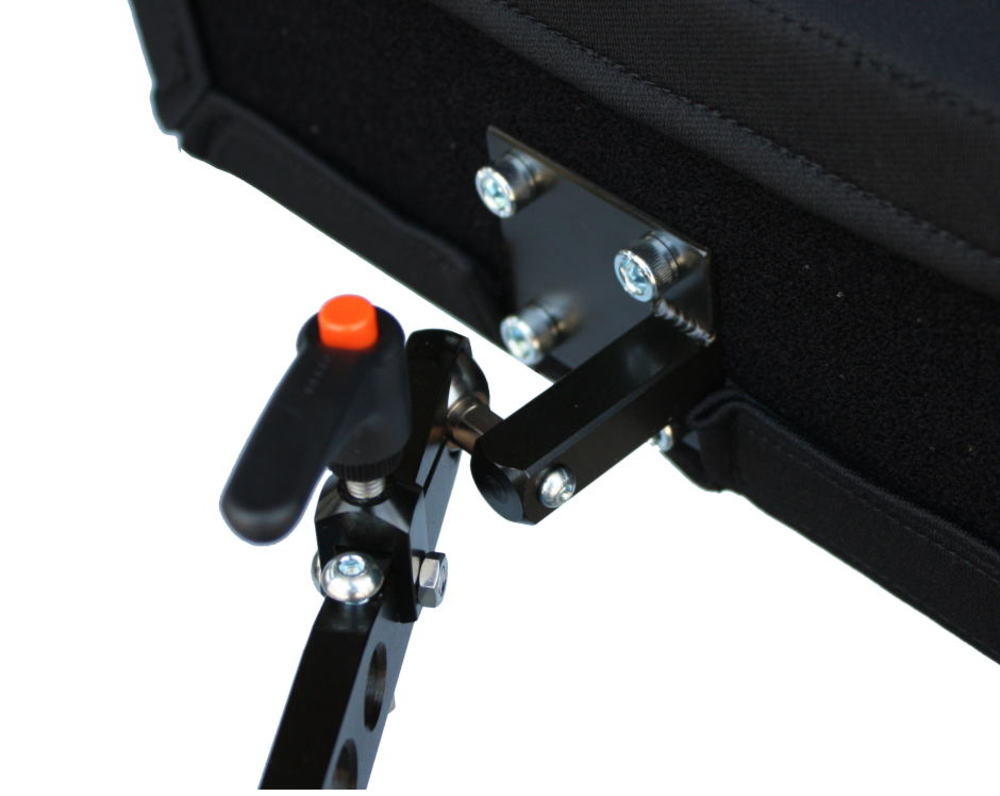

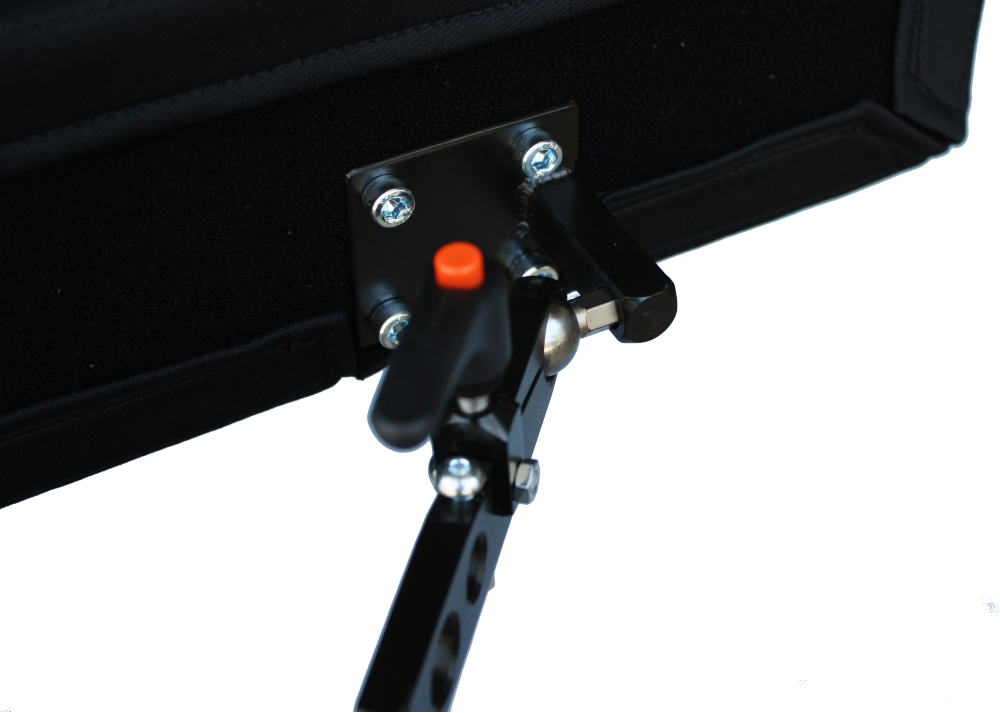

    KHVボールジョイント

    枕に最も近い関節は独自開発のKHVボールジョイントです
    シンプルな構造ながら強力な固定力を発揮します

    KHVボールジョイント右横

    首振り角 左右各35度

    KHVボールジョイント左横

    首振り角 左右各35度

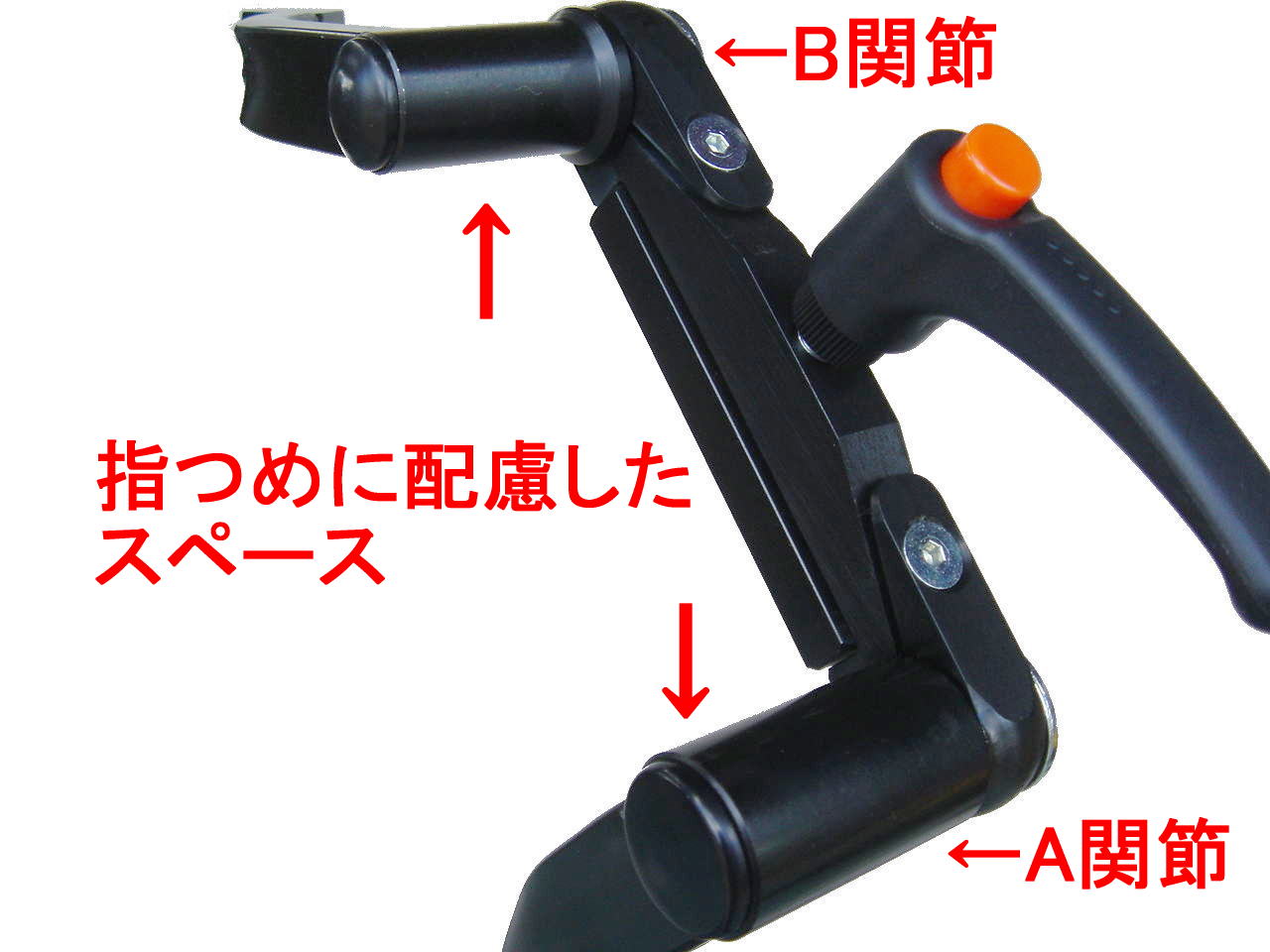

    中間関節ダブルクランパ

    A関節とB関節をクランプレバー1つで同時に締付けたり緩めたりできますので
    アームの前後調整がとても簡単です,しかも強力な固定力を発揮します
    また関節とアームの間隔を空けることで万が一の指つめに配慮しました

    アームのスペース

    車いすへの取付けに関して

    車いすのバックレストが板でできたものに取り付けできます
    板の取付け穴加工はお客様にてお願いします

    その他

    金具の材質 スチールにメッキ、重さ1.15kg
    オープン価格

    金具の寸法図

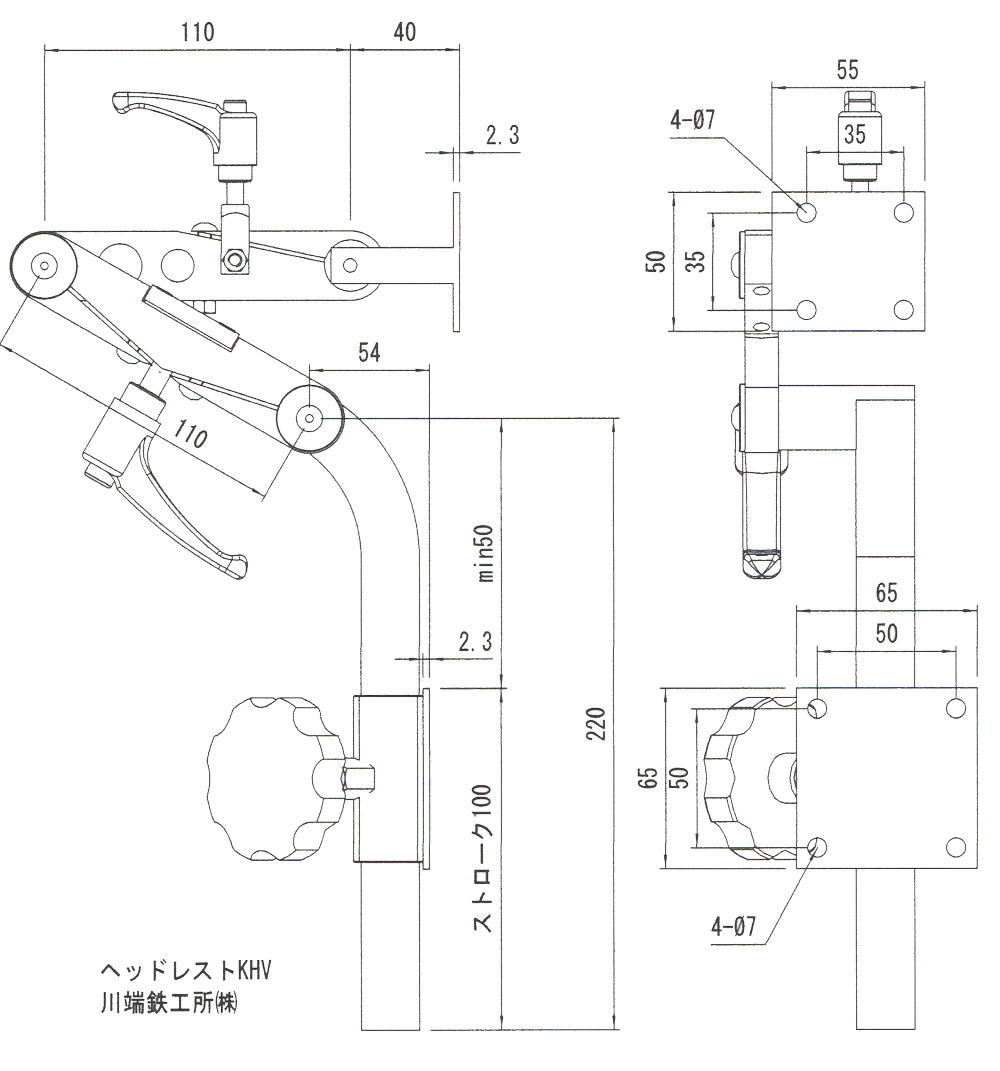

    KHV寸法図

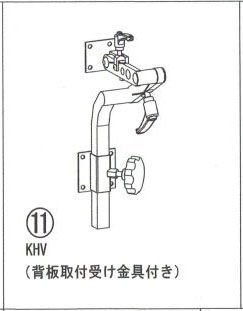

    KHV図



  • KHV-SLD 背板取付けスライド受け金具付(完成用部品)

    枕は含まれていません

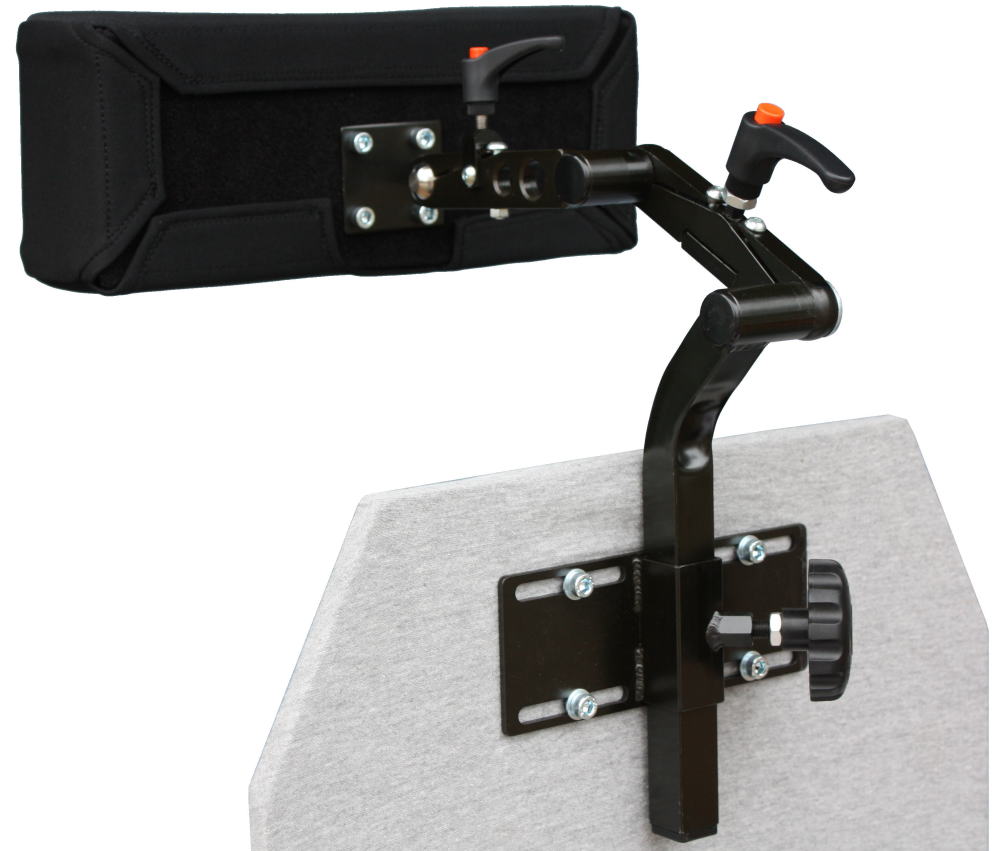

  • KHV-SLD
    KHV-SLD

    特徴

    ヘッドレストKHV-SLDは車いすの背板から枕を取付ける金具で左右にスライドできる受け金具付きです
    (枕は含まれていません)
    アームを縦方向に配置し,前後,上下方向の調整に加えスライド金具で横の調整も可能にしました

    KHVボールジョイント、中間関節ダブルクランパの詳細はKHVを参照ください

    車いすへの取付けに関して

    車いすのバックレストが板でできたものに取り付けできます
    板の取付け穴加工は下図を参考にお客様にてお願いします

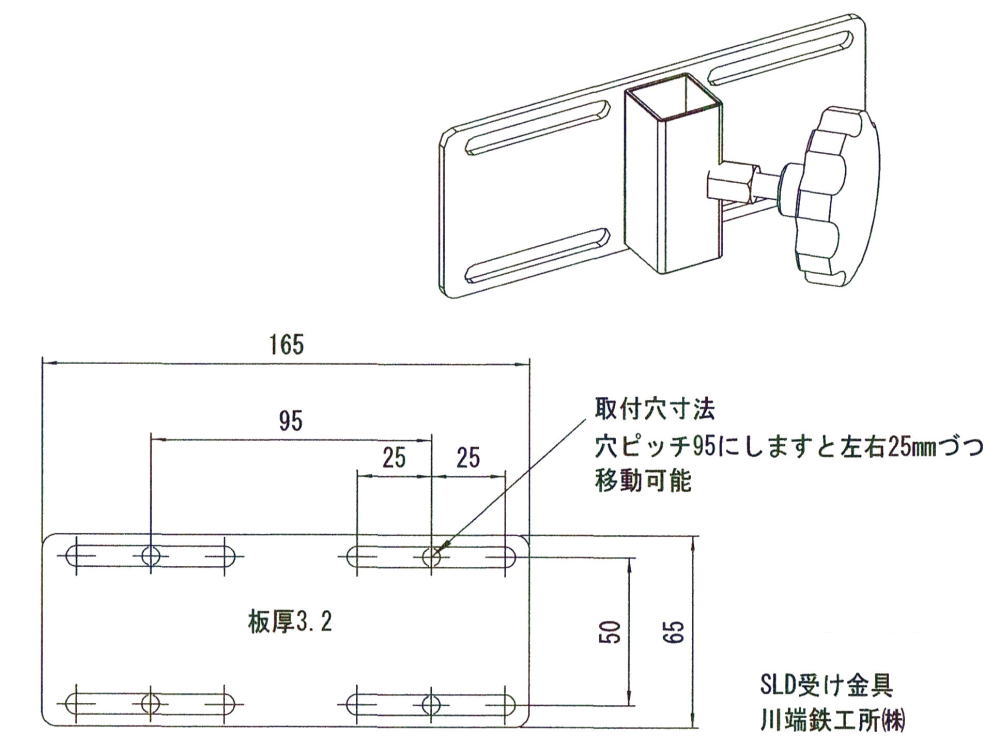

    スライド受け金具

    スライド受け金具

    その他

    金具の材質 スチールにメッキ
    重さ1.25kg
    オープン価格

    KHV-SLD図

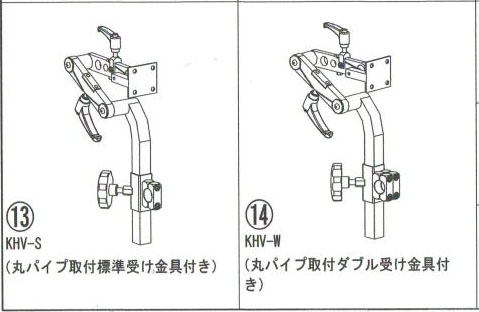

  • KHV-S 丸パイプ取付受け金具付

  • KHV-W 丸パイプ取付ダブル受け金具付

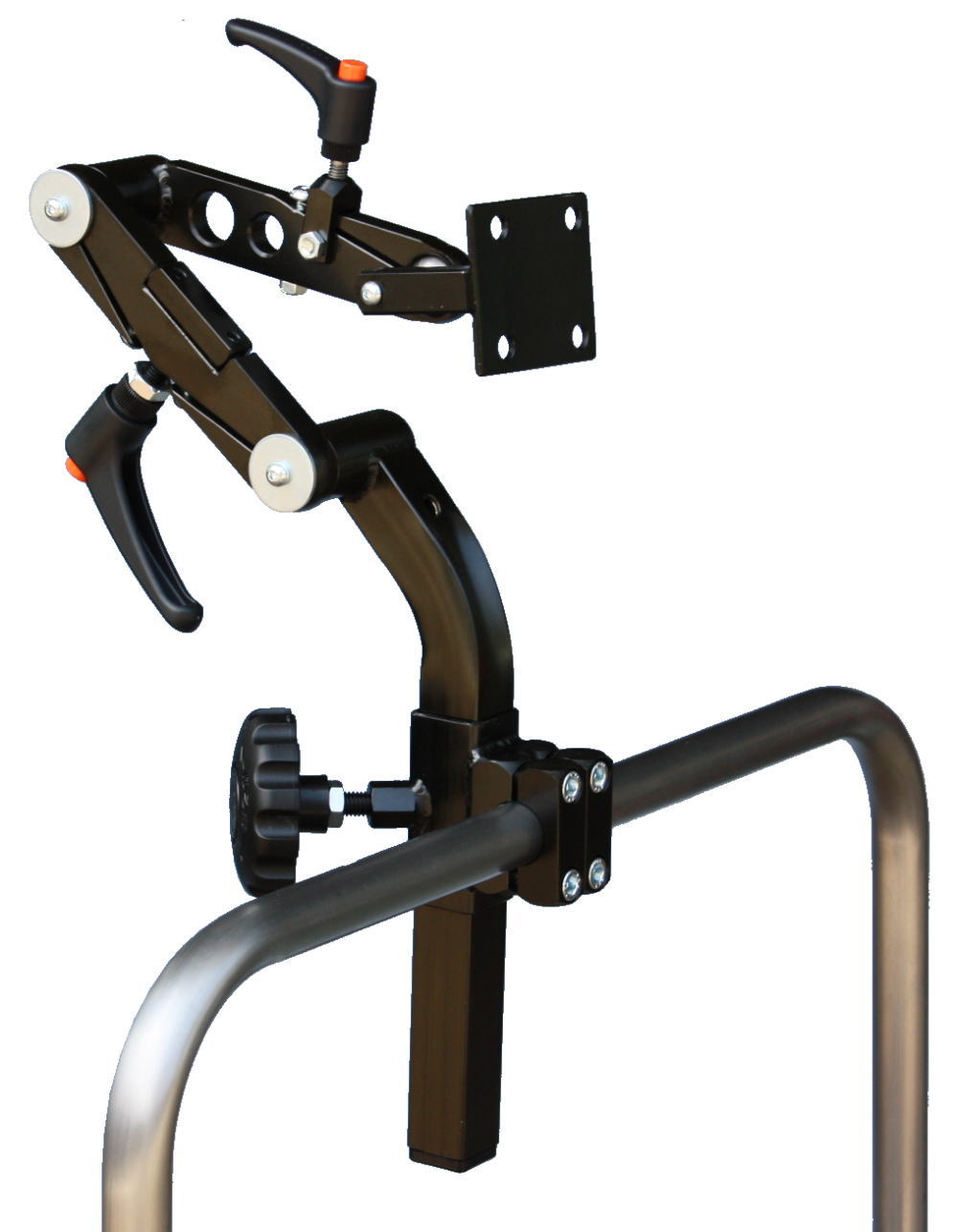

  • KHV-W

    KHV-W

    KHV-W

    KHV-W

    特徴

    KHVパイプ受け

    KHV-SとKHV-Wは車いすの左右連結パイプに枕を取付ける金具です
    アームを縦方向に配置し,前後,上下方向の調整に威力を発揮します

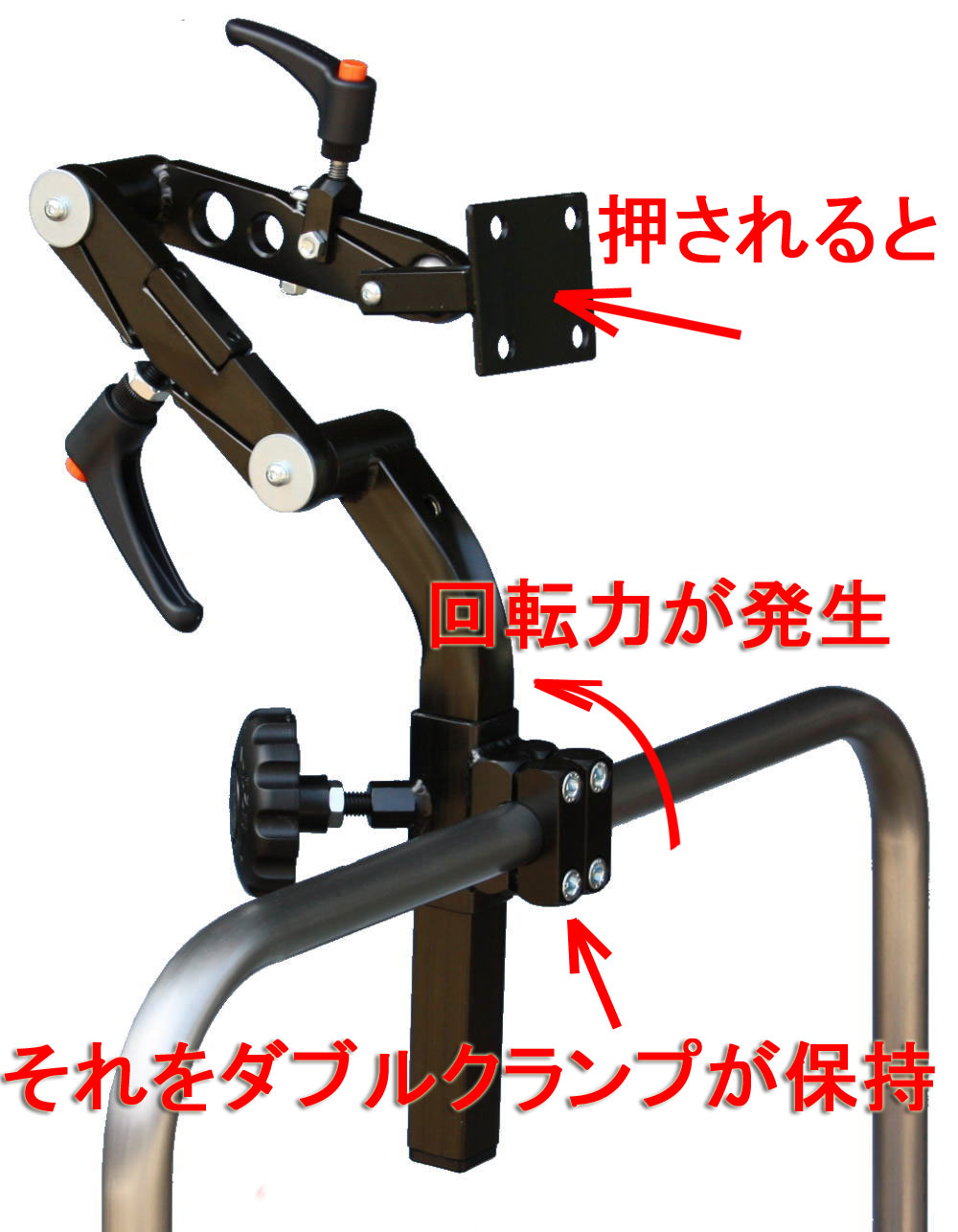

    KHV-Wは図のように枕部が押されますと、ヘッドレスト金具に回転力が生じます
    その回転力を車いすフレームのわずか19mmや22mmの直径で保持することは受け金具にとって大変厳しい状況です

    この課題をクリアするために、より強力にパイプを保持できるよう2個のクランプ金具(ダブル)で掴む方法にすることで強力な保持力を達成しました

    またKHV-Sはクランプ金具が1個(シングル)ですので加わる力が比較的小さい場合に使用できます

    注意点
    車いすのパイプ直径と受け金具の直径が合いませんと、保持力を発揮できません
    車いすのパイプ直径のご確認をお願いします
    またご希望のパイプ直径に製作いたします
    強い緊張のある方には受け金具ダブルでも適していません

    KHVボールジョイント、中間関節ダブルクランパの詳細はKHVを参照ください

    車いすへの取付けに関して

    車いすの左右連結パイプに取り付けできます
    対応するパイプ直径は19mmと22mmがありますご指定ください。ご希望のパイプ直径を製作いたします

    金具の寸法図

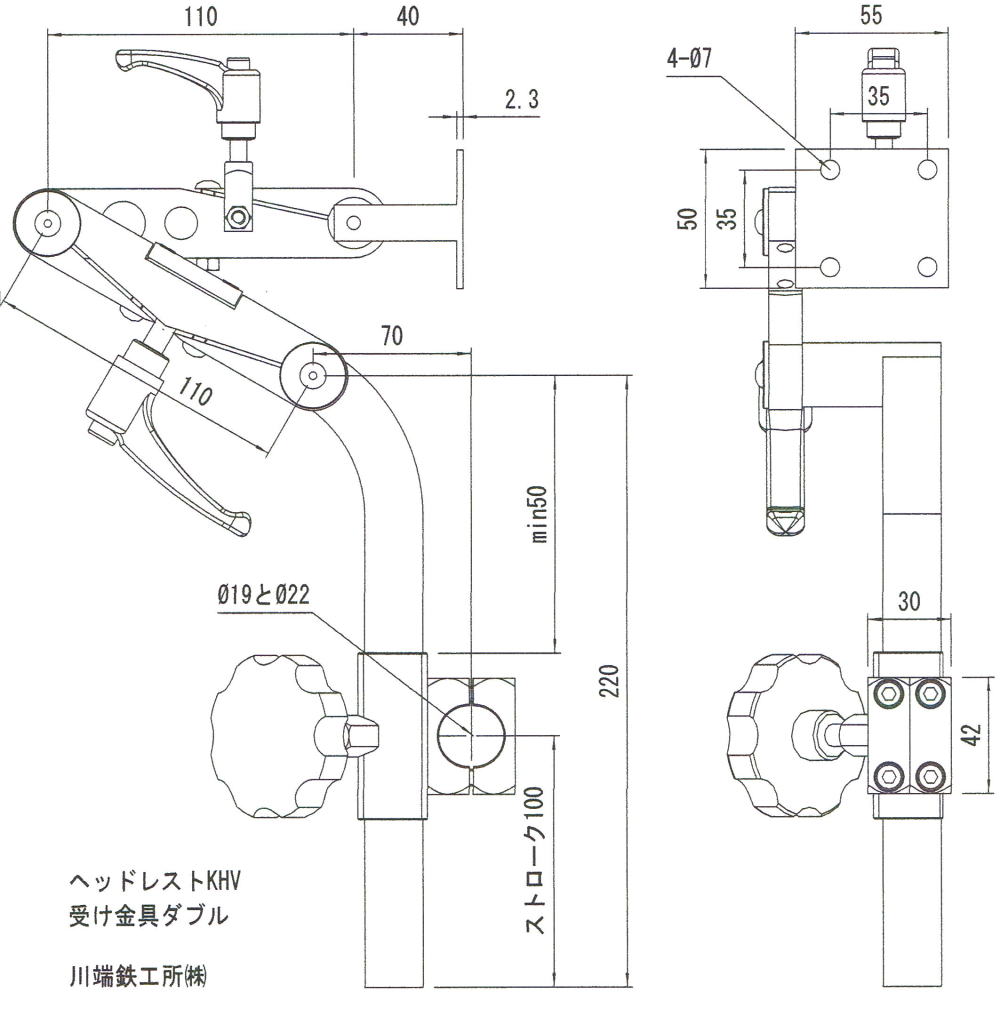

    KHV-W寸法図

    KHV-W寸法図

    その他

    金具の材質 スチールにメッキ
    重さ KHV-S 1.05kg  KHV-W 1.25kg
    オープン価格

    KHV-S,KHV-W図

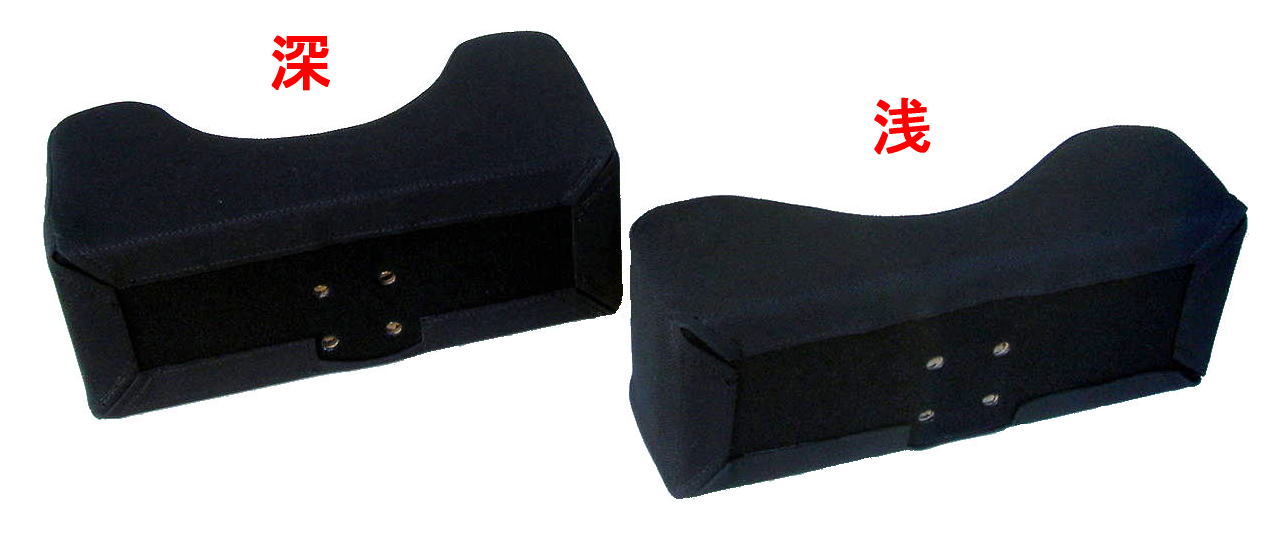

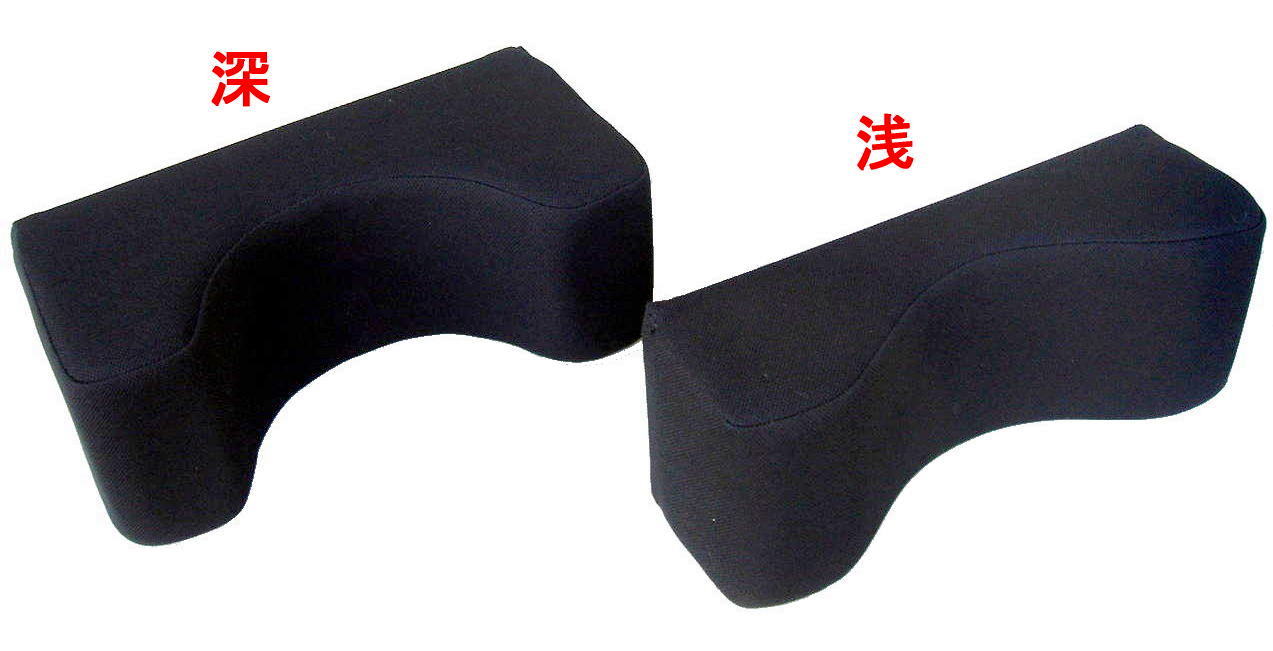

  • 浅枕、深枕

    彫りの浅いタイプと深いタイプの2種類をご用意しています。色は黒のみ

  • ヘッドレストMGK5枕前
    MGK5枕後

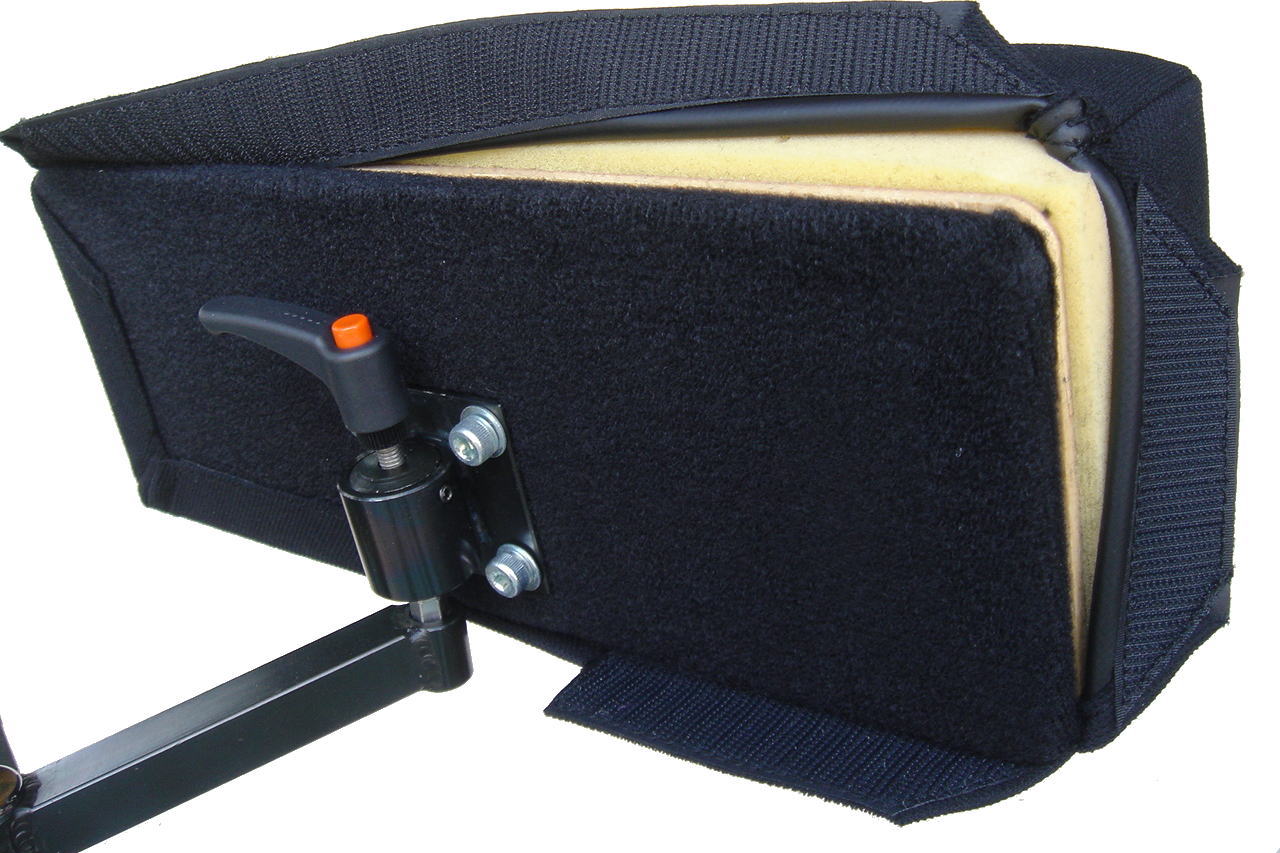

    枕カバー

    枕カバーは伸縮性がありカバーのみ着脱可能ですから洗濯も簡単です
    材質 ポリエステル

    枕カバー

    枕の寸法図

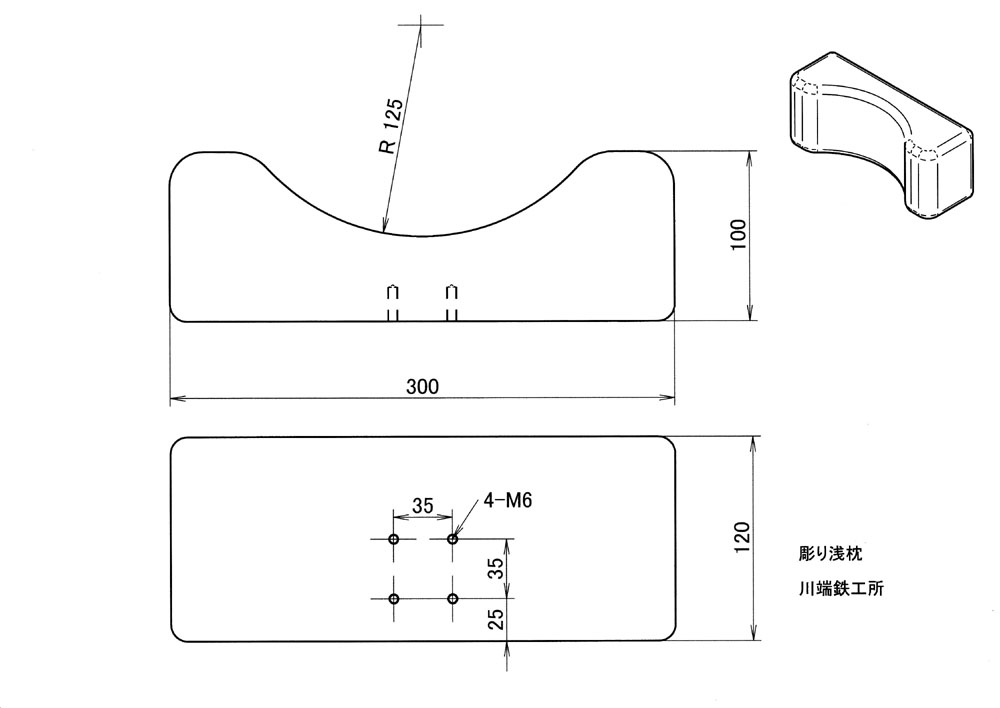

    浅枕図面

    浅枕

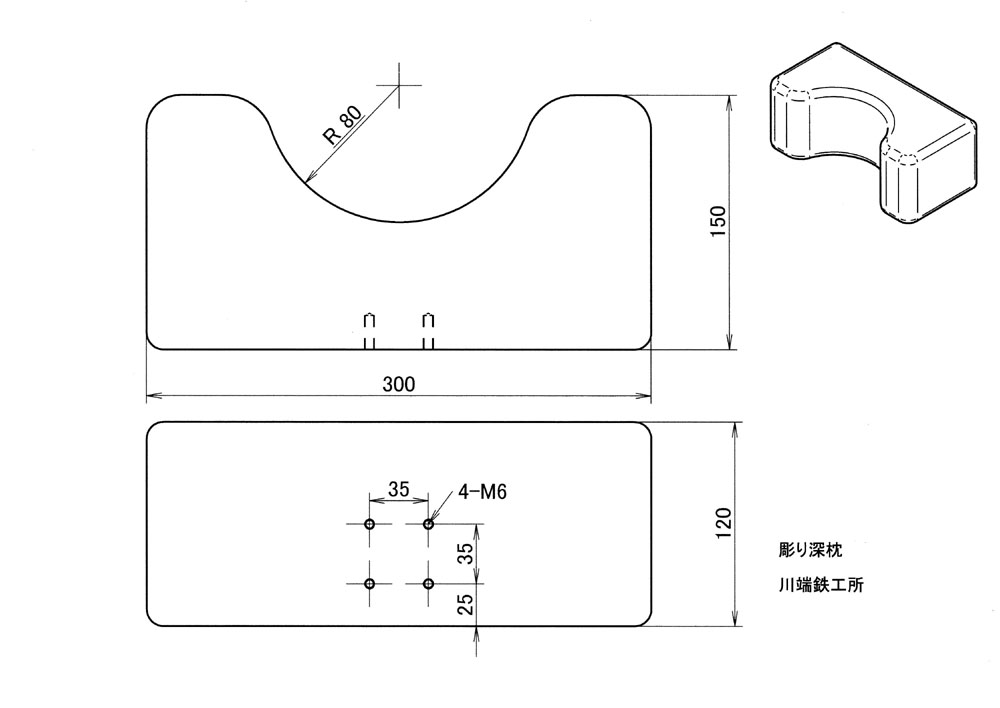

    深枕図面

    深枕
