ヘッドレストMGK5シリーズ

トップ >福祉用具一覧 >ヘッドレスト一覧 >ヘッドレストMGK5シリーズ

MGK5L,MGK5R

MGK5L
MGK5R

背板取付受け金具付
(完成用部品)

MGK5L-K,MGK5R-K

MGK5L-K
MGK5R-K

丸パイプ取付受け金具付
(完成用部品)

MGK5L-K-90, MGK5R-K-90

MGK5L-K-90
MGK5R-K-90

背パイプ取付受け金具付

MGK5L-K-360, MGK5R-K-360

MGK5L-K-360
MGK5R-K-360

角度可変受け金具付

MGK5L-W, MGK5R-W

MGK5L-W
MGK5R-W

丸パイプ取付
ダブル受け金具付

浅枕,深枕

浅枕,深枕

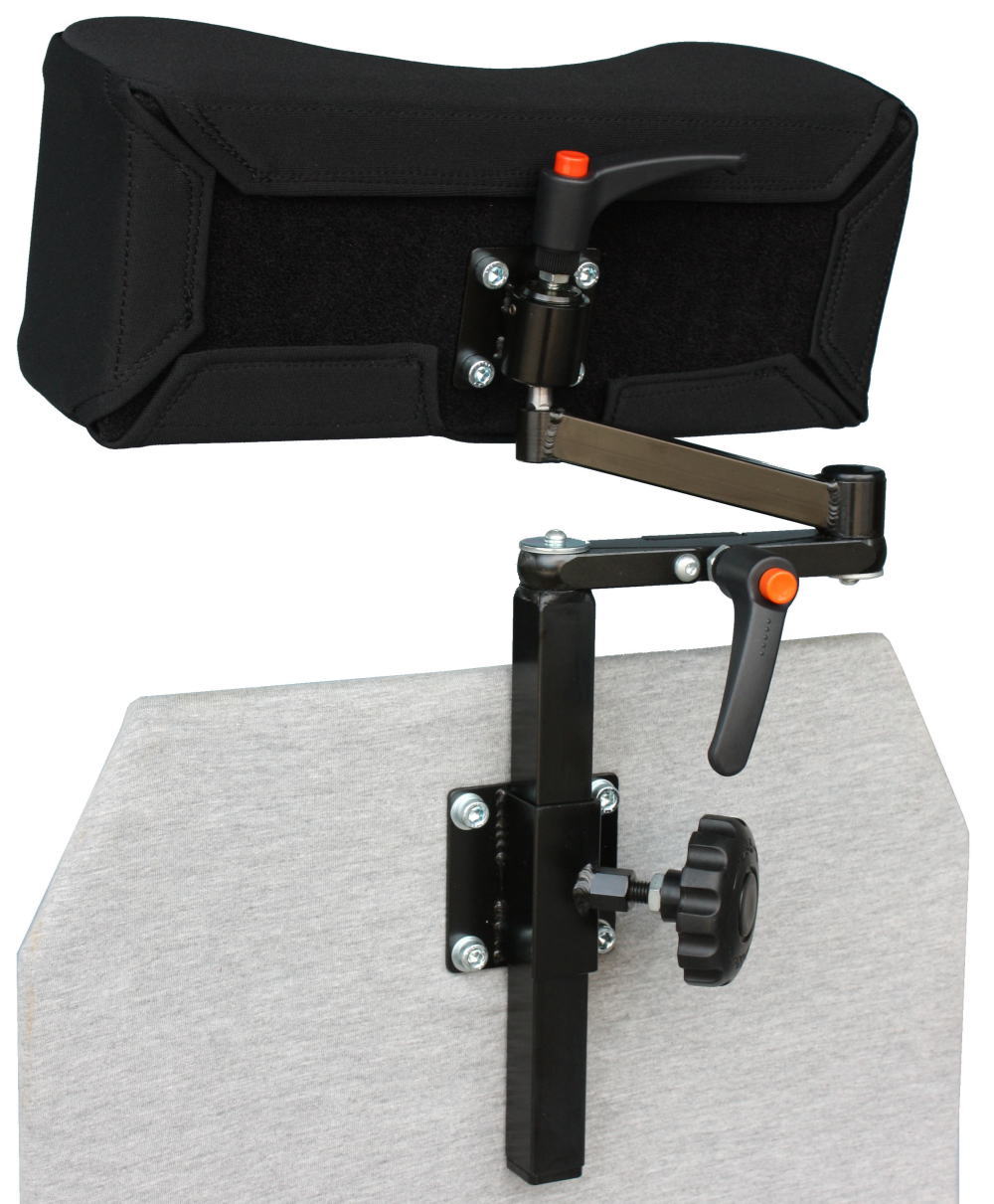

  • MGK5L, MGK5R 背板取付受け金具付(完成用部品)

    枕は含まれていません

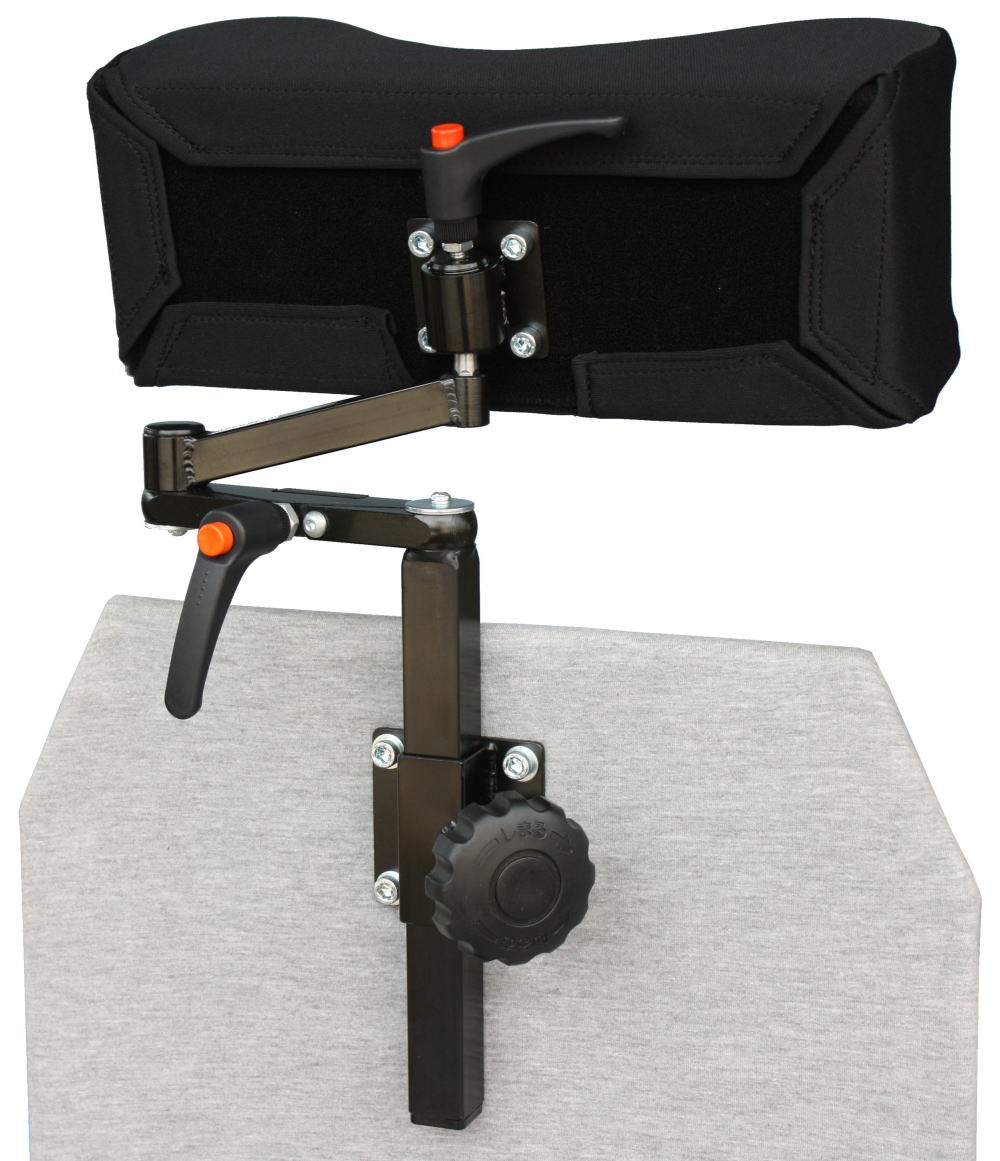

  • MGK5L

    MGK5L

    MGK5R

    MGK5R

    特徴

    ヘッドレストMGK5R,MGK5Lは車いすの背板から枕を取付ける金具です(枕は含まれていません)
    アームを横方向に配置したことで金具の後方への飛び出しを少なく抑えることができ
    介助者の安全と車内など狭い空間での周囲への安全性も向上させました

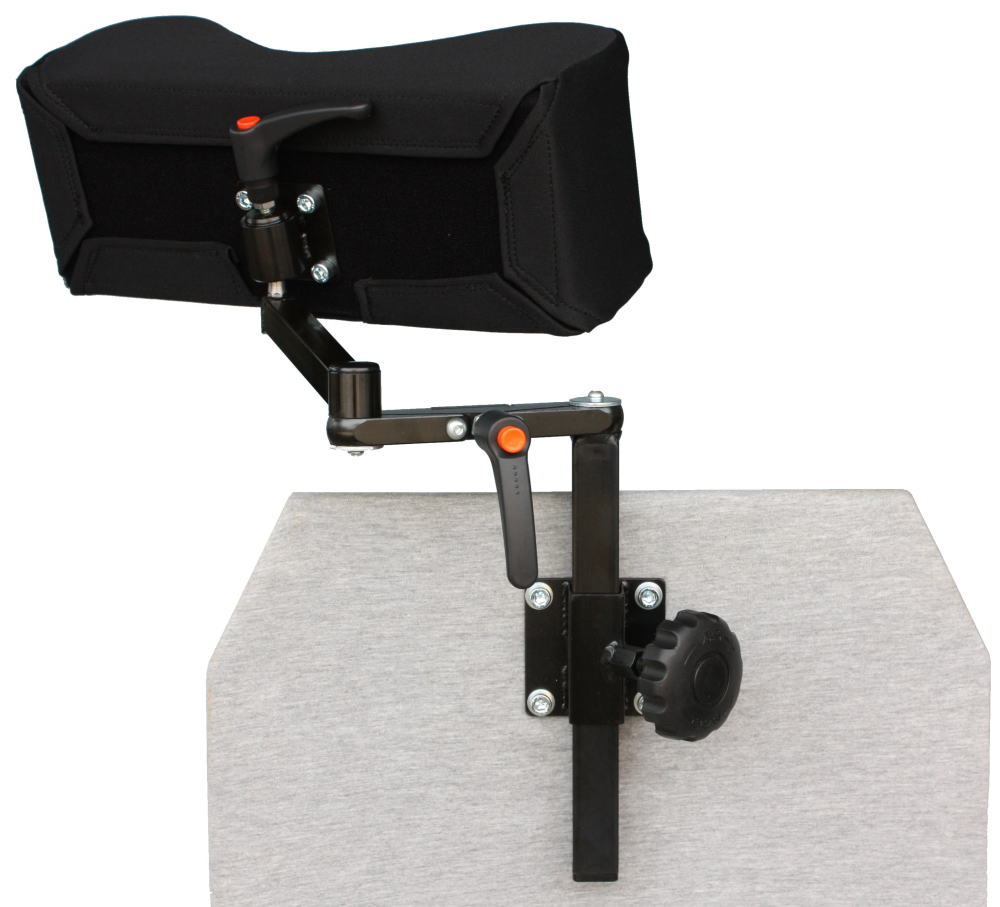

    MGK5L横

    横からサポート MGK5L

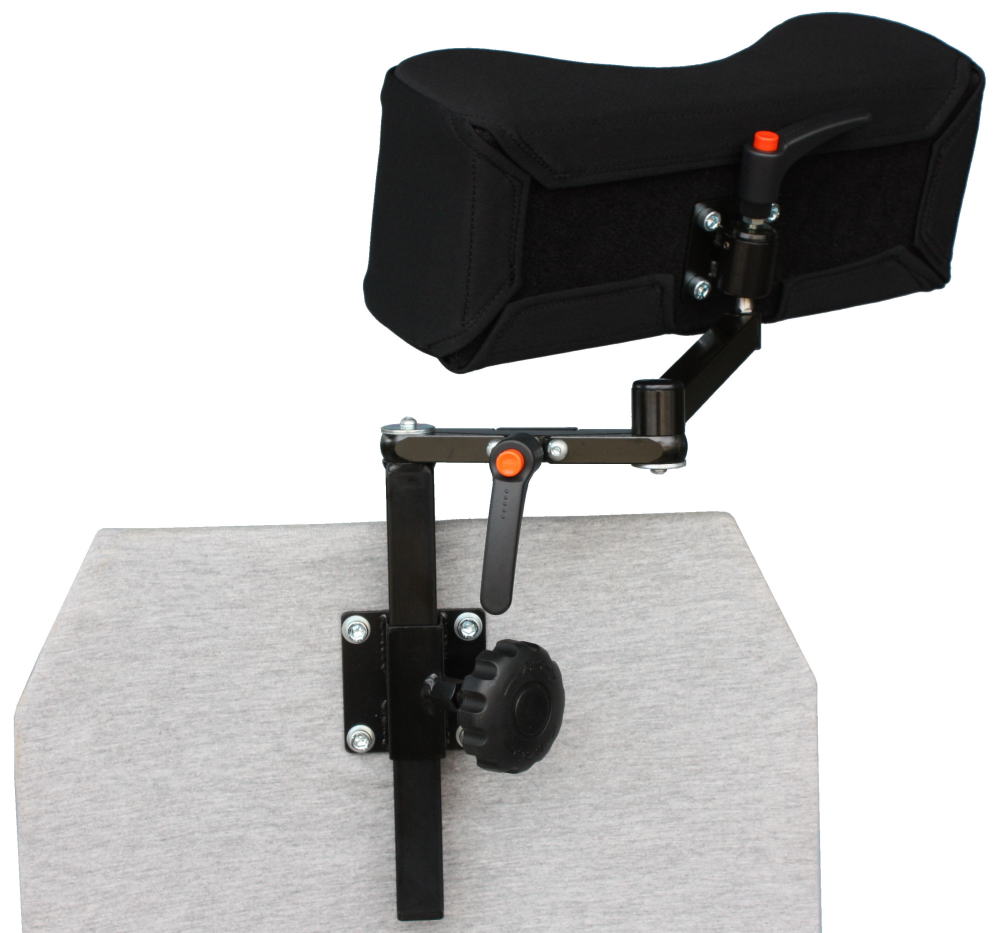

    MGK5R横

    横からサポート MGK5R

    横からのサポート

    姿勢が左右どちらかに傾いてしまう場合にも威力を発揮します
    右からのサポートが必要な時はMGK5Rを,左からサポートが必要な時はMGK5Lを選択ください

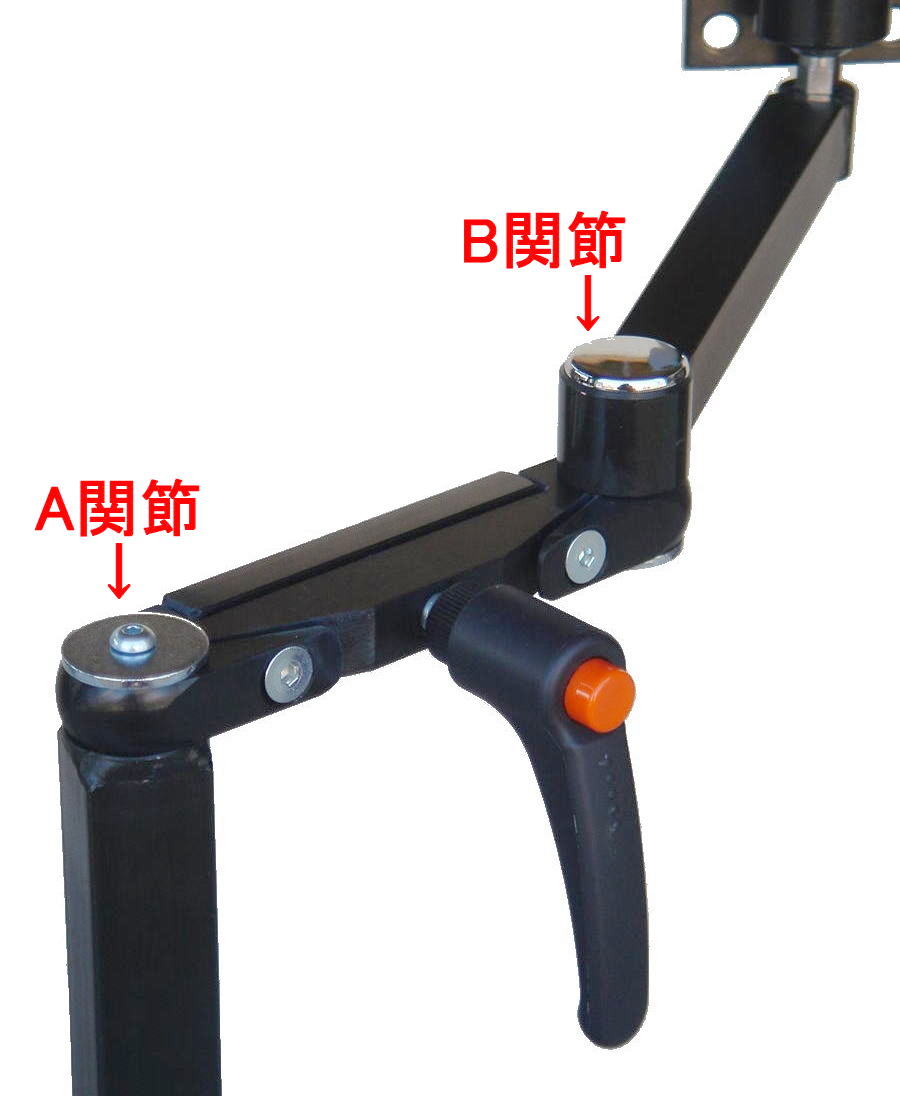

    中間関節ダブルクランパ

    A関節とB関節をクランプレバー1つで同時に締付けたり緩めたりできますので
    アームの前後調整がとても簡単です,しかも強力な固定力を発揮します

    中間関節ダブルクランパ

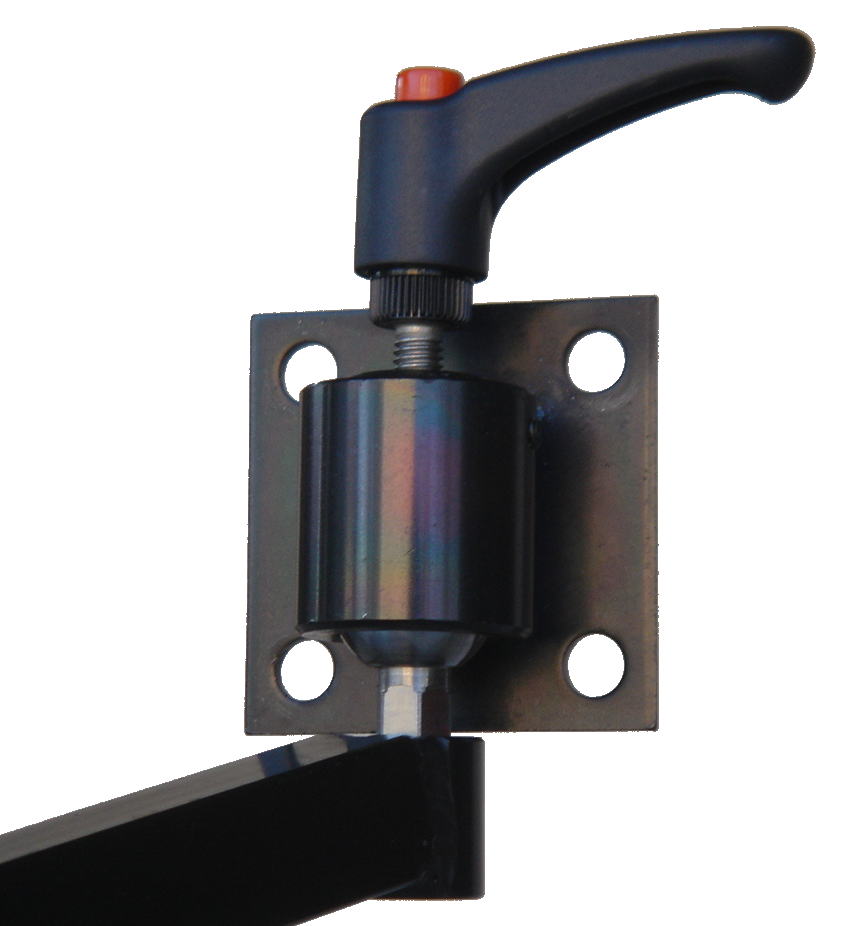

    定圧ボールジョイント

    枕に最も近い関節はボールに予め摩擦抵抗がありますので
    クランプレバーを緩めても枕が一気に姿勢を崩すことなく
    調整が楽にでき強力な固定力を発揮します

    定圧ボールジョイント

    車いすへの取付けに関して

    車いすのバックレストが板でできたものに取り付けできます
    板の取付け穴加工はお客様にてお願いします

    その他

    金具の材質 スチールにメッキ、重さ1kg
    オープン価格

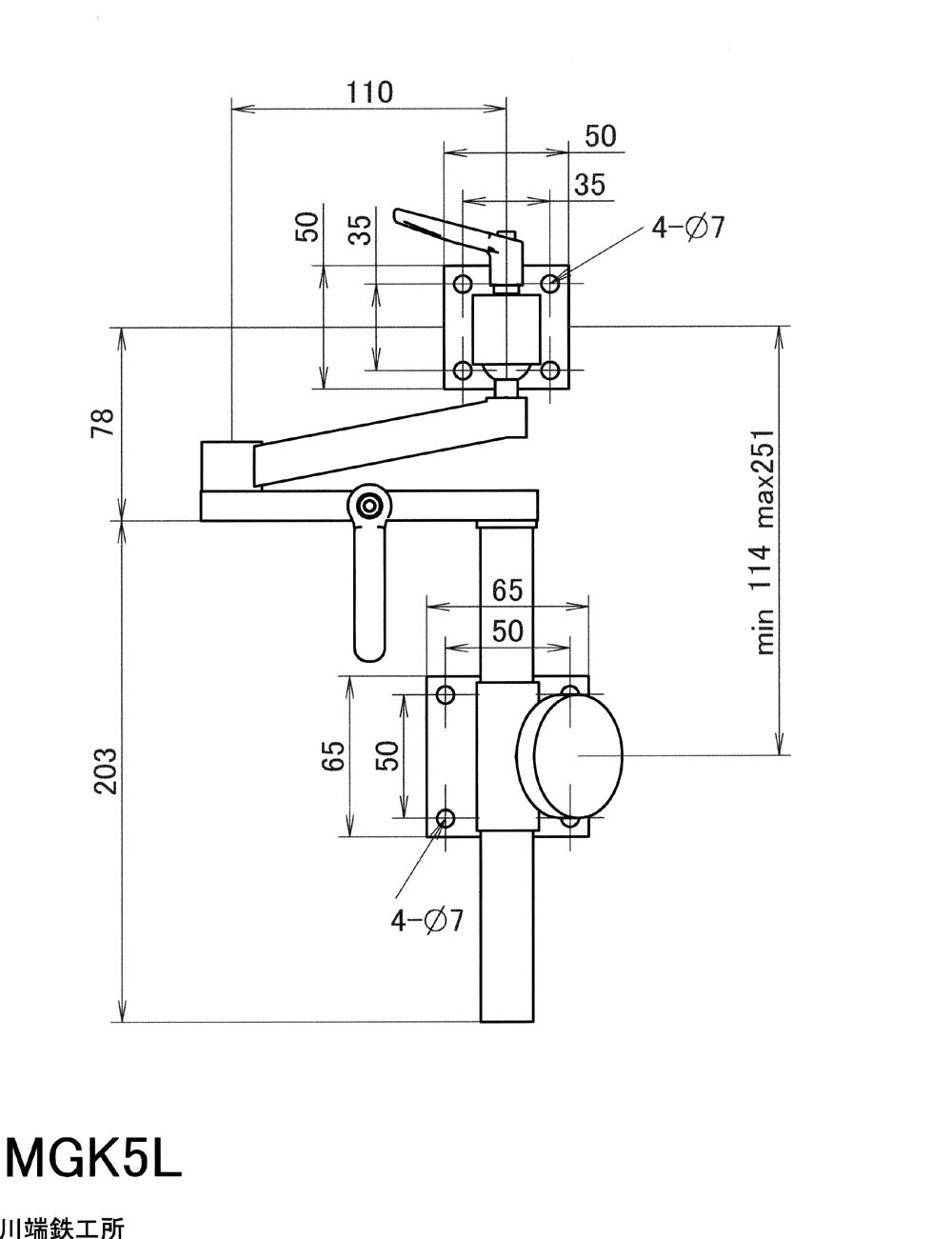

    金具の寸法図

    MGK5L寸法図

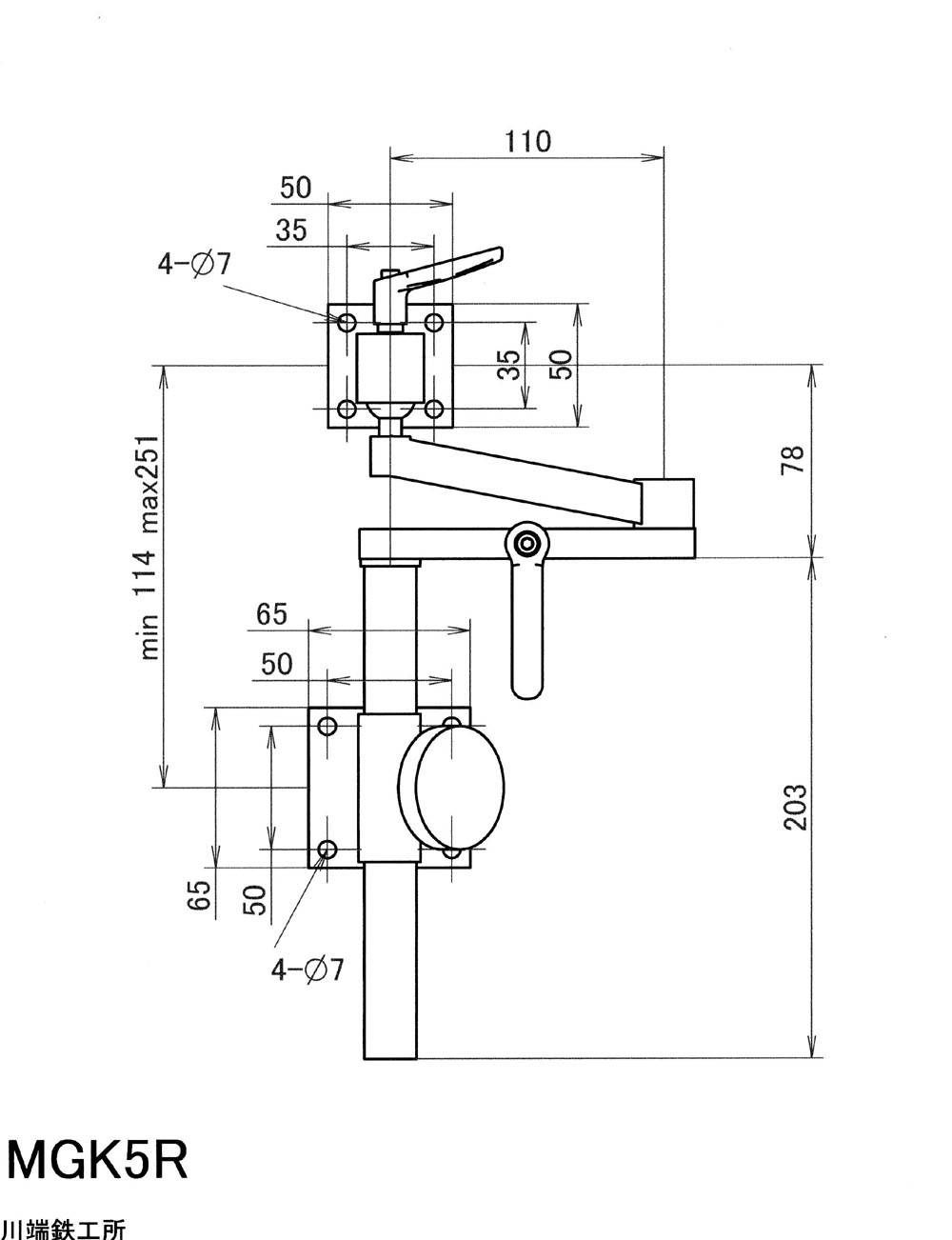

    MGK5R寸法図

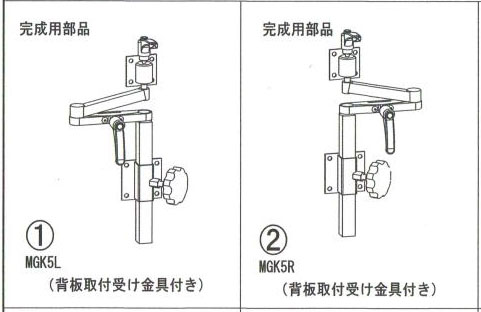

    MGK5L,MGK5R図

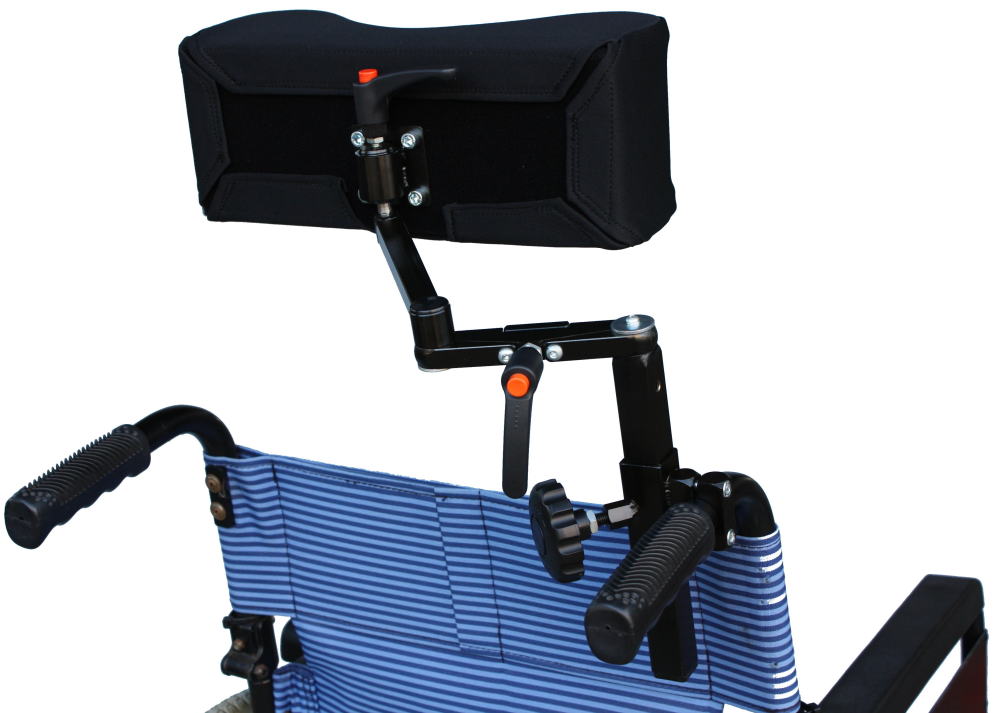

  • MGK5L-K, MGK5R-K 丸パイプ取付受け金具付(完成用部品)

    枕は含まれていません

    (TAISコード 00423-000008 このコードは枕を含みます)

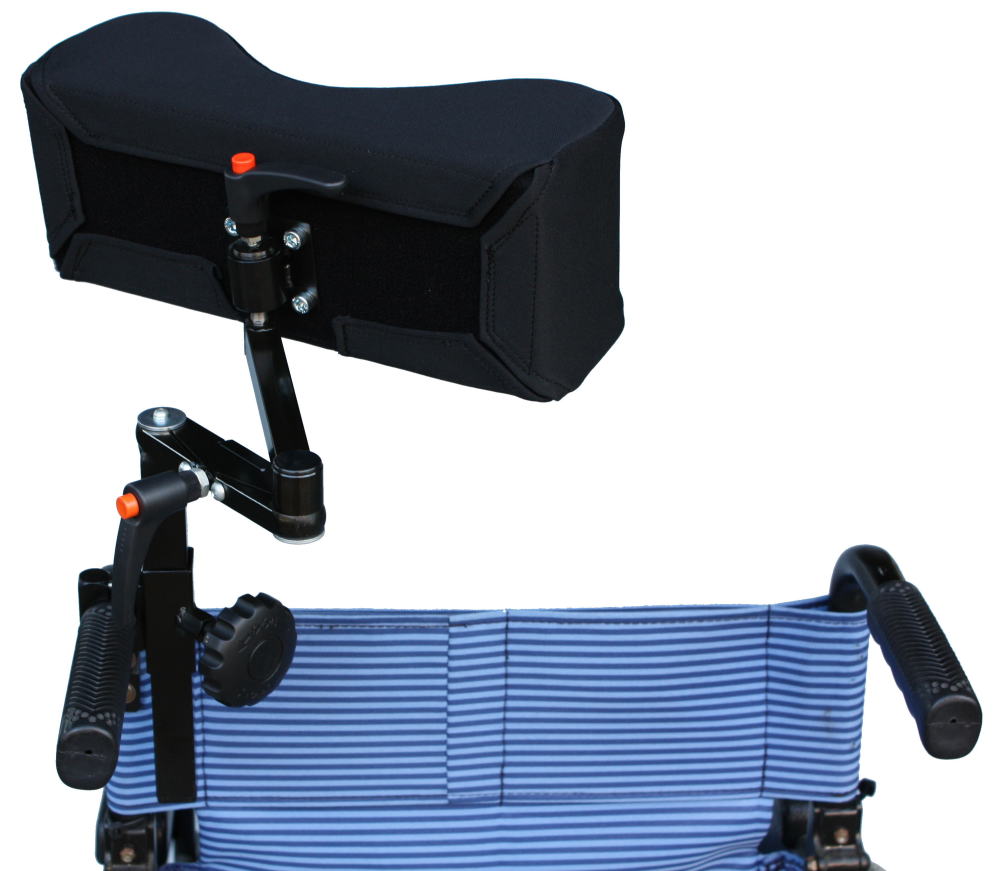

  • MGK5L-K後

    MGK5L-K

    MGK5R-K後

    MGK5R-K

    特徴

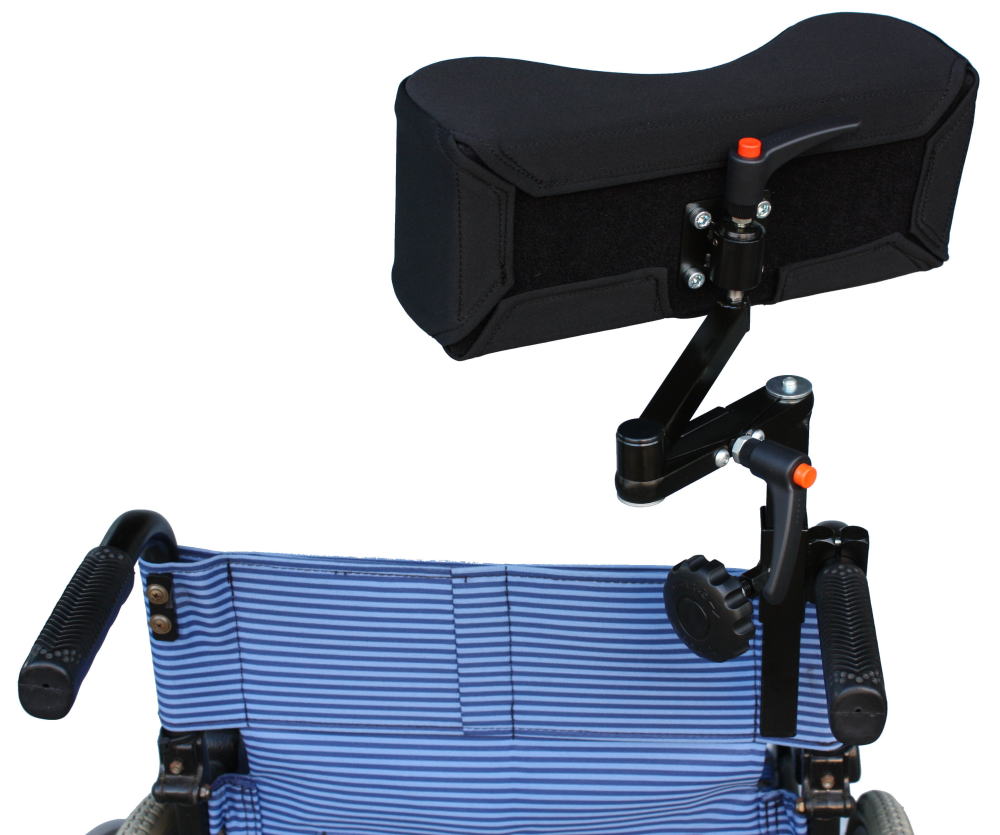

    ヘッドレストMGK5R-Kは車いすの右側の押し手から
    ヘッドレストMGK5L-Kは左側の押し手からそれぞれ枕を簡単に取付けできます
    アームを横方向に配置したことで金具の後方への飛び出しを少なく抑えることができ
    介助者の安全と車内など狭い空間での周囲への安全性も向上させました
    また枕を押し手の金具から引き抜くことも出来ますので車に載せる時の高さの心配も不要です
    もちろん車いすの折りたたみの機能を損ないません
    介助する人,される人双方にやさしいヘッドレスト金具です

    MGK5L-K横

    横からサポート MGK5L-K

    MGK5R-K横

    横からサポート MGK5R-K

    横からのサポート

    姿勢が左右どちらかに傾いてしまう場合にも威力を発揮します
    右からのサポートが必要な時はMGK5R-Kを,左からサポートが必要な時はMGK5L-Kを選択ください

    中間関節ダブルクランパ

    A関節とB関節をクランプレバー1つで同時に締付けたり緩めたりできますので
    アームの前後調整がとても簡単です,しかも強力な固定力を発揮します

    中間関節ダブルクランパ

    定圧ボールジョイント

    枕に最も近い関節はボールに予め摩擦抵抗がありますので
    クランプレバーを緩めても枕が一気に姿勢を崩すことなく
    調整が楽にでき強力な固定力を発揮します

    定圧ボールジョイント

    車いすへの取付けに関して

    車いすの座幅 380mm~420mmに対応しています
    車いす押し手の丸パイプ直径が19mm用と22mm用をご用意しております (いずれかを選択)
    取付けスペースはパイプが真っ直ぐな部分が18mm必要です、車いすの寸法をご確認ください
    取付けはボルト2本をLレンチで締め付けて取り付けます

    押し手から枕までの高さ

    車いすに座って押し手から頭の高さをご確認ください
    押し手から枕の中心までの高さ 最低114mm 最高251mm (寸法変更可能です、お問い合わせください)

    その他

    金具の材質 スチールにメッキ、重さ1kg
    オープン価格

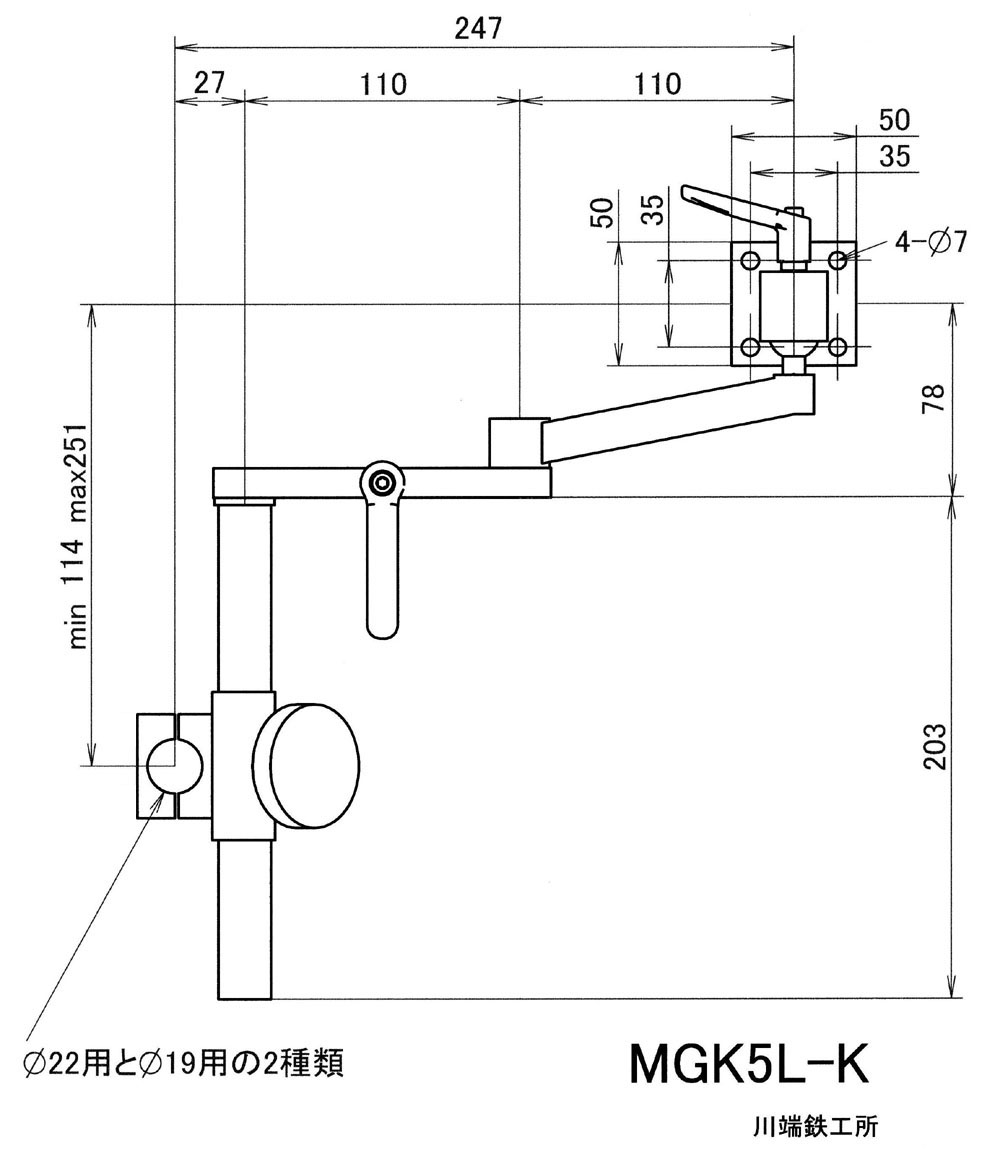

    金具の寸法図

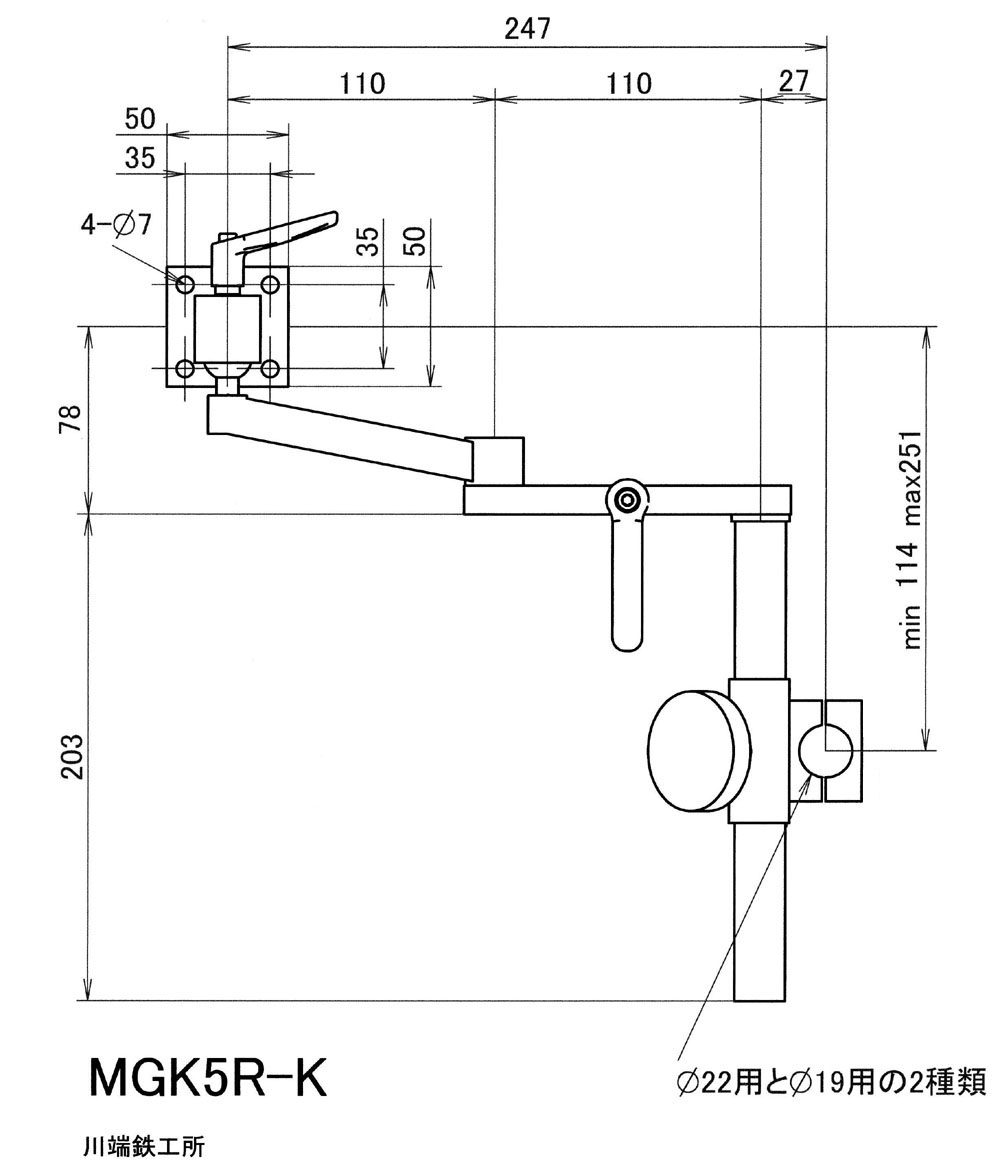

    MGK5R-K寸法図

    MGK5L-K寸法図

    MGK5L-K,MGK5R-K図



  • MGK5L-K-90, MGK5R-K-90 背パイプ取付受け金具付

    枕は含まれていません

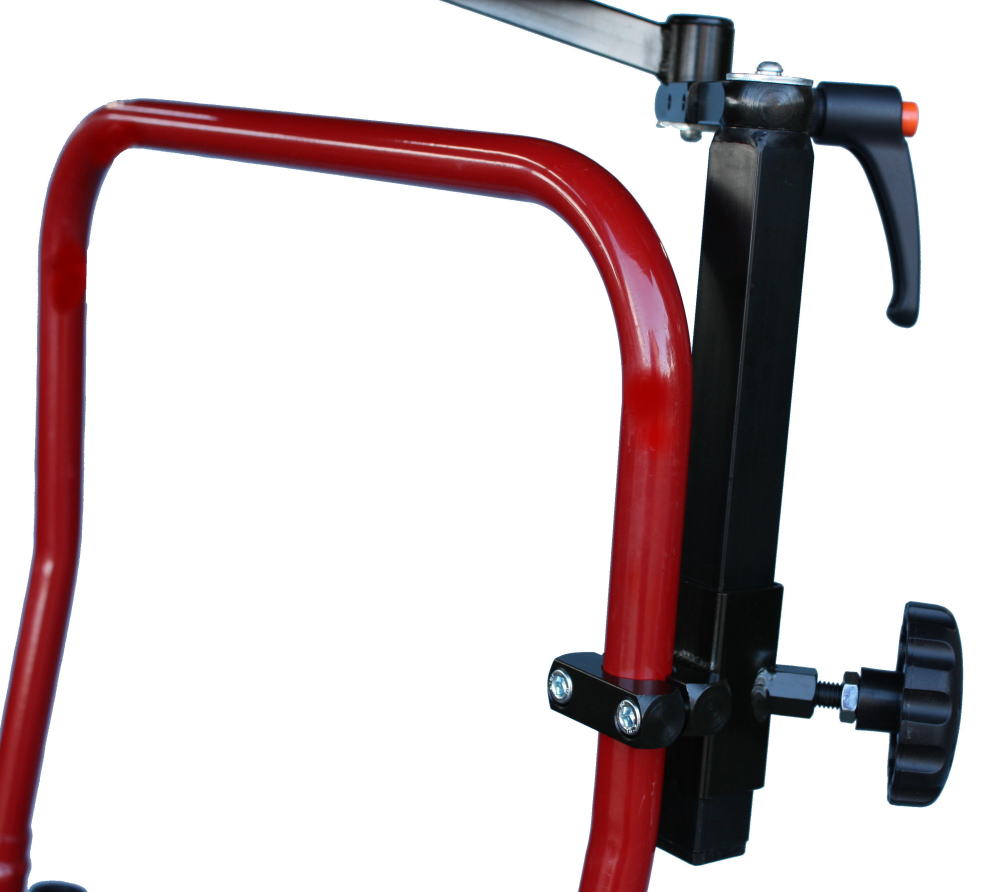

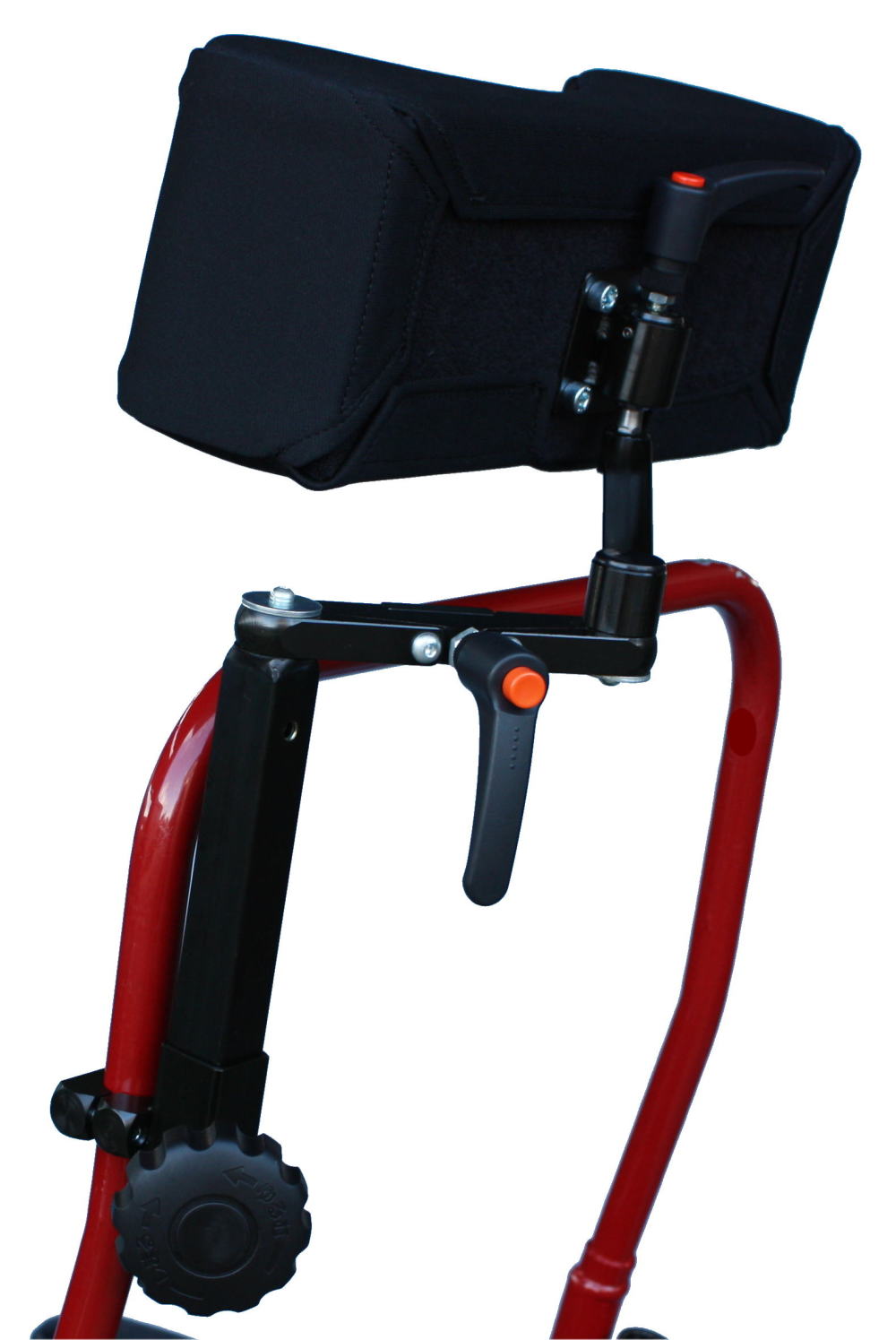

  • MGK5L-K-90

    MGK5L-K-90

    MGK5R-K-90

    MGK5R-K-90

    MGK5L-K-90

    MGK5L-K-90

    特徴

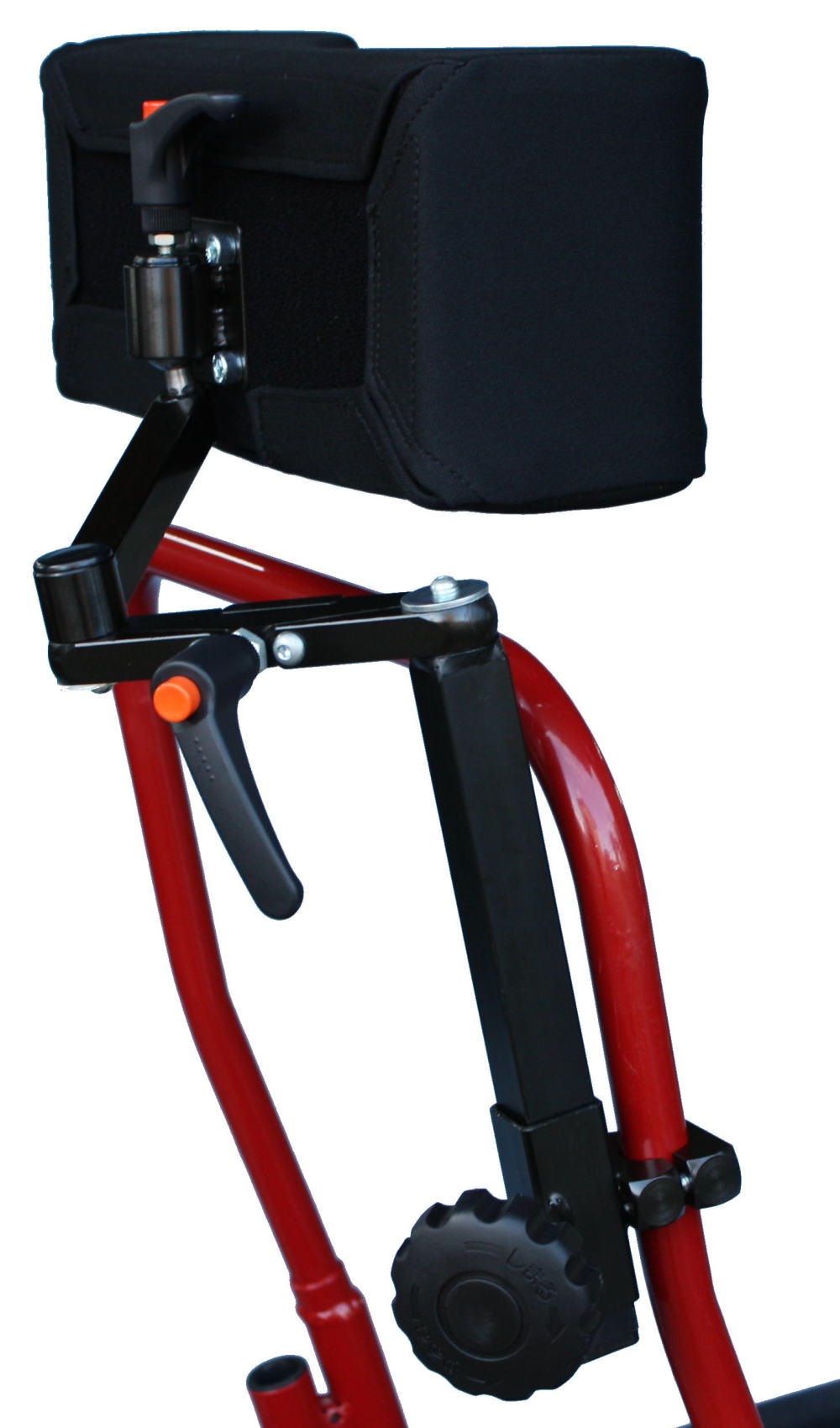

    ヘッドレストMGK5R-K-90は車いすの右側の背パイプから
    ヘッドレストMGK5L-K-90は左側の背パイプからそれぞれ枕を簡単に取付けできます
    アームを横方向に配置したことで金具の後方への飛び出しを少なく抑えることができ
    介助者の安全と車内など狭い空間での周囲への安全性も向上させました
    また枕を受け金具から引き抜くことも出来ますので車に載せる時の高さの心配も不要です
    もちろん車いすの折りたたみの機能を損ないません
    介助する人,される人双方にやさしいヘッドレスト金具です

    横からのサポート

    姿勢が左右どちらかに傾いてしまう場合にも威力を発揮します
    右からのサポートが必要な時はMGK5R-K-90を,左からサポートが必要な時はMGK5L-K-90を選択ください

    車いすへの取付けに関して

    車いすの座幅 380mm~420mmに対応しています
    車いすの丸パイプ直径が19mm用と22mm用をご用意しております (いずれかを選択)
    取付けスペースはパイプが真っ直ぐな部分が18mm必要です、車いすの寸法をご確認ください
    取付けはボルト2本をLレンチで締め付けて取り付けます

    中間関節ダブルクランパ、定圧ボールジョイントの詳細はMGK5L-K, MGK5R-Kを参照ください

    金具の材質 スチールにメッキ、重さ1kg
    オープン価格

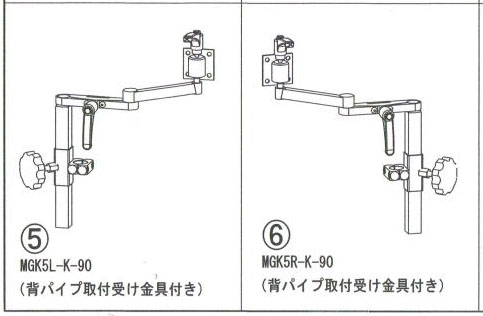

    MGK5L-K-90,MGK5R-K-90図

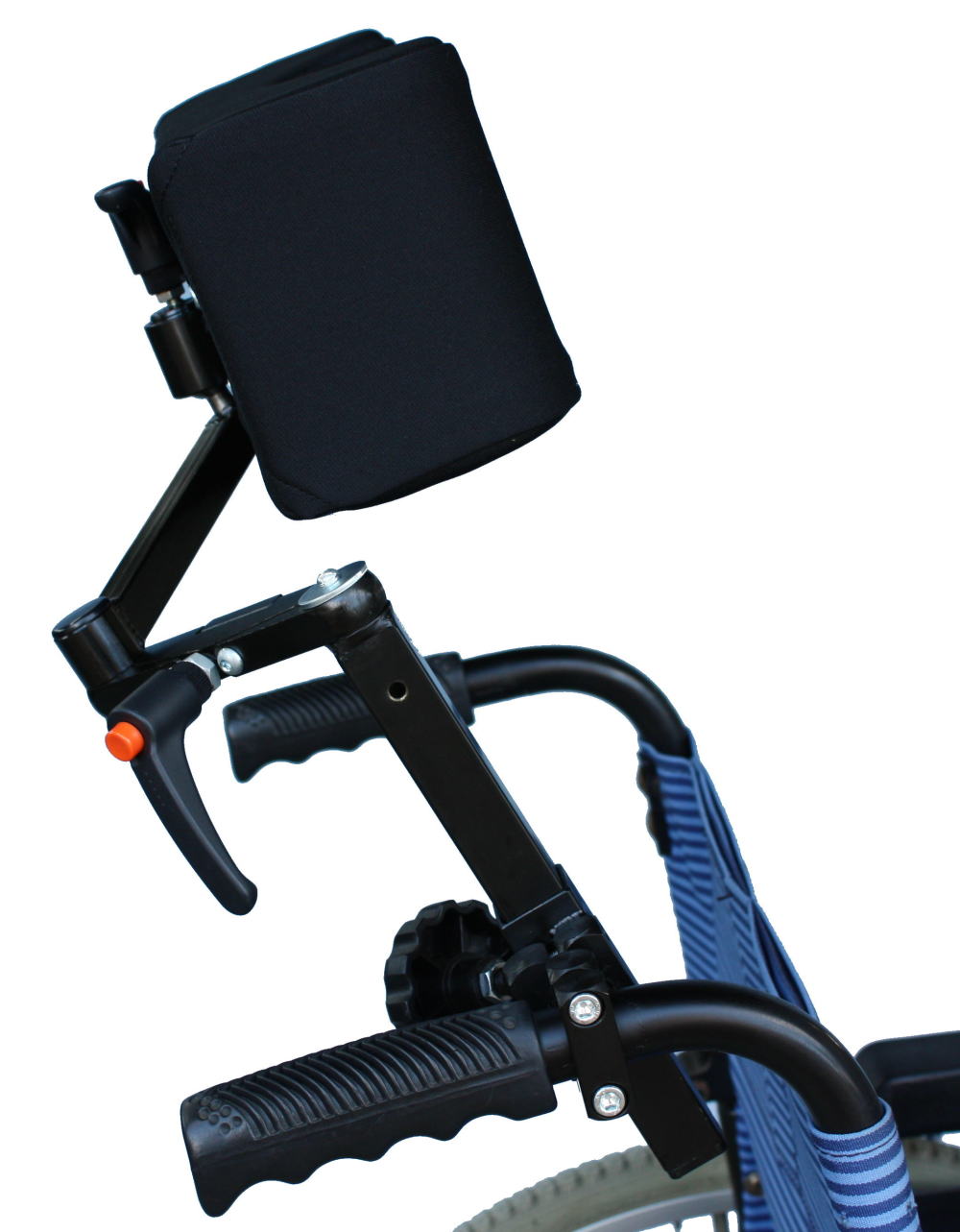

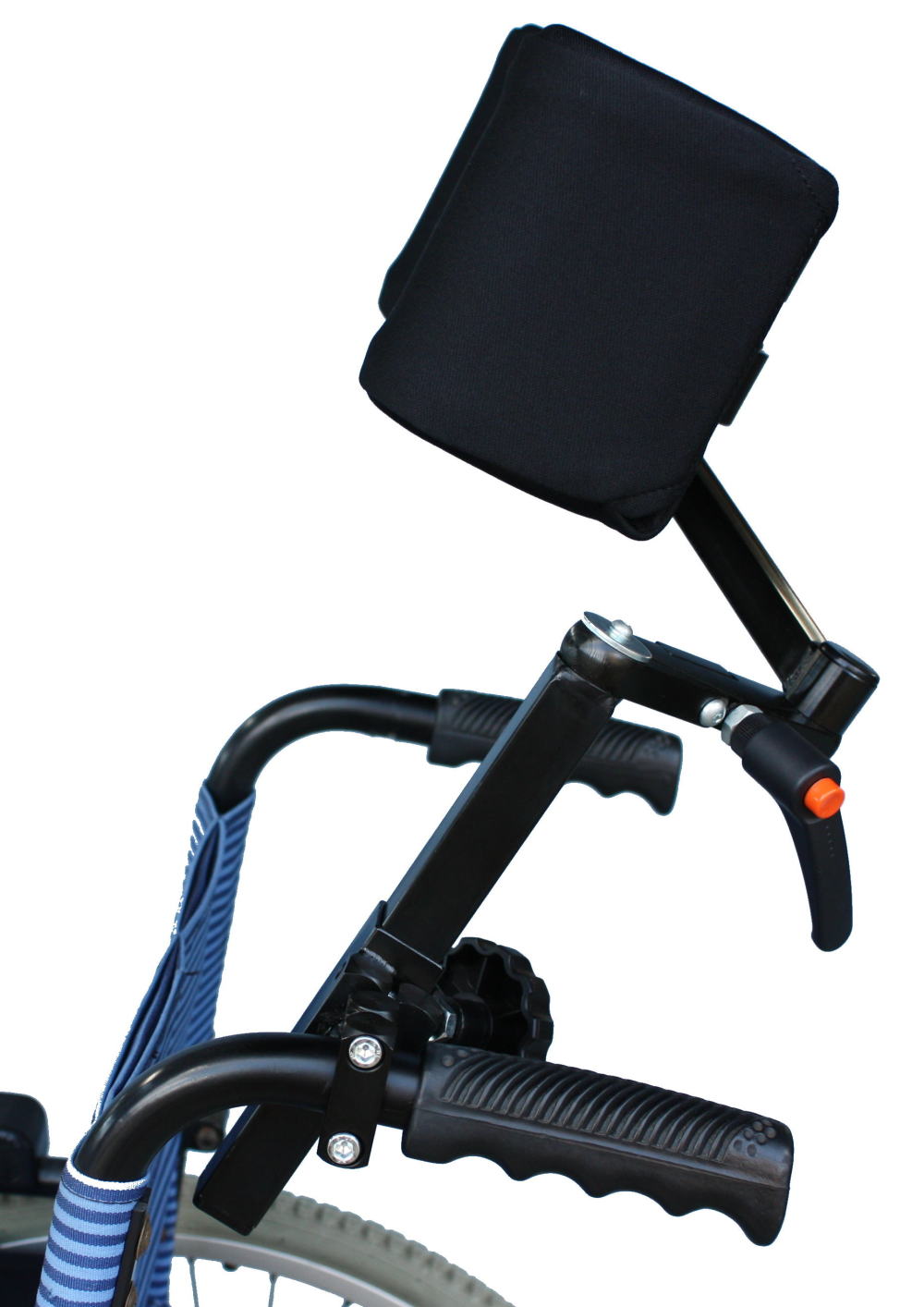

  • MGK5L-K-360, MGK5R-K-360 角度可変受け金具付

    押し手の角度にも背パイプの角度にも合わない場面など フレームパイプの向きに縛られません

    枕は含まれていません

  • MGK5L-K-360

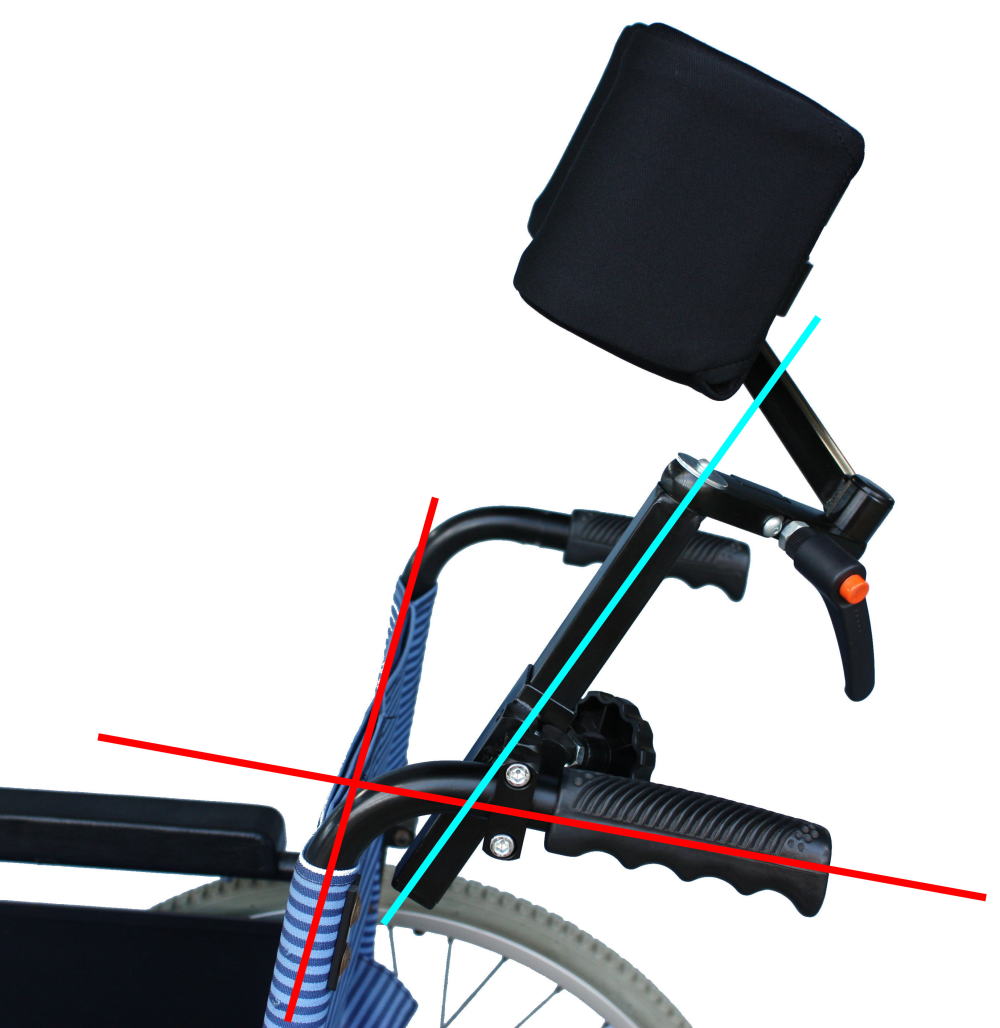

    押し手の角度にも背パイプの角度にも合わない場面

    MGK5L-K-360

    MGK5L-K-360

    MGK5R-K-360

    MGK5R-K-360

    特徴

    ヘッドレストMGK5L-K-360,MGK5R-K-360は車いすのフレームパイプから
    枕を簡単に取付けできます
    360度回転可能な受け金具ですのでフレームパイプの向きに縛られません

    横からのサポート

    姿勢が左右どちらかに傾いてしまう場合にも威力を発揮します
    右からのサポートが必要な時はMGK5R-K-360を,左からサポートが必要な時はMGK5L-K-360を選択ください

    車いすへの取付けに関して

    車いすの丸パイプ直径が19mm用と22mm用をご用意しております (いずれかを選択)
    取付けスペースはパイプが真っ直ぐな部分が18mm必要です、車いすの寸法をご確認ください

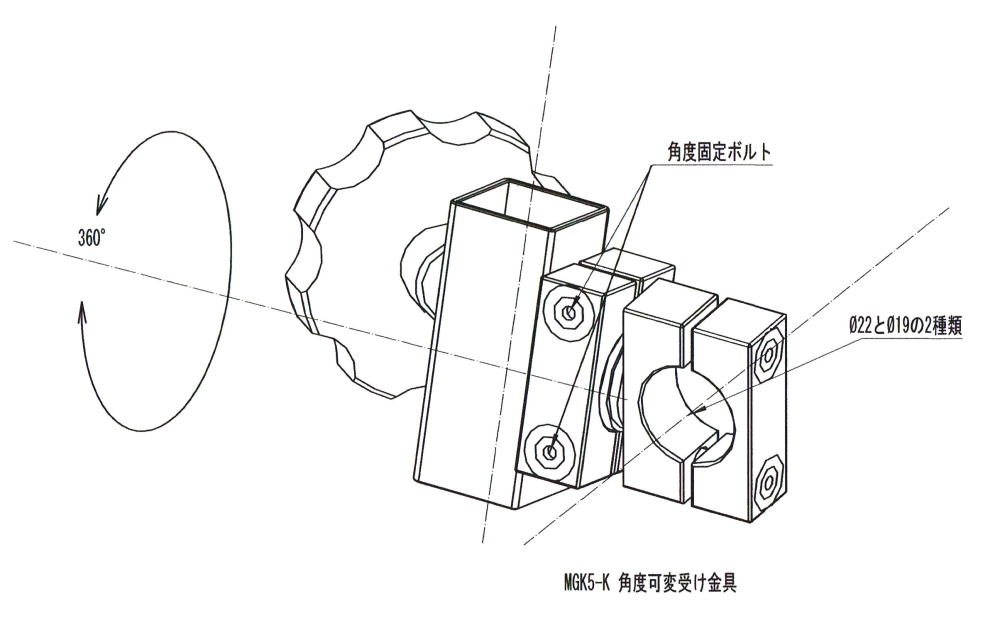

    MGK5-K角度可変受け金具

    角度可変受け金具

    中間関節ダブルクランパ、定圧ボールジョイントの詳細はMGK5L-K, MGK5R-Kを参照ください

    金具の材質 スチールにメッキ、重さ1.17kg
    オープン価格

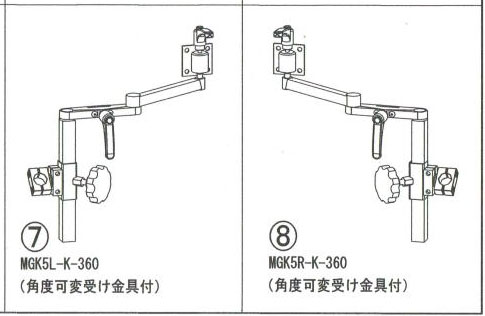

    MGK5L-K-360,MGK5R-K-360図

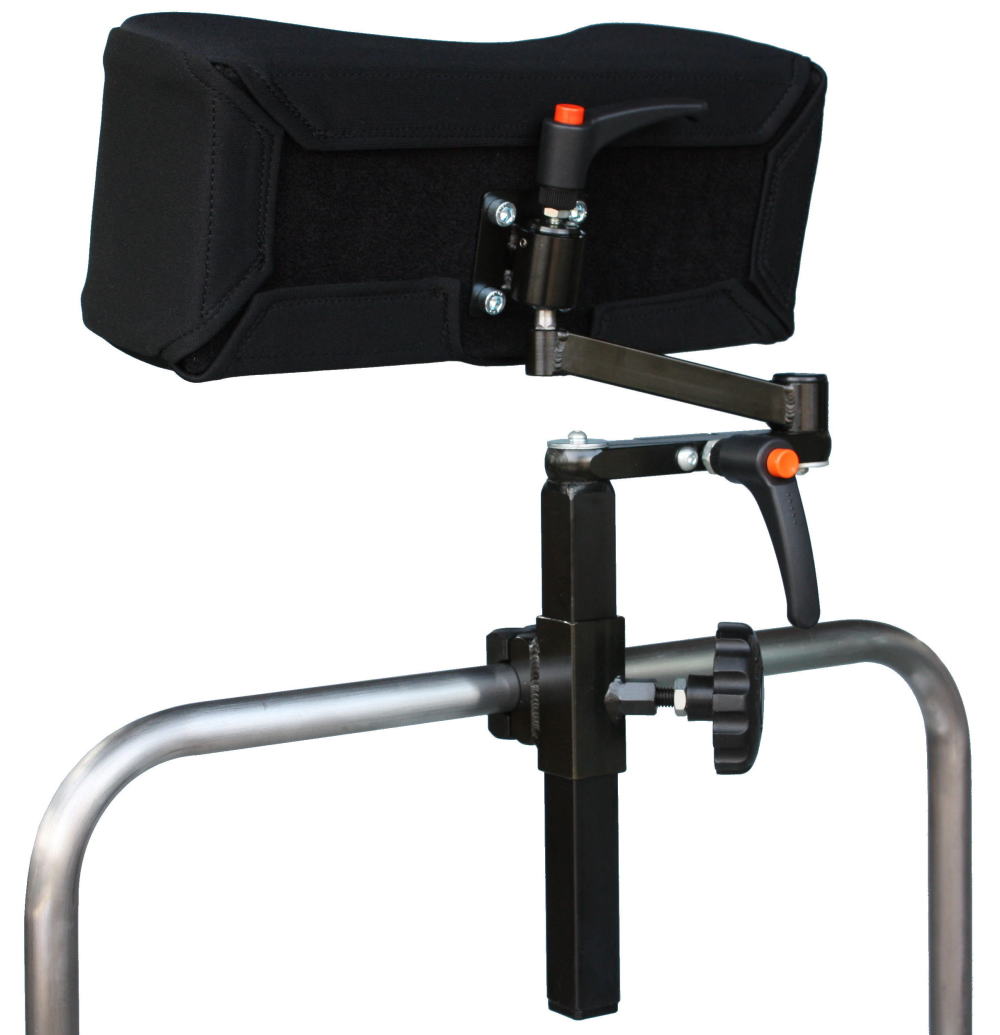

  • MGK5L-W, MGK5R-W 丸パイプ取付ダブル受け金具付

    枕は含まれていません

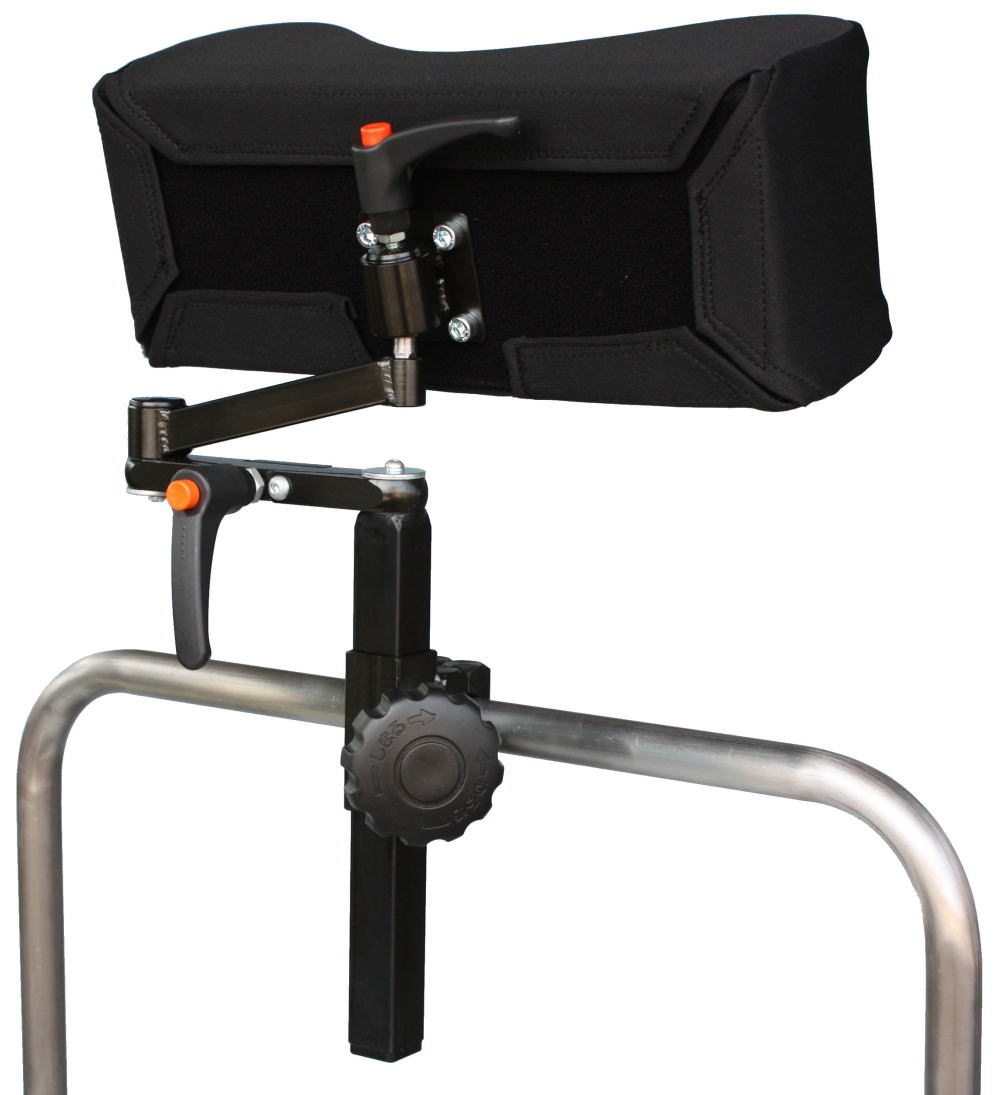

  • MGK5L-W

    MGK5L-W

    MGK5R-W

    MGK5R-W

    MGK5L-W

    MGK5L-W

    MGK5R-W

    MGK5R-W

    特徴

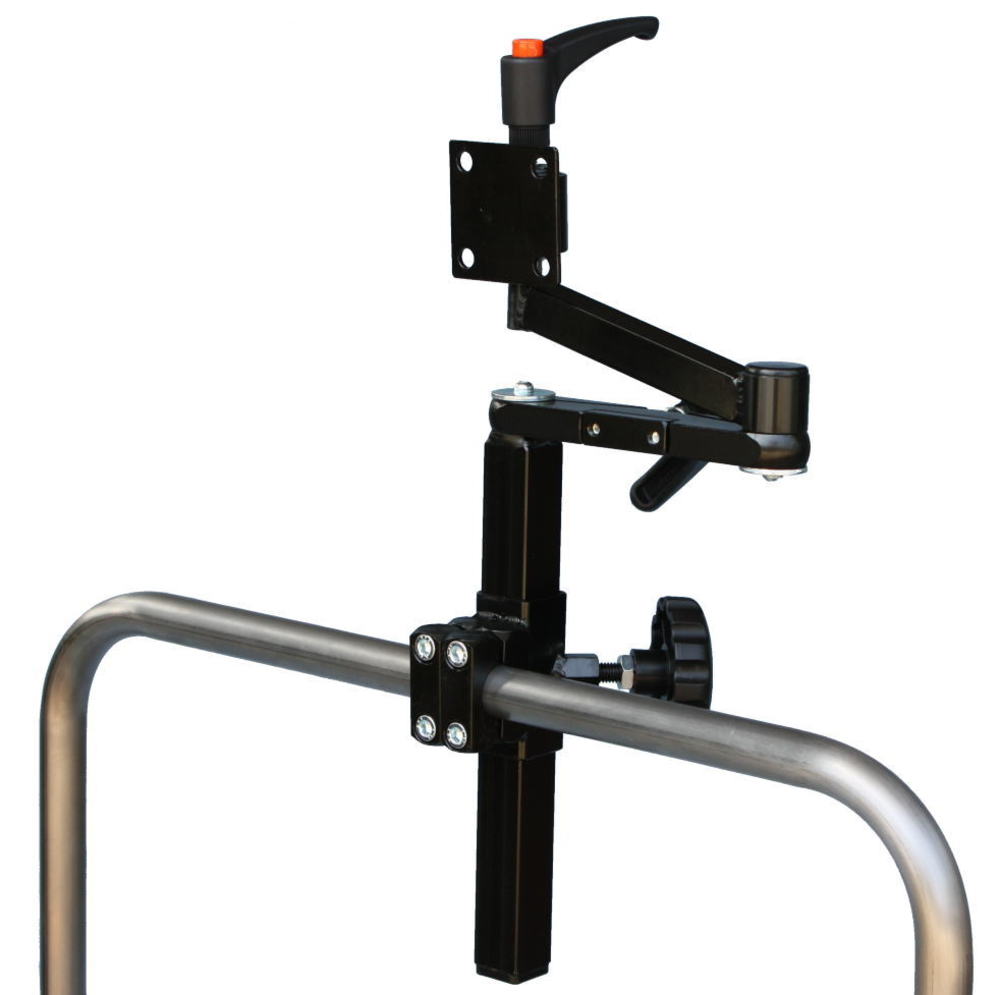

    ヘッドレスト MGK5L-W,MGK5R-Wは車いすの左右連結パイプに枕を取付ける金具です(枕は含まれていません)

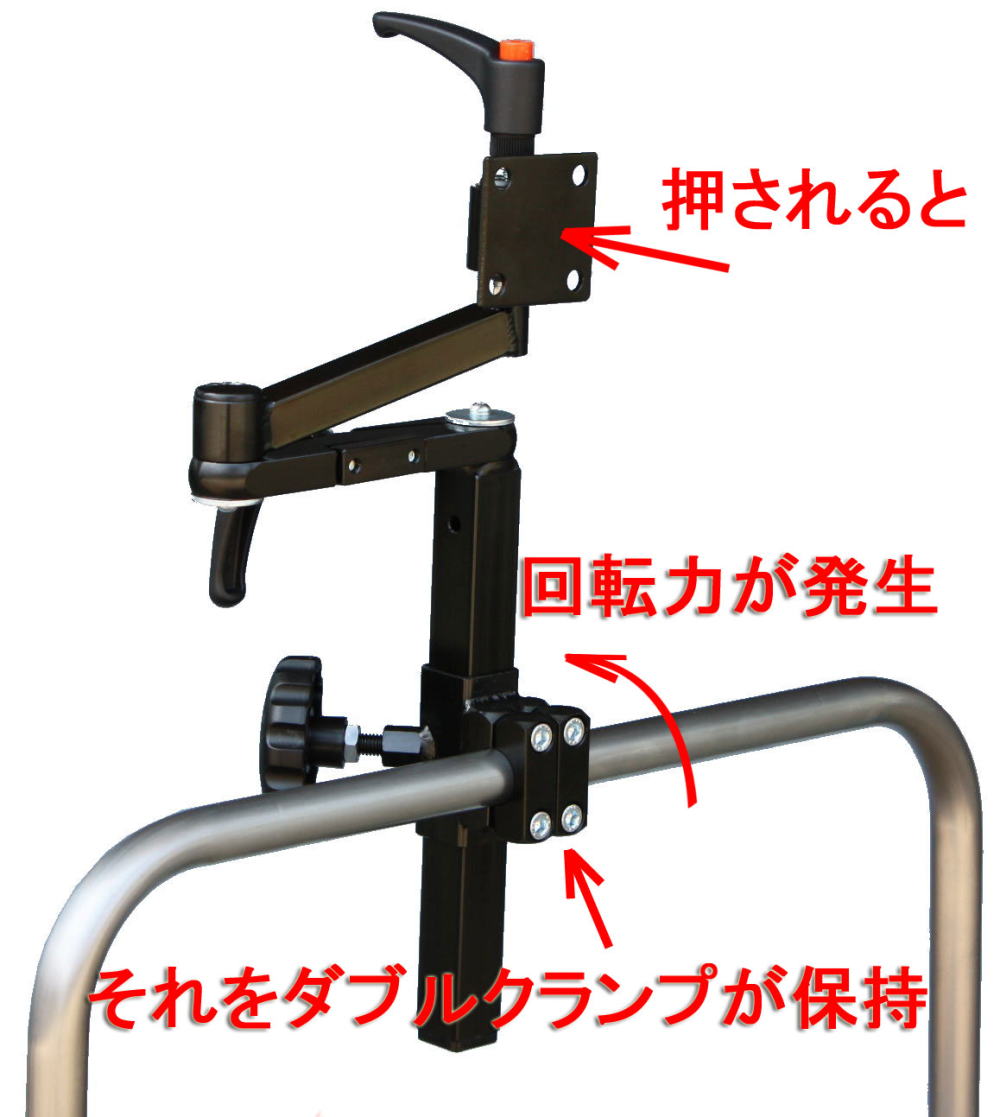

    右上図のように枕部が押されますと、ヘッドレスト金具に回転力が生じます
    その回転力を車いすフレームのわずか19mmや22mmの直径で保持することは
    受け金具にとって大変厳しい状況です

    この課題をクリアするために、より強力にパイプを保持できるよう
    2個のクランプ金具(ダブル)で掴む方法にすることで強力な保持力を達成しました

    また枕にかかる力が比較的小さい場合は1個のクランプ金具(シングル)でも
    対応できる場合がございます。ご相談ください

    注意点
    車いすのパイプ直径と受け金具の直径が合いませんと、保持力を発揮できません
    車いすのパイプ直径のご確認をお願いします
    またご希望のパイプ直径を製作いたします、お問い合わせください
    強い緊張のある方にはダブル受け金具でも適していません

    横からのサポート

    姿勢が左右どちらかに傾いてしまう場合にも威力を発揮します
    右からのサポートが必要な時はMGK5R-Wを,左からサポートが必要な時はMGK5L-Wを選択ください

    車いすへの取付けに関して

    車いすの左右連結パイプに取り付けできます
    対応するパイプ直径は19mmと22mmがありますご指定ください。ご希望のパイプ直径を製作いたします

    中間関節ダブルクランパ、定圧ボールジョイントの詳細はMGK5L-K, MGK5R-Kを参照ください

    金具の材質 スチールにメッキ、重さ1.15kg
    オープン価格

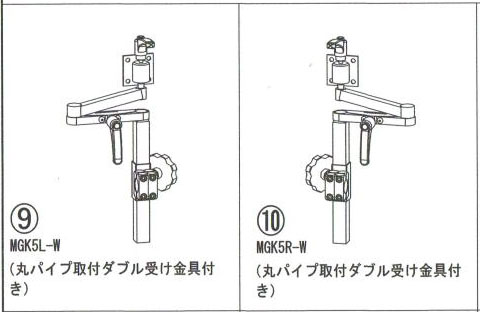

    MGK5L-W,MGK5R-W図



    • 浅枕、深枕

      彫りの浅いタイプと深いタイプの2種類をご用意しています。色は黒のみ

    ヘッドレストMGK5枕前
    MGK5枕後

    枕カバー

    枕カバーは伸縮性がありカバーのみ着脱可能ですから洗濯も簡単です
    材質 ポリエステル

    枕カバー

    枕の寸法図

    浅枕図面

    浅枕

    深枕図面

    深枕
