特徴

MLBJ1924-SUSはアングルBJ19-SUSや
アングルBJ19TW-SUSの操作性をより向上させた製品です

操作性向上のポイント

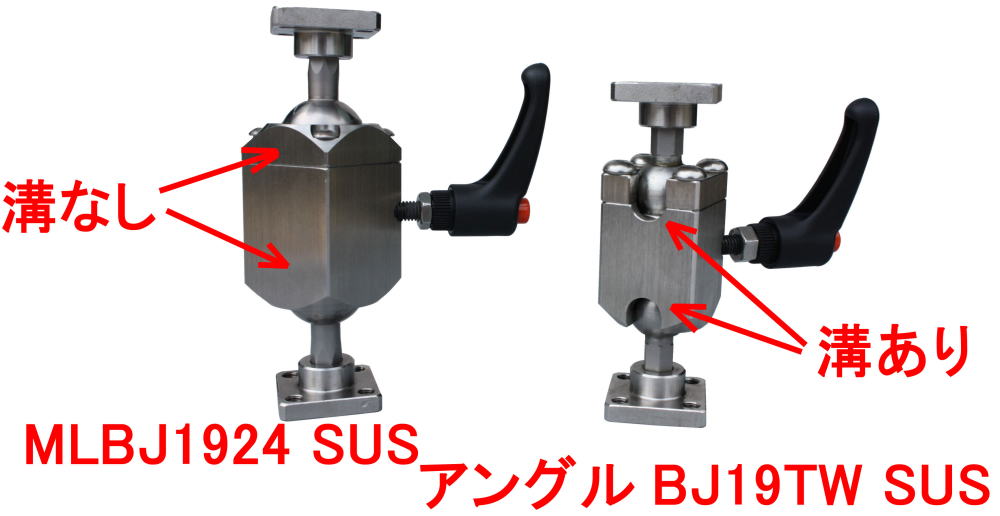

MLBJ1924-SUSはフレームにボール軸が入り込む溝を無くすことで
位置決め時に溝を探す手間やひっかかりをなくしました

フレームに溝がない形状で可動域を確保する方法

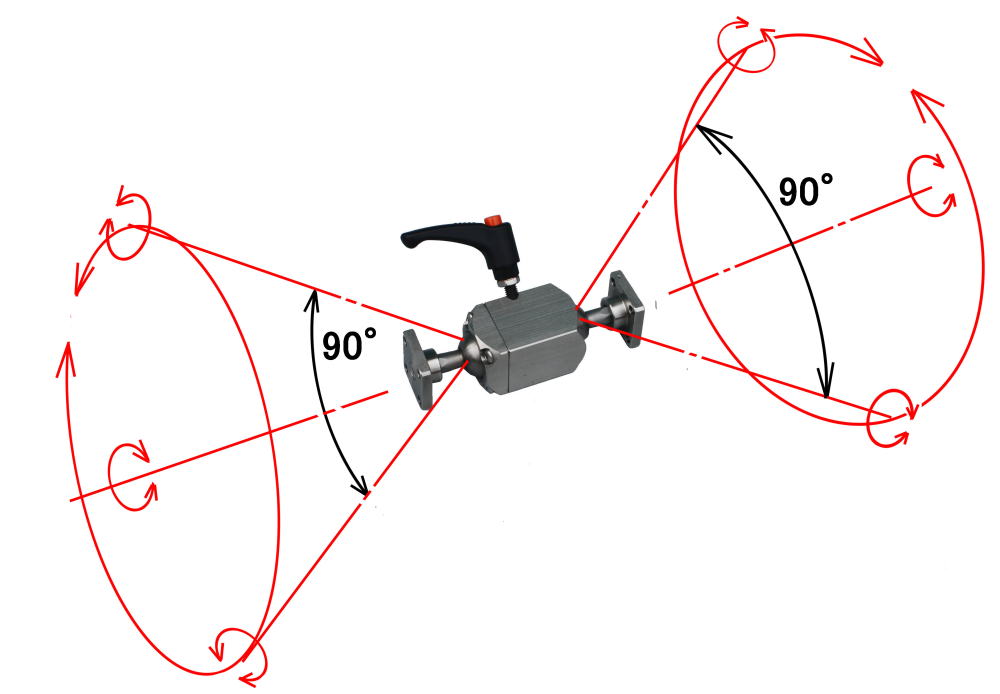

ボールから出る軸径を変えずにボールの球径をこれまでの19mmから24mmへ拡大することで
首振り角90度の可動域を確保しました
可動域はアングルBJ19-SUSに若干勝りますがアングルBJ19TW-SUSには及びません

これによるデメリット
アングルBJ19-SUSよりフレームサイズが大きく重くなったのですが(+150g)
耐荷重、保持力ともアングルBJ19-SUSと同等です

使い方

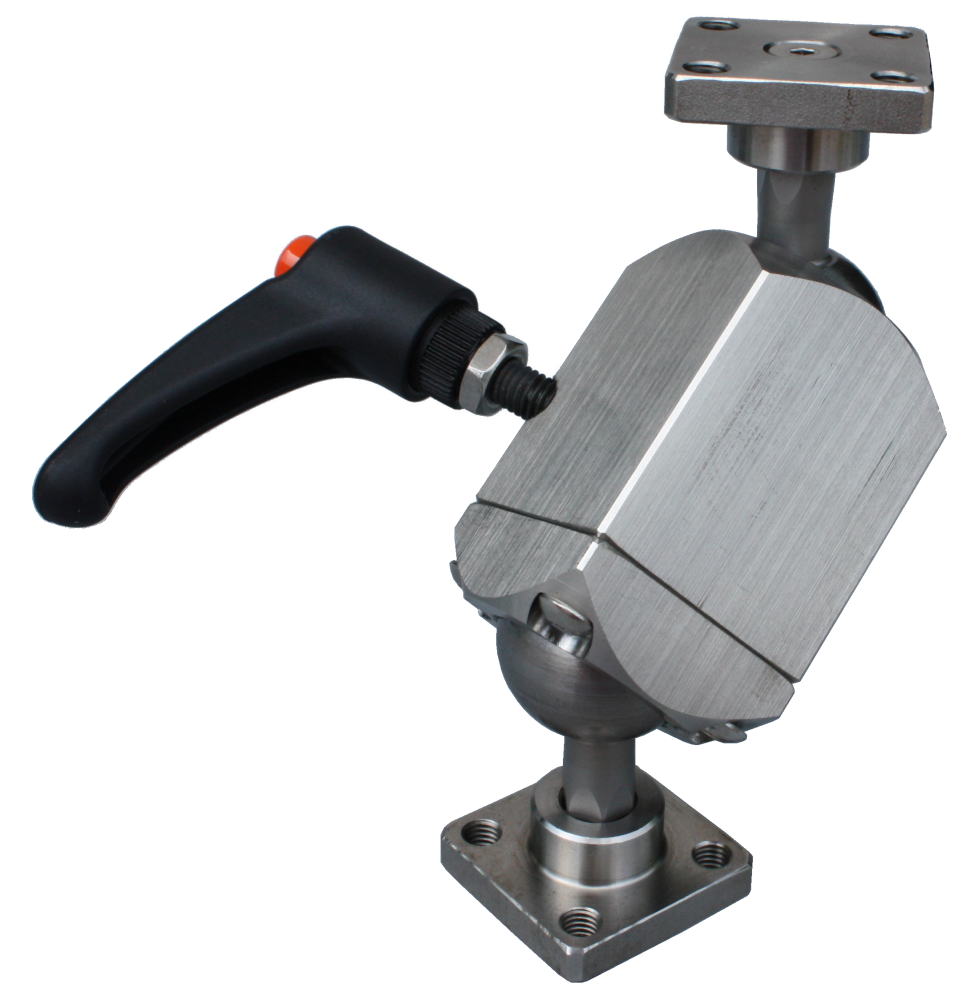

クランプレバーを緩めると両軸それぞれのジョイントの位置を変更できます
位置が決まればクランプレバーを締付けて固定します
クランプレバー1本で両軸をクランプ,アンクランプします

10Nm(約1kgfm)のトルクを保持でき耐荷重50N(約5kgf)です
ポジショニングが必要なあらゆる場面で活躍します
取付けるものの長さにより負荷トルクが変化しますので保持力の範囲内でお使いください
保持力10Nm(約1kgfm)はクランプレバー締付けトルク3Nm(約0.3kgfm)においての静荷重での値

注意
表記の耐荷重や保持力は静荷重での値です
衝撃が加わる場面
振動がある場面
繰り返し力が加わる場面
などでは耐荷重や保持力は小さくなりますのでご注意ください

よくあるお問い合わせ

ジョイントの保持力と耐荷重を比較して耐荷重が小さい理由
ジョイントの保持力はクランプレバーを締付けた状態での力です
一方,耐荷重はクランプレバーを緩めた時に耐えられる最大荷重で設計しております
耐荷重を超える負荷をかけないでください、重大事故の原因となります

寸法図

その他

金具の材質 ステンレス（SUS304等）
質量 480g
ステンレスは全く錆びない金属ではなく、鉄に比べ錆びにくい材質です
使用される条件により耐食性能が異なります

仕様変更も賜りますのでお問い合わせください

価格

オープン価格
