特徴

パソッテル液晶ディスプレイ用はベッドに寝た姿勢で
液晶ディスプレイを見られるように保持し高さや角度を調整するものです
H型フレームとU型フレームの選択にはベッド下の条件や介助時の取り回しなどをご考慮のうえお選びください

詳細

1.パソッテルの脚がベッド下に入り込むスペースがあるかご確認ください
パソッテルの脚は床から62mmあります

2.液晶ディスプレイ取り付け穴はVESA規格75mm,100mmを準拠しております

3.液晶ディスプレイの角度調整方法にAタイプとBタイプがあります

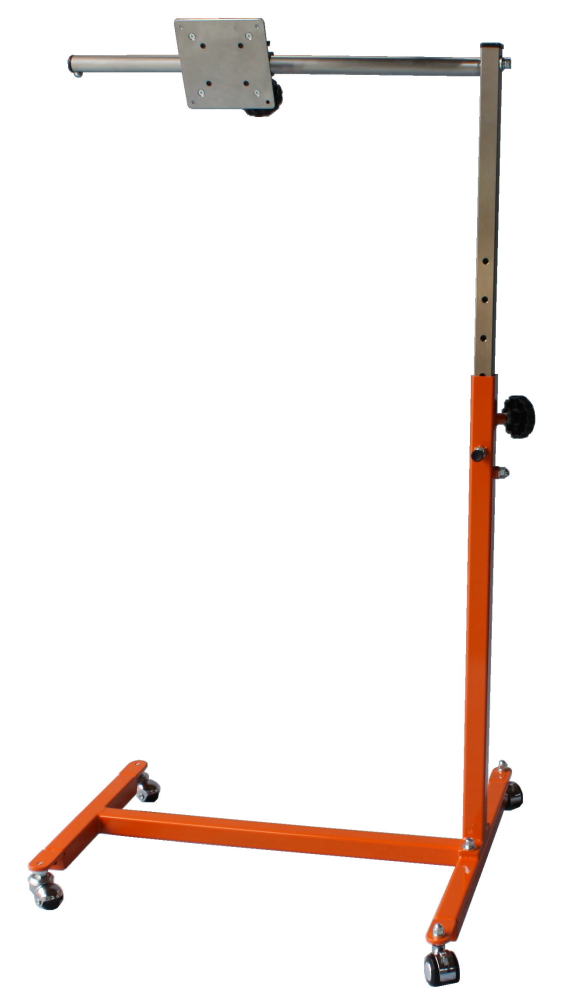

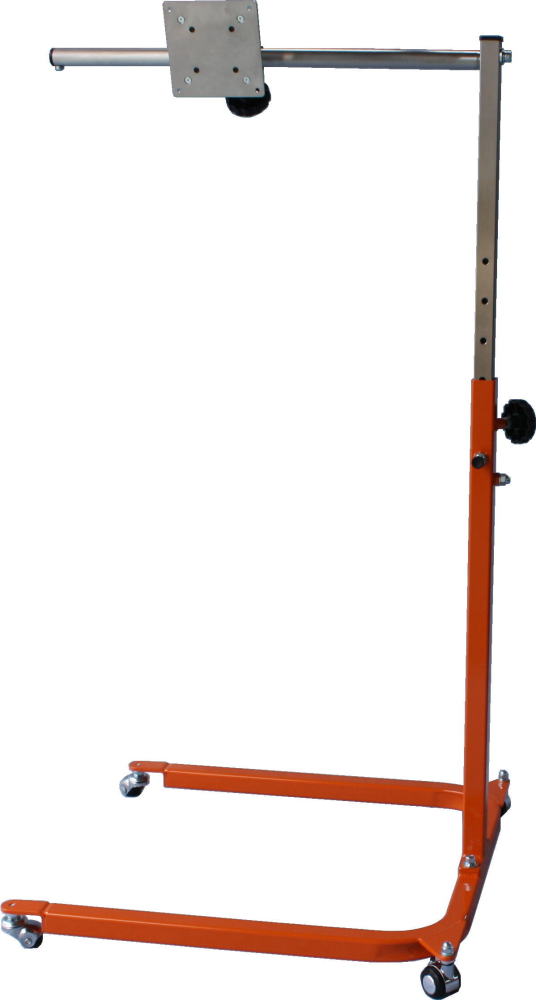

4.フレームの型をお選びください　H型フレームとU型フレームがあります

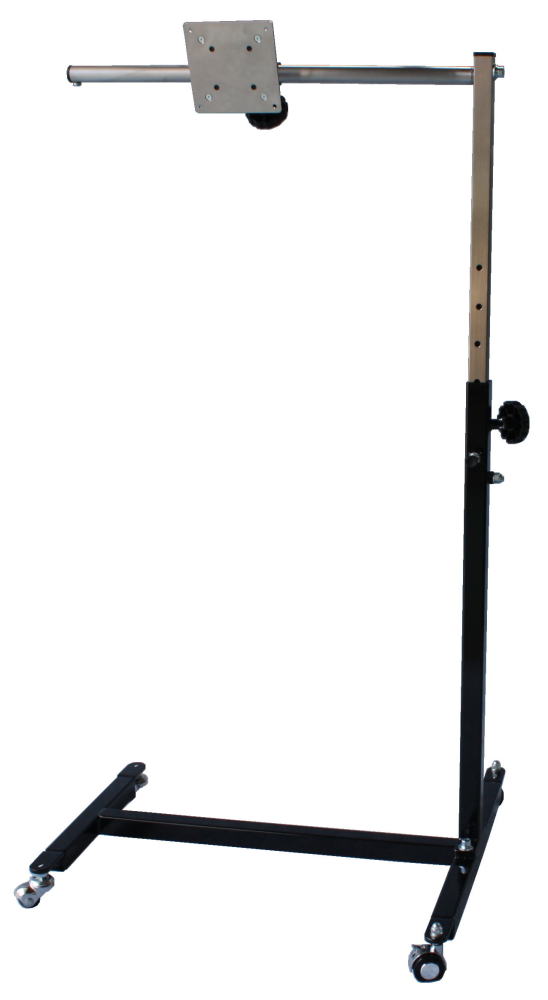

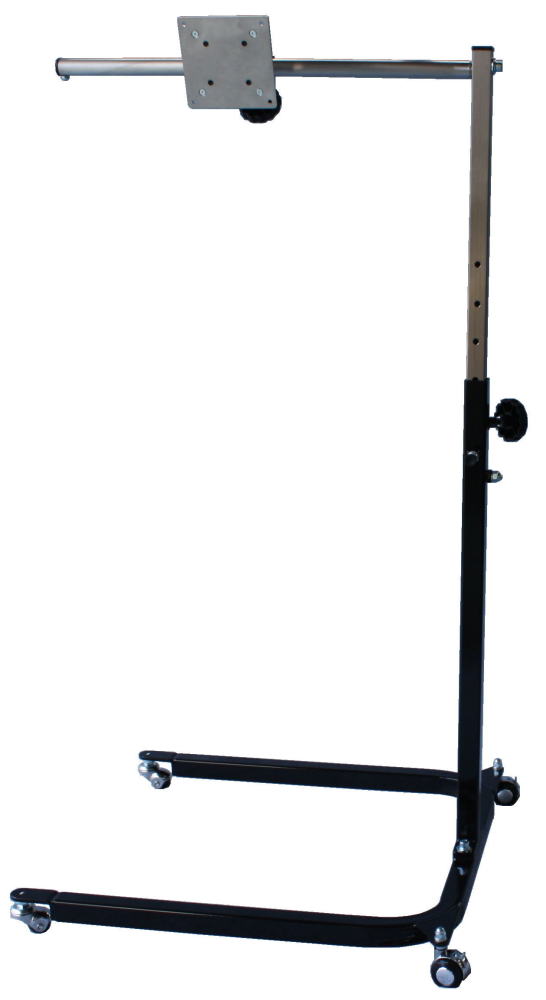

5.フレームの色をお選びください オレンジとブラックの2種類あります

液晶ディスプレイの角度調整方法によるAタイプとBタイプの違い

Aタイプ金具は
水平バーを中心に上向き下向きの調整可能、左右移動も
可能なシンプルな金具となっております

Bタイプ金具は
Ａタイプ金具と同じ上下の調整と左右移動機能に合わせ
弊社独自開発の定圧ボールジョイントを合体させることで角度調整が可能に！
これによりベッドの右側、左側、頭上側のいずれからパソッテルを
設置し直しても水平バーから液晶ディスプレイ用プレートを抜き差しせずに液晶ディスプレイ位置を調整できます

（定圧ボールジョイントとはクランプレバーを緩めても一気に姿勢を崩さないボールジョイントです）

支柱落下防止の安全対策

支柱高さの調整はなるべくセーフティーロックピンの入る位置で
お決めください
その後で支柱ロックノブを確実に締付けてください
やむを得ずセーフティーロックピンが入らない位置での高さの場合は
特に支柱ロックノブの固定を確実に行ってください
万が一支柱ロックノブが緩んでもセーフティーロックピンが支えますが
確実な固定をお願いします

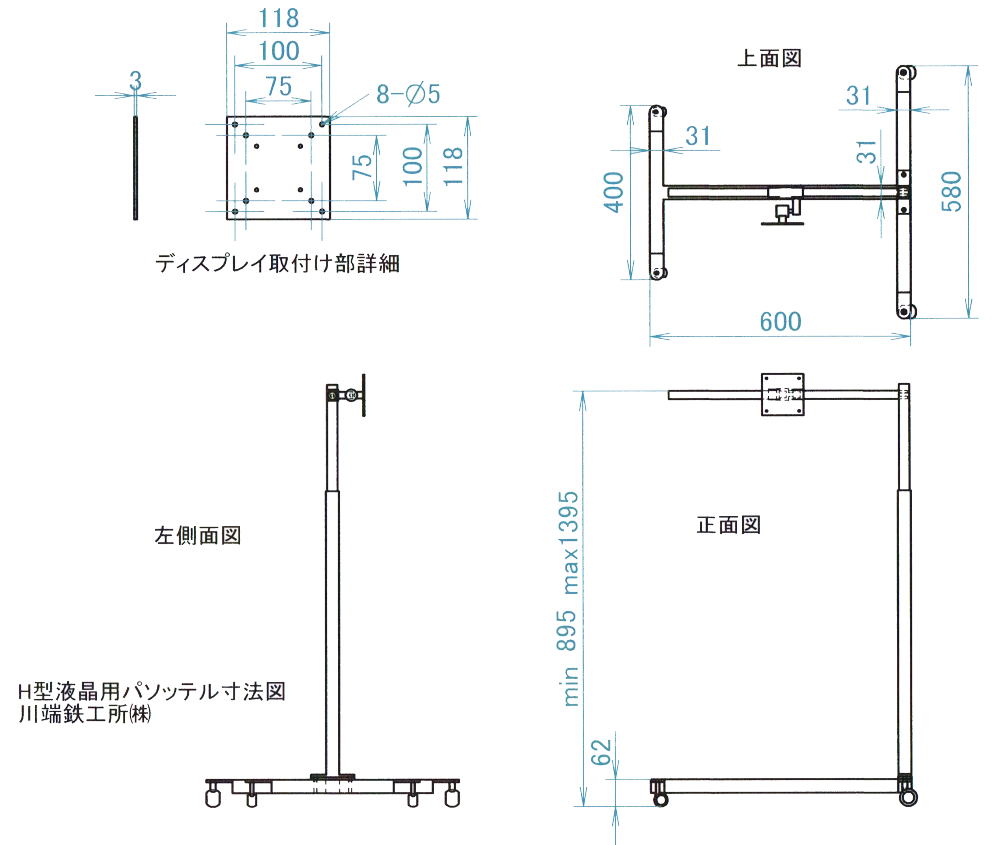

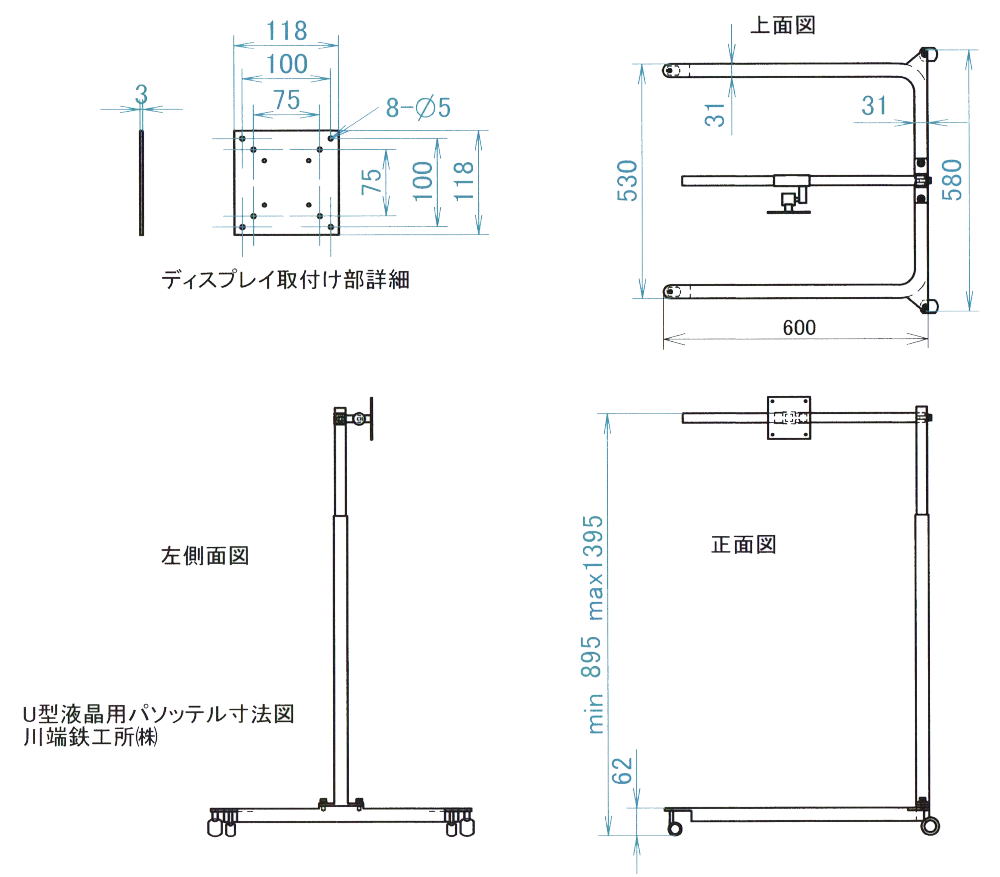

寸法図

その他

4輪自在キャスター 支柱側2輪にロック機能あり
色オレンジ,ブラックの2種類
耐荷重　H型、U型ともに6kg
画面サイズ　21インチ以下
重量　H型、U型ともに7kg
またオーダー対応もしております,お問い合わせください

価格

オープン価格

ご注文の前に下記ご確認ください

1.ベッド下部にパソッテルのフレーム脚が入り込むスペースがありますか,フレーム脚は床から62mmあります
2.液晶ディスプレイ取り付け穴はVESA規格75mm,100mmの対応品ですか
3.角度調整方法 Aタイプ,Bタイプのどちらですか
4.フレームの型をお選びください　H型フレームとU型フレームがあります
5.フレームの色をお選びください オレンジとブラックの2種類あります
