特徴

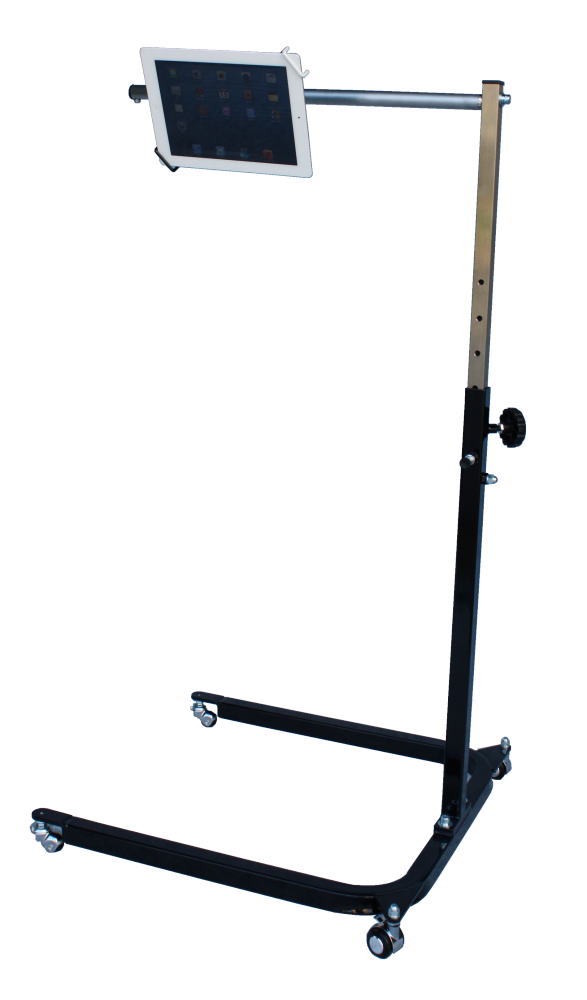

パソッテル　スパット用はベッドに寝た姿勢で
タブレットPCを見たりタッチ操作ができるように保持し高さや角度を調整するものです

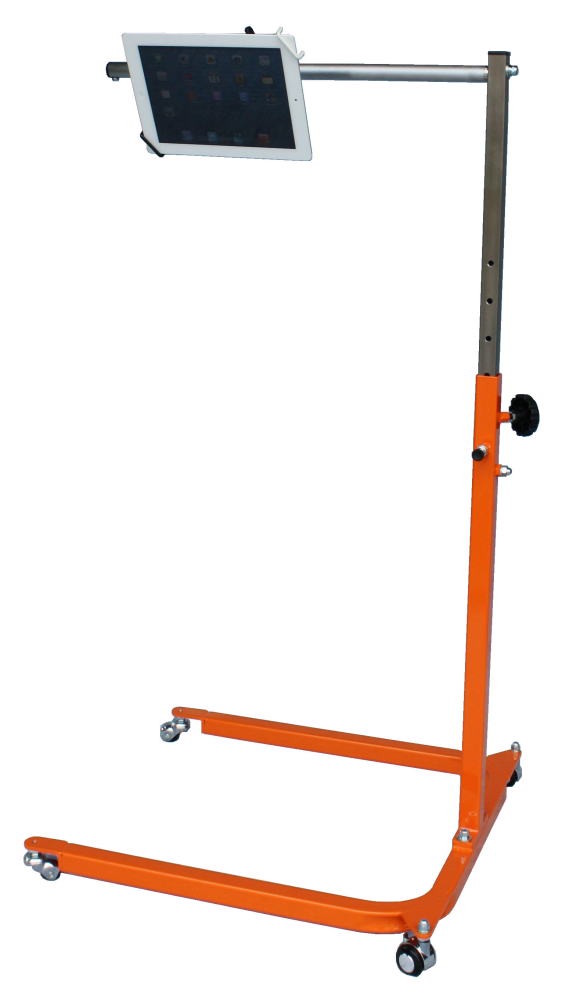

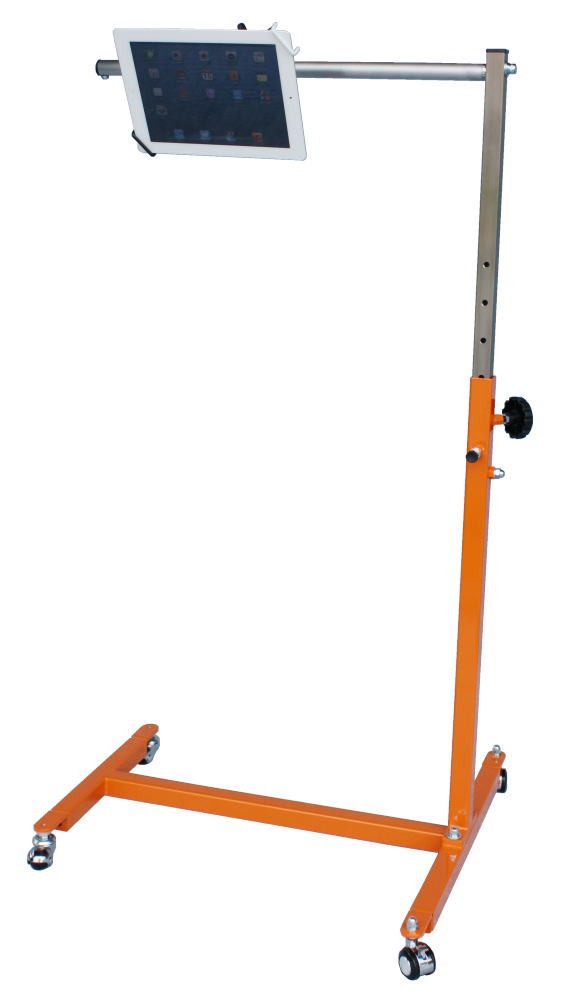

H型フレームとU型フレームの選択にはベッド下の条件や介助時の取り回しなどをご考慮のうえお選びください

タブレットPCは付属していません

タブレットPCホルダー　スパットの種類

7インチ用スパット.......ｉｐａｄ　ｍｉｎｉ　など
10インチ用スパット.........ｉｐａｄ　など
12.9インチ用スパット

タブレットの機種をお知らせください
機種によってワイヤーがボタンに干渉する可能性があります。
干渉する場合は追加での加工が必要となります。

10インチ用取と付け実績 (実機がない場合は木型で合わせています)

12.9インチ用取り付け実績　(実機がない場合は木型で合わせています)

個別対応の中身はブログへ

川端鉄工所　製作記

オーダー対応しております、お問い合わせください

スパットの特徴

タブレットPCの着脱がとても簡単で
しかもホールドに安心感がありタッチ操作にも不安を感じさせません
タブレットPCにカバーがかかっていても
伸縮長さとバネの反力の許容範囲内であれば問題なく取り付け可能です
ホールドワイヤーが伸縮側白色と固定側黒色で色分けされているのでグルグル回した後でも
取り外しに迷わないですみます
形状や構造がシンプルで前面からはホルダー部分が目立たずスッキリです

スパットのしくみ

ホールドワイヤーW（伸縮側　白色）がベースプレート内にあるスプリングで伸縮しますので 固定側のホールドワイヤーB（固定側　黒色）とでタブレットPCの対角を保持します
同時にそれぞれのホールドワイヤー自身のバネの反力でベースプレートをタブレットPC背面に引き寄せホールドします

着脱方法

取り付けはタブレットPCの一方の肩を伸縮する白色のホールドワイヤーWに挿入し
対角の肩が黒色のホールドワイヤーBを少し超えるまで押し出します
この時すでにベースプレートとの間にバネの反力が生じますので
タブレットPCをベースプレート側に押し込みながら挿入させます
あとはタブレットPCを確実に保持するために両方のホールドワイヤーを隙間のないようになじませて完了です

取り外す場合はタブレットPCを白色のホールドワイヤーW側に押し出して黒色のホールドワイヤーBから
タブレットPCの肩を抜きます
この時バネの反力がありますのでタブレットPCが跳ね上がらないように押さえながら慎重に抜いてください
着脱にはタブレットPCを落下させないよう十分注意して行ってください

タブレットPCホルダー　スパットの取り付け可能寸法

タブレットPC10インチ用
最大 縦271mm　横177mm　厚さ13mm
最小 縦240mm　横185mm　厚さ8mm

パソッテルフレームの詳細

1.パソッテルの脚がベッド下に入り込むスペースがありますか。パソッテルの脚は床から62mmあります
2.スパットの角度調整方法はBタイプのみとなります
3.フレームの型をお選びください　H型フレームとU型フレームがあります
4.フレームの色をお選びください オレンジとブラックの2種類あります

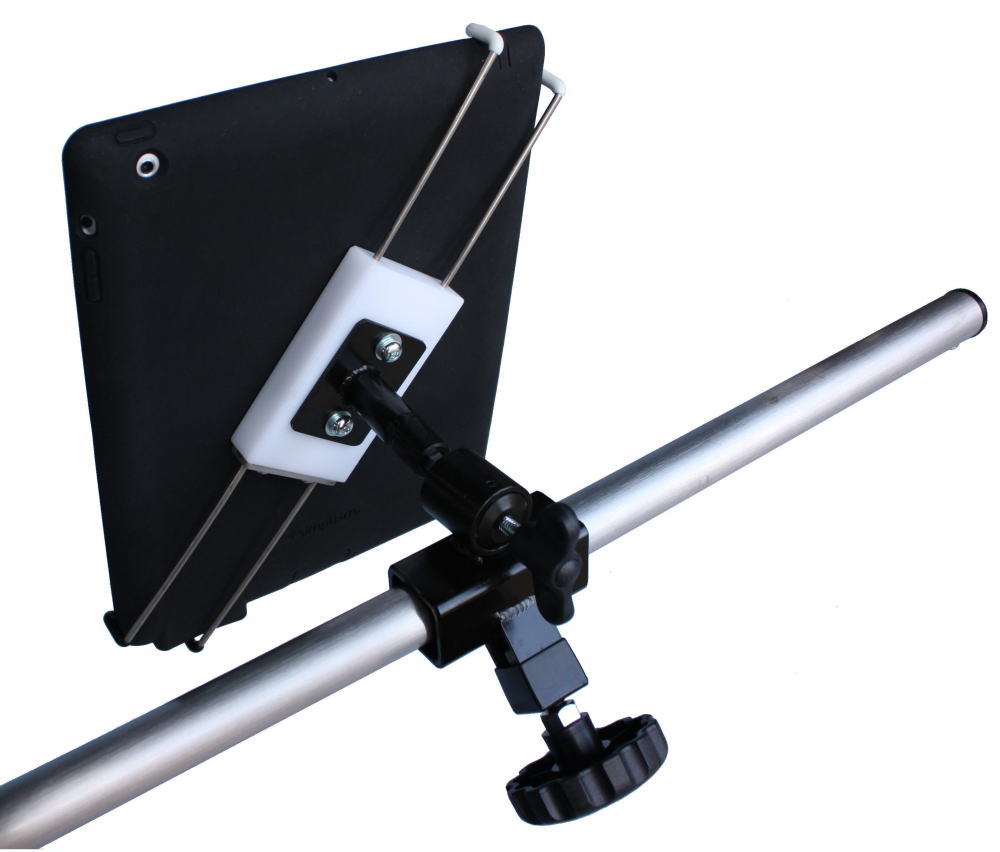

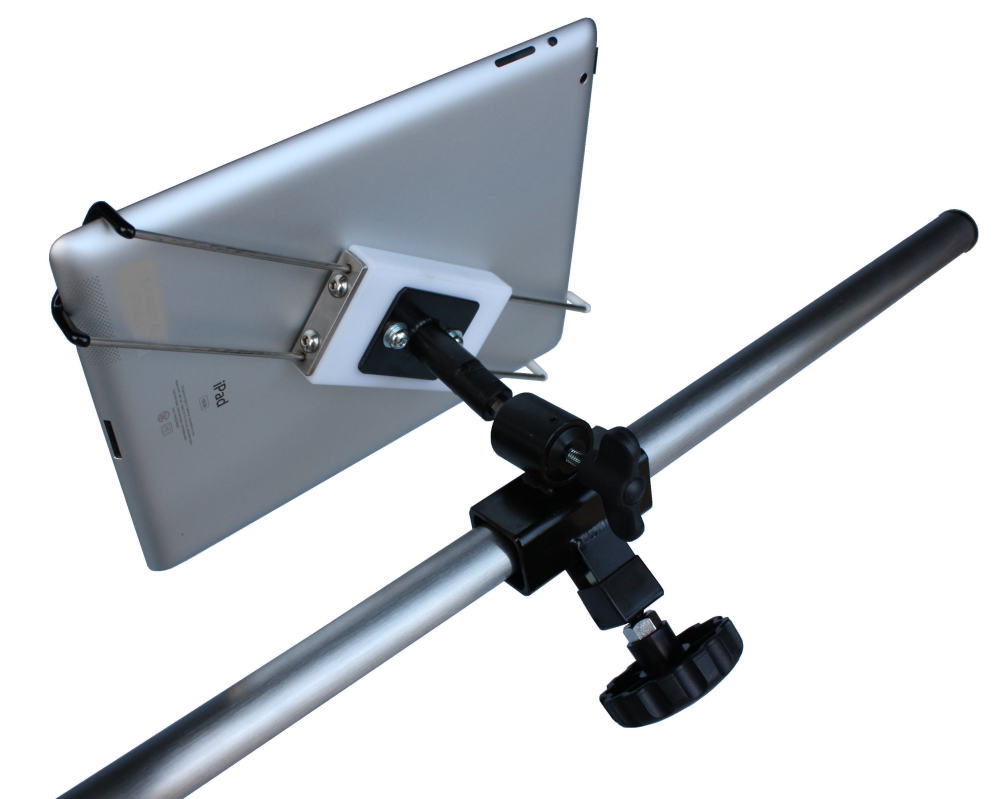

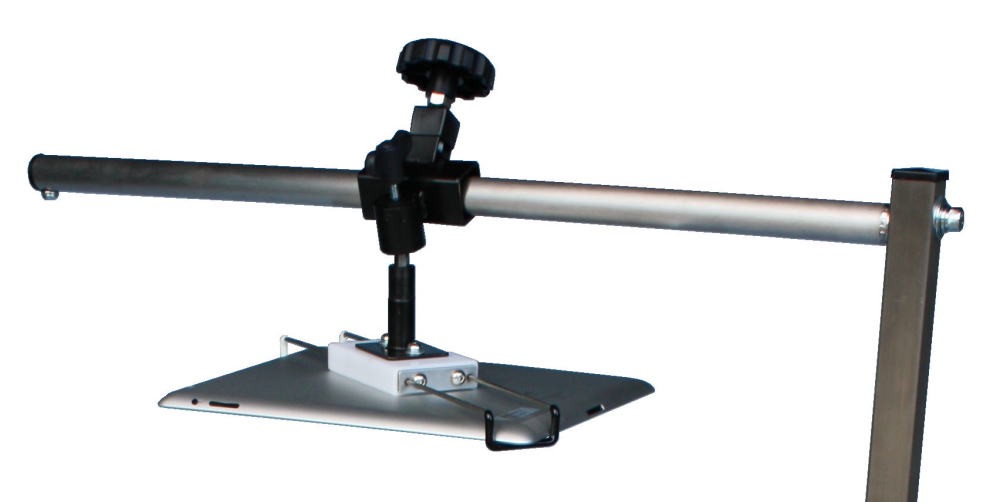

角度調整方法はBタイプ金具のみ

Bタイプ金具は
水平バーを中心に上向き下向きの調整と左右移動機能に合わせ
弊社独自開発の定圧ボールジョイントを合体させることで角度調整が可能に！
これによりベッドの右側、左側、頭上側のいずれからパソッテルを
設置し直してもスパットを抜き差しせずにタブレットＰＣ位置を調整できます

（定圧ボールジョイントとはクランプレバーを緩めても一気に姿勢を崩さないボールジョイントです）

支柱落下防止の安全対策

支柱高さの調整はなるべくセーフティーロックピンの入る位置で
お決めください
その後で支柱ロックノブを確実に締付けてください
やむを得ずセーフティーロックピンが入らない位置での高さの場合は
特に支柱ロックノブの固定を確実に行ってください
万が一支柱ロックノブが緩んでもセーフティーロックピンが支えますが
確実な固定をお願いします

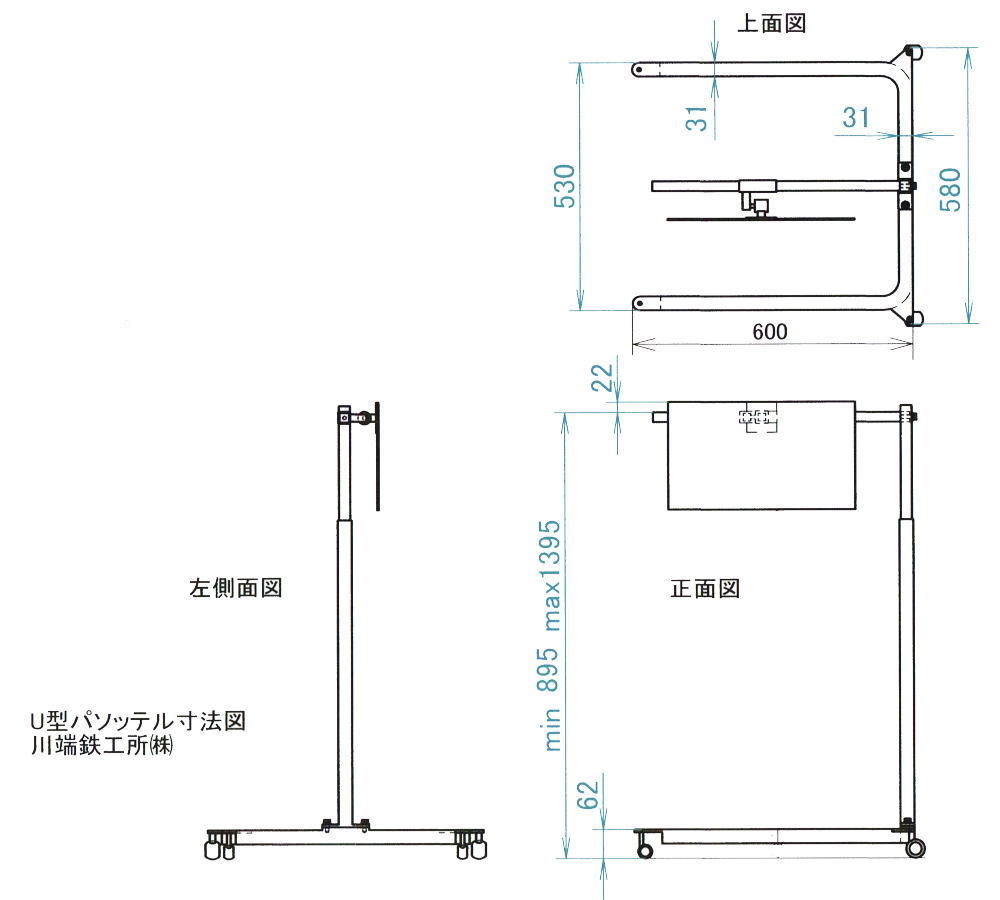

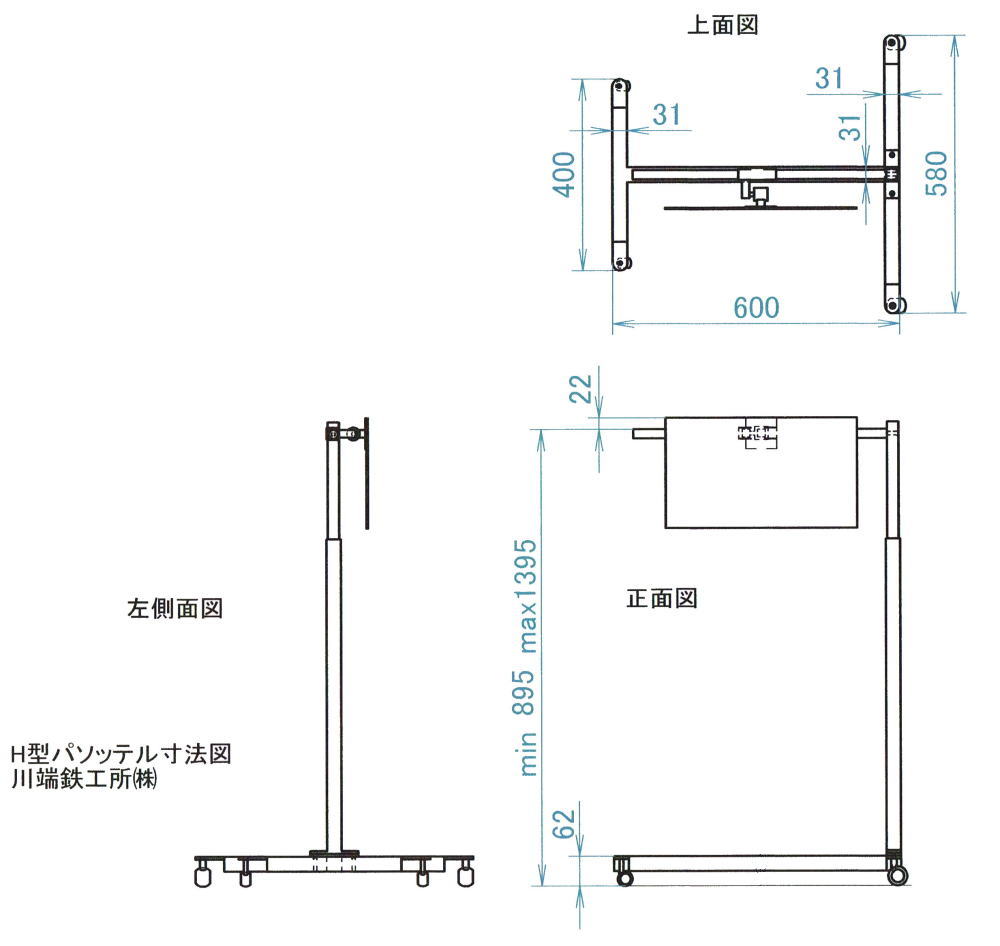

パソッテルフレーム寸法図

その他

4輪自在キャスター 支柱側2輪にロック機能あり

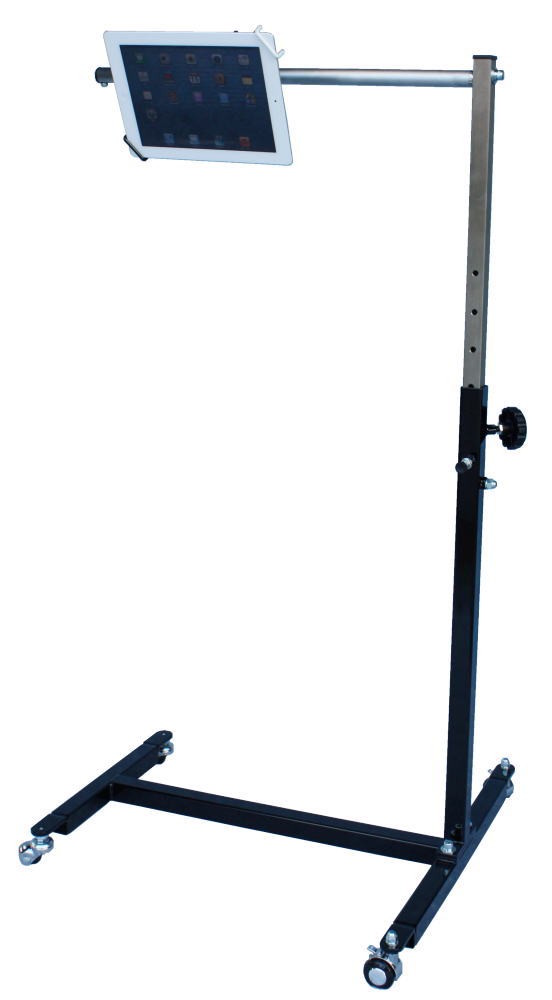

色オレンジ,ブラックの2種類
耐荷重　H型、U型ともに6kg
重量　H型、U型ともに8kg
またオーダー対応もしております,お問い合わせください

価格

オープン価格

ご注文の前に下記ご確認ください

1.ベッド下部にパソッテルのフレーム脚が入り込むスペースがありますか,フレーム脚は床から62mmあります
2.確認のためご使用のタブレットPCの機種名をお知らせください
3.フレームの型をお選びください　H型フレームとU型フレームがあります
4.フレームの色をお選びください オレンジとブラックの2種類あります
