タブレットPCホルダー　スパットの種類

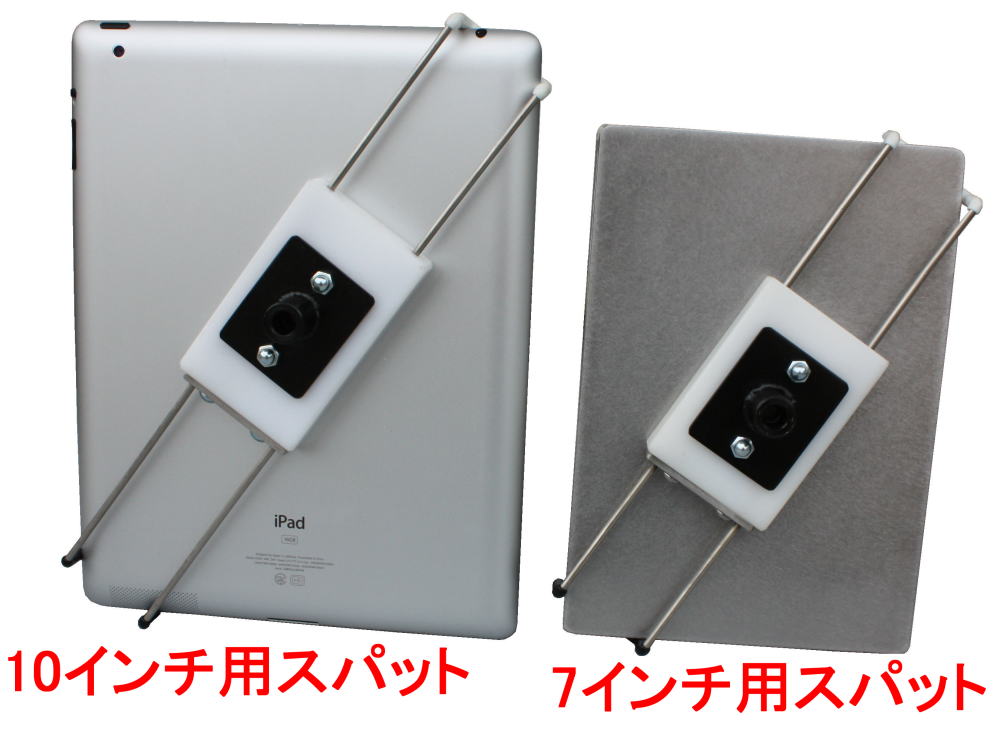

7インチ用スパット.......ｉｐａｄ　ｍｉｎｉ　など
10インチ用スパット.........ｉｐａｄ　など
12.9インチ用スパット

タブレットの機種をお知らせください
機種によってワイヤーがボタンに干渉する可能性があります。
干渉する場合は追加での加工が必要となります。

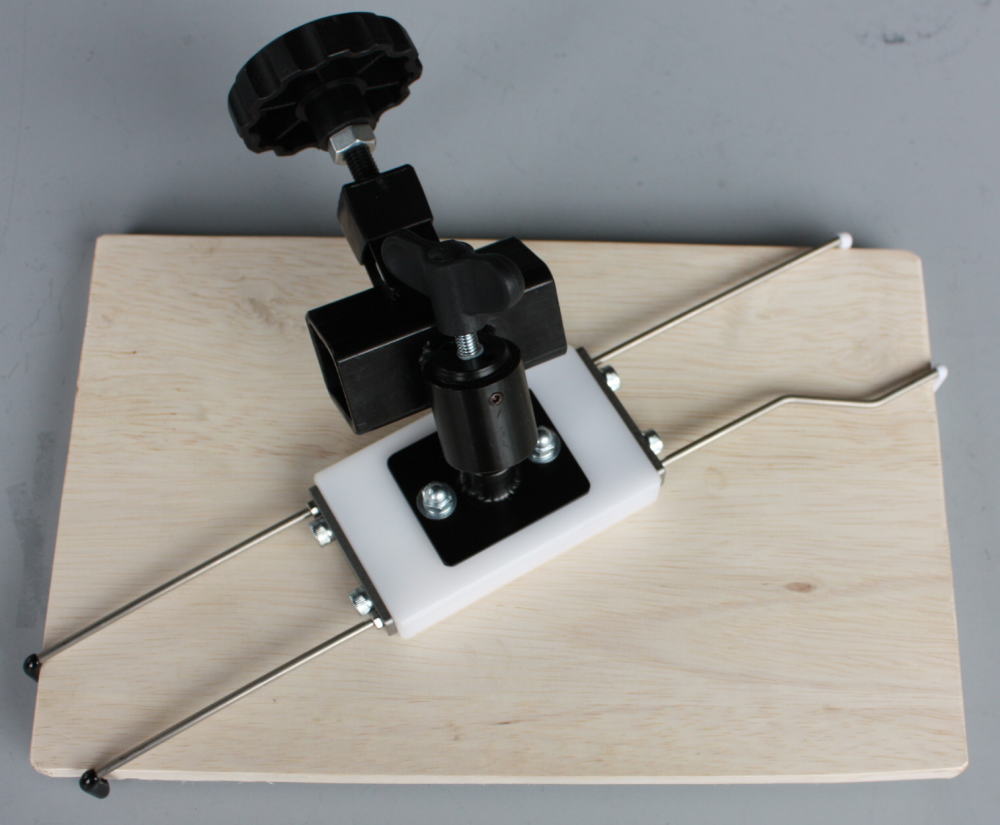

10インチ用取付実績 (実機がない場合は木型で合わせています)

12.9インチ用取付実績　(実機がない場合は木型で合わせています)

個別対応の中身はブログへ

川端鉄工所　製作記

オーダー対応しております、お問い合わせください

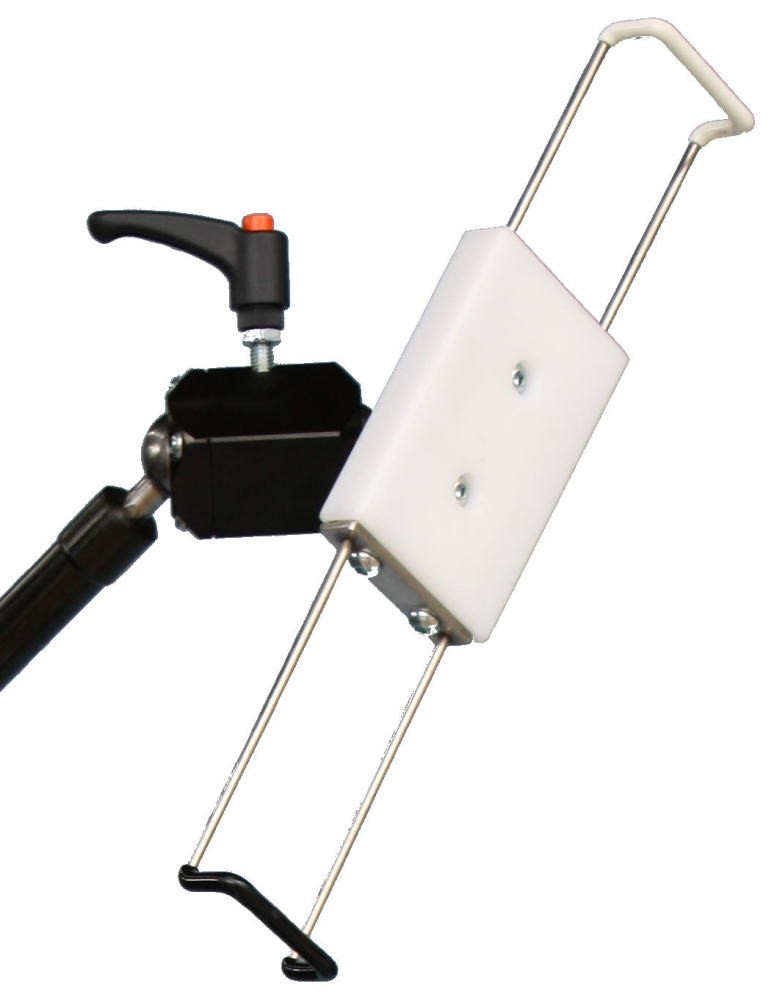

スパットの特徴

タブレットPCの着脱がとても簡単で
しかもホールドに安心感がありタッチ操作にも不安を感じさせません
タブレットPCにカバーがかかっていても
伸縮長さとバネの反力の許容範囲内であれば問題なく取付可能です
ホールドワイヤーが伸縮側白色と固定側黒色で色分けされているのでグルグル回した後でも
取り外しに迷わないですみます
形状や構造がシンプルで前面からはホルダー部分が目立たずスッキリです

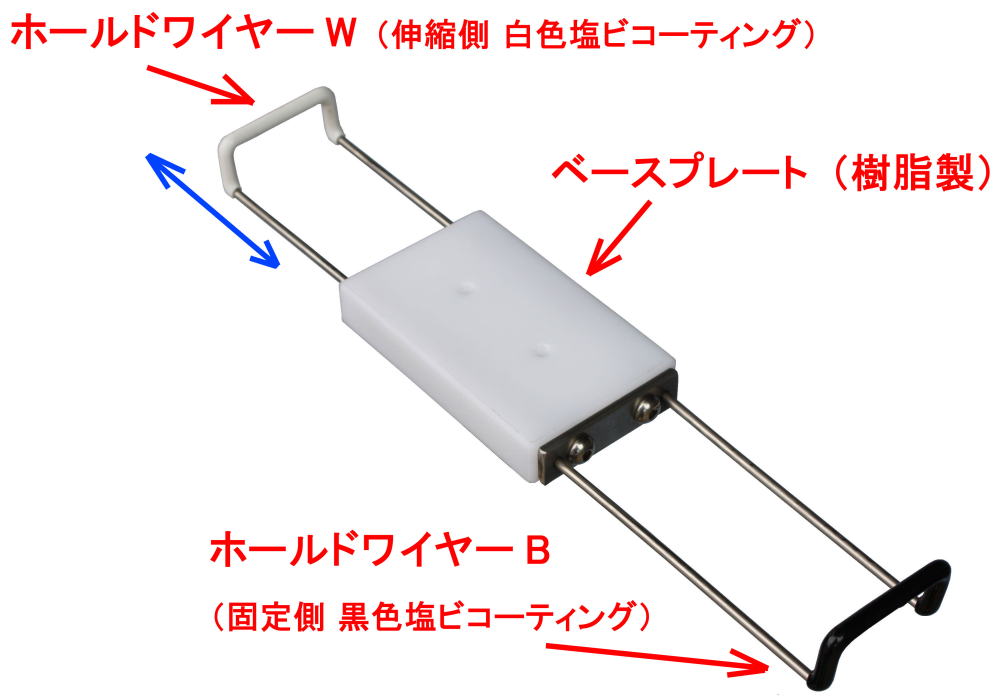

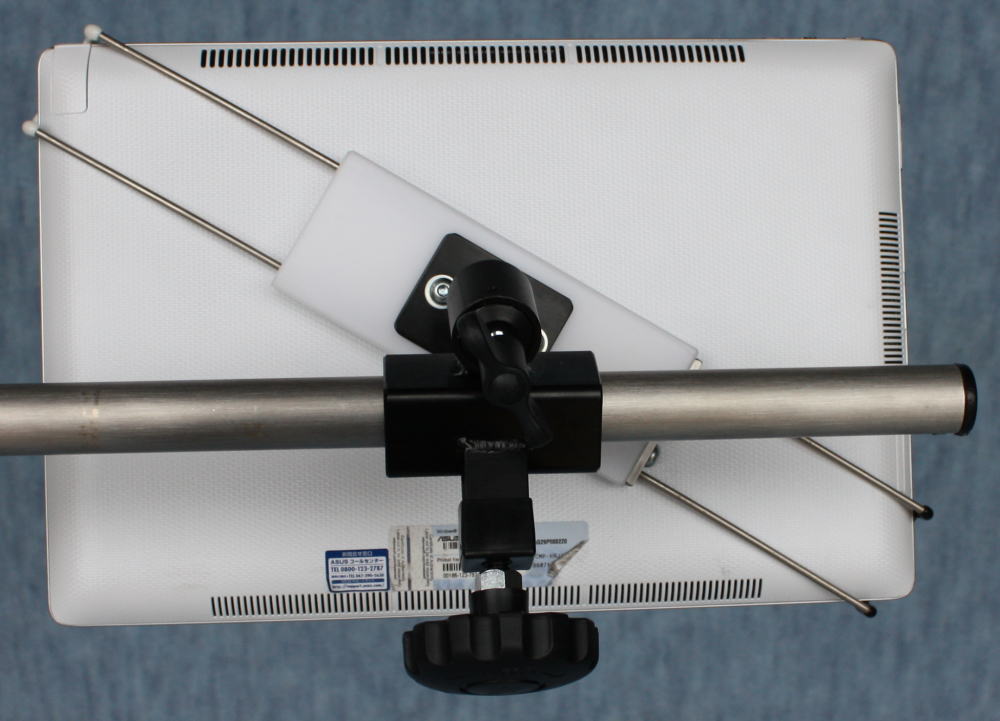

スパットのしくみ

ホールドワイヤーW（伸縮側　白色）がベースプレート内にあるスプリングで伸縮しますので 固定側のホールドワイヤーB（固定側　黒色）とでタブレットPCの対角を保持します
同時にそれぞれのホールドワイヤー自身のバネの反力でベースプレートをタブレットPC背面に引き寄せホールドします

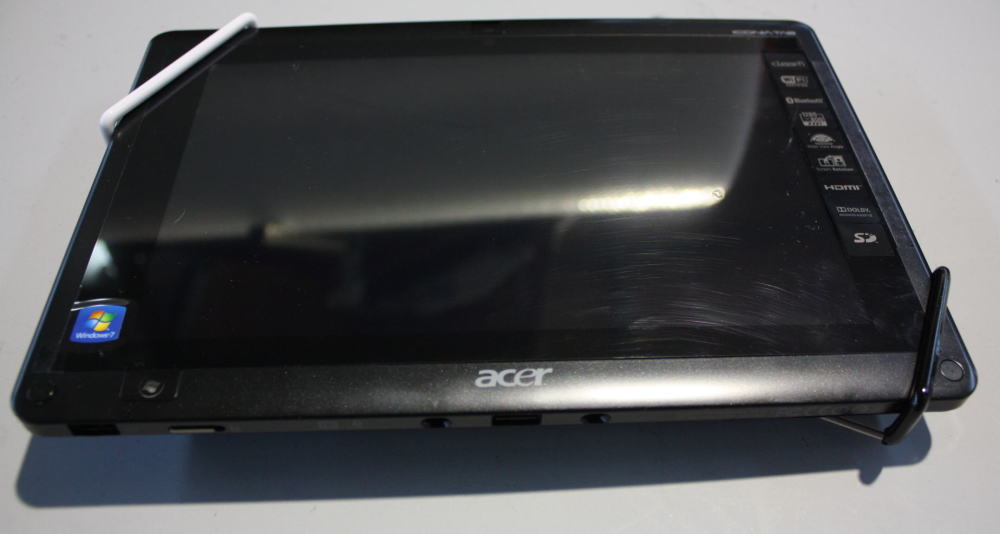

着脱方法

取付はタブレットPCの一方の肩を伸縮する白色のホールドワイヤーWに挿入し
対角の肩が黒色のホールドワイヤーBを少し超えるまで押し出します
この時すでにベースプレートとの間にバネの反力が生じますので
タブレットPCをベースプレート側に押し込みながら挿入させます
あとはタブレットPCを確実に保持するために両方のホールドワイヤーを隙間のないようになじませて完了です

取り外す場合はタブレットPCを白色のホールドワイヤーW側に押し出して黒色のホールドワイヤーBから
タブレットPCの肩を抜きます
この時バネの反力がありますのでタブレットPCが跳ね上がらないように押さえながら慎重に抜いてください
着脱にはタブレットPCを落下させないよう十分注意して行ってください

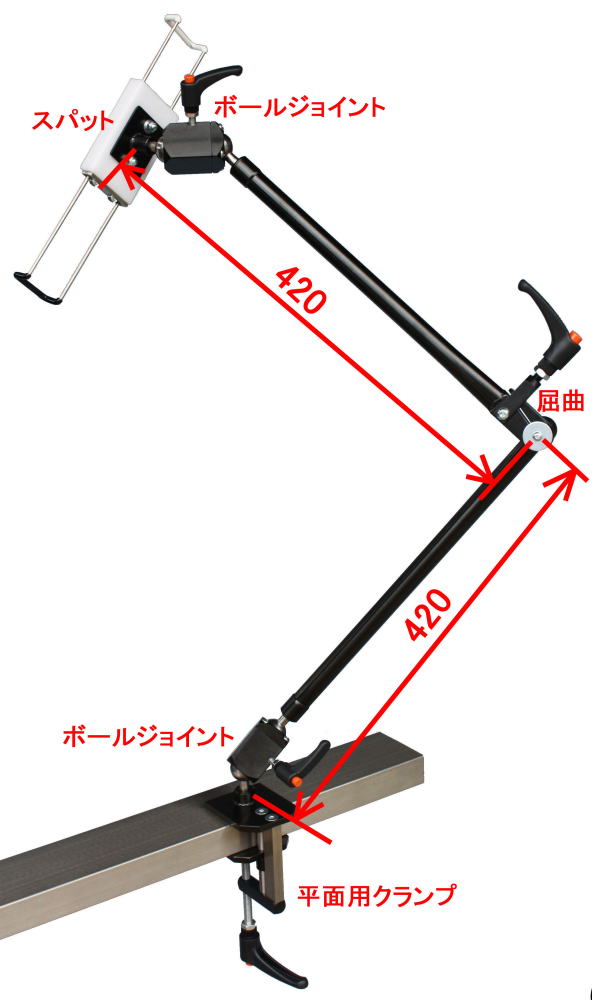

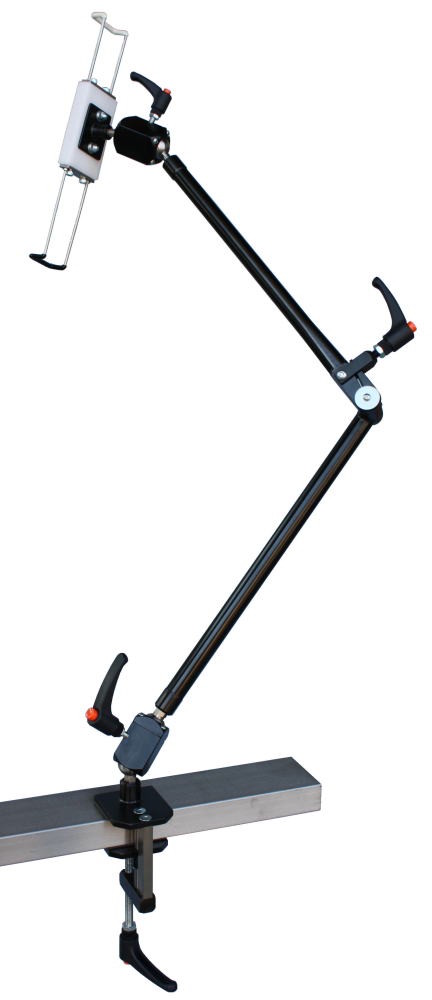

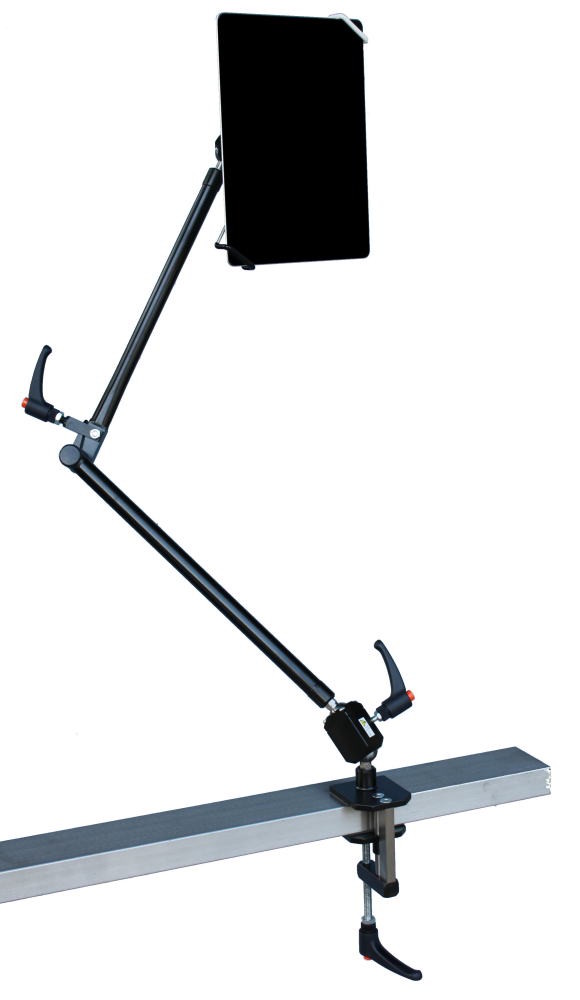

フリーアームの特徴

テーブルなどの平面にフリーアームを取付しタブレットを
お好みの位置に簡単にセットできます
2個のボールジョイントと屈曲ジョイントで構成しています

アーム全長約840mm
平面用クランプの把持範囲0から50mmまで
重さ 2.3Kg

その他

アームの材質 スチールにメッキ
仕様変更も賜りますのでお問い合わせください

価格

オープン価格

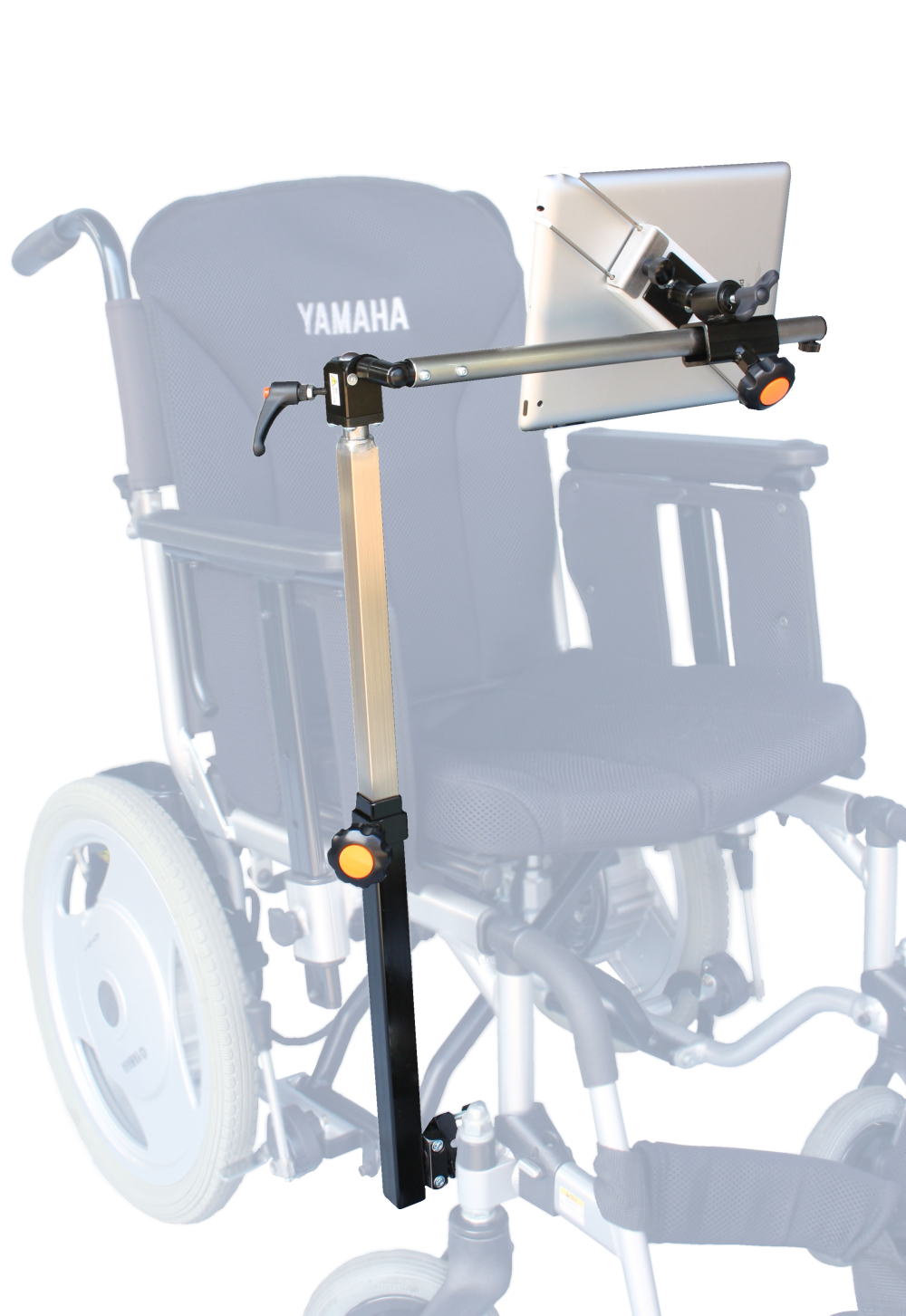

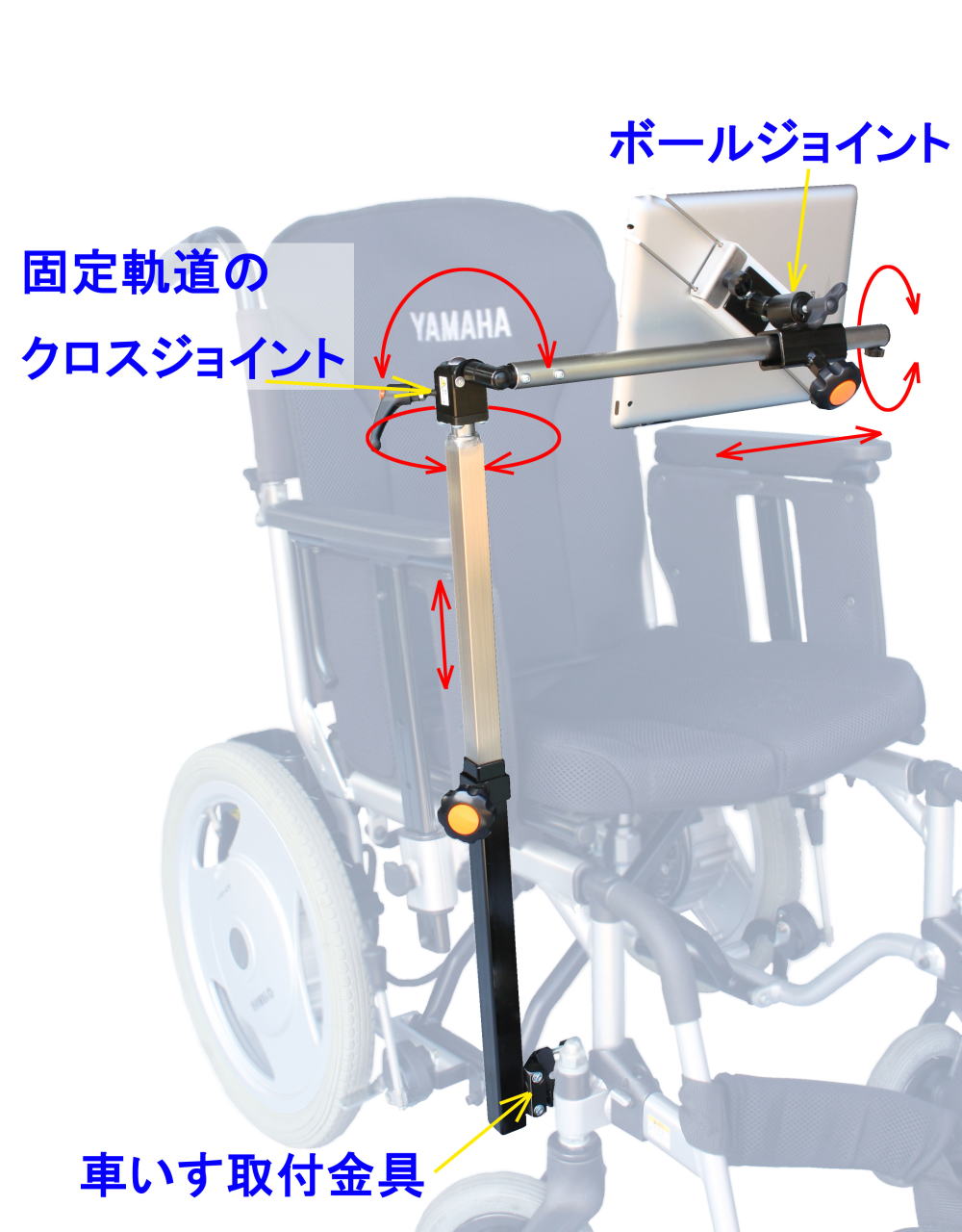

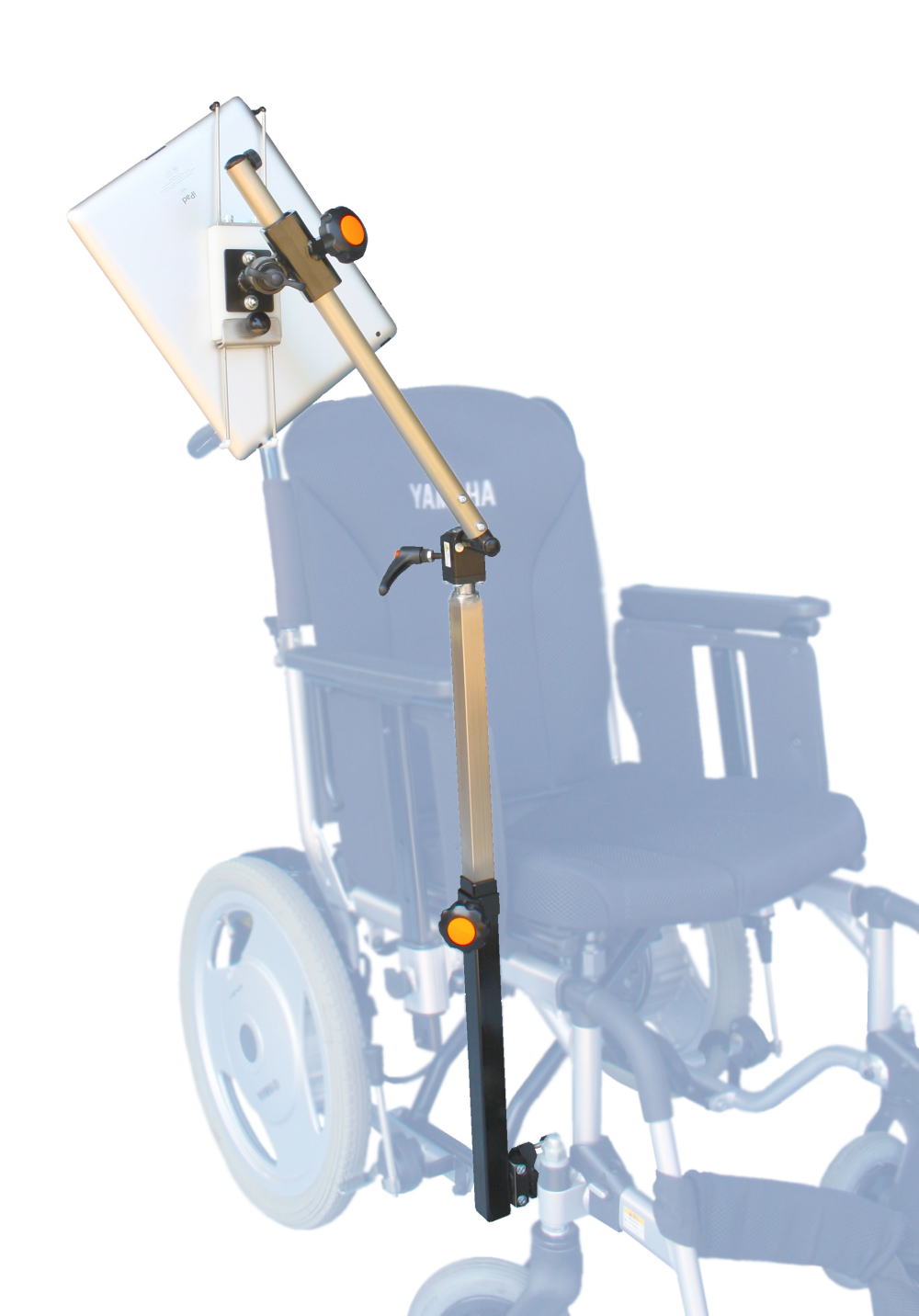

特徴

タブレットの位置調整がアーム全体を動かすことなく先端部だけで行えます

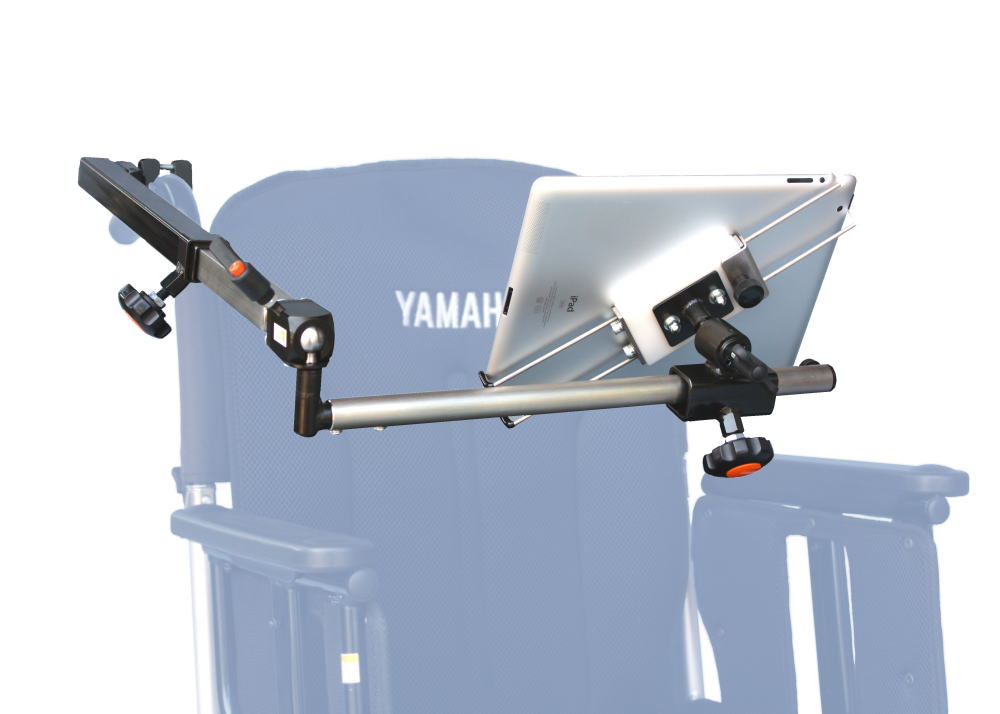

乗り降りの時は固定軌道のクロスジョイントを動かすだけで跳ね上げ、旋回が可能です

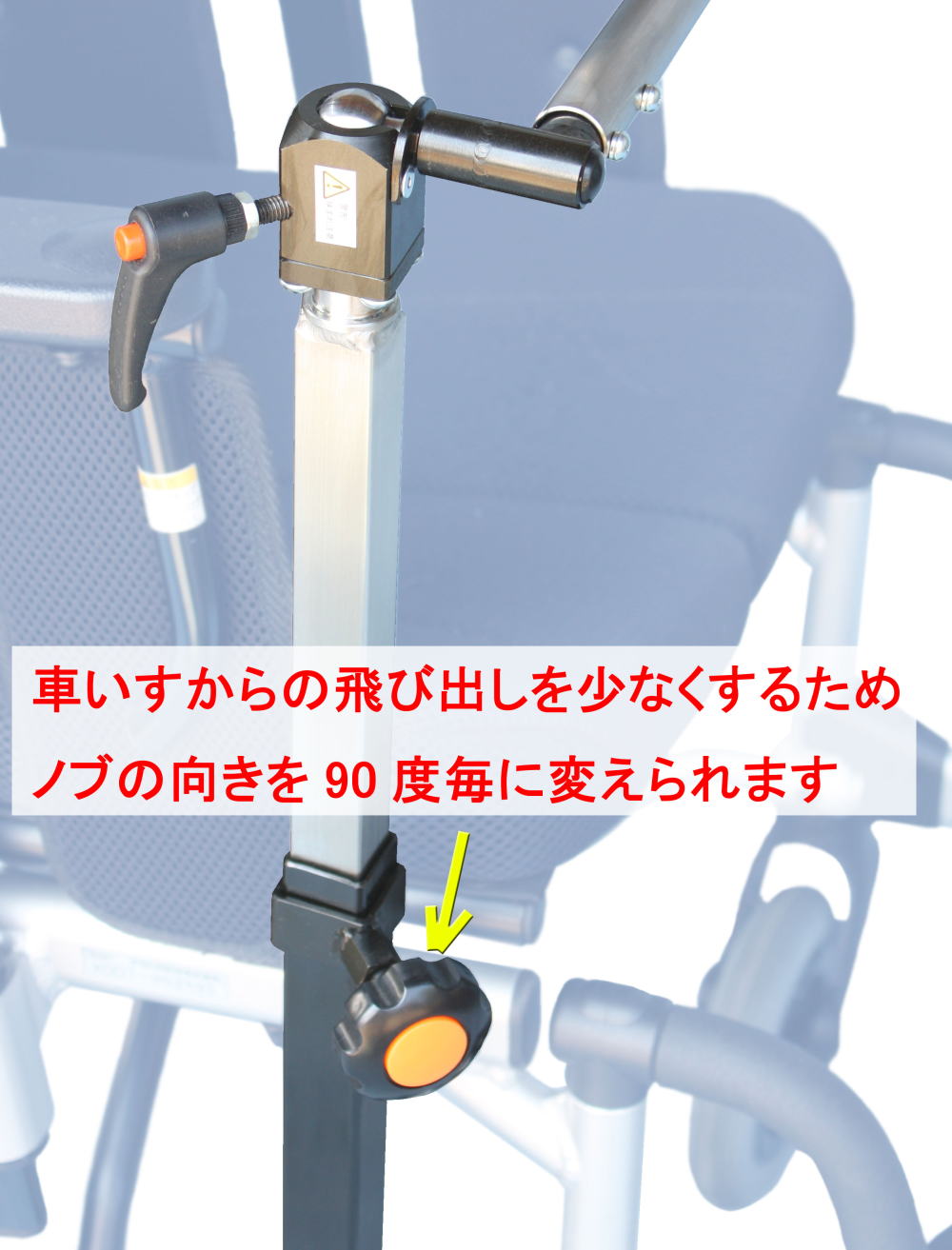

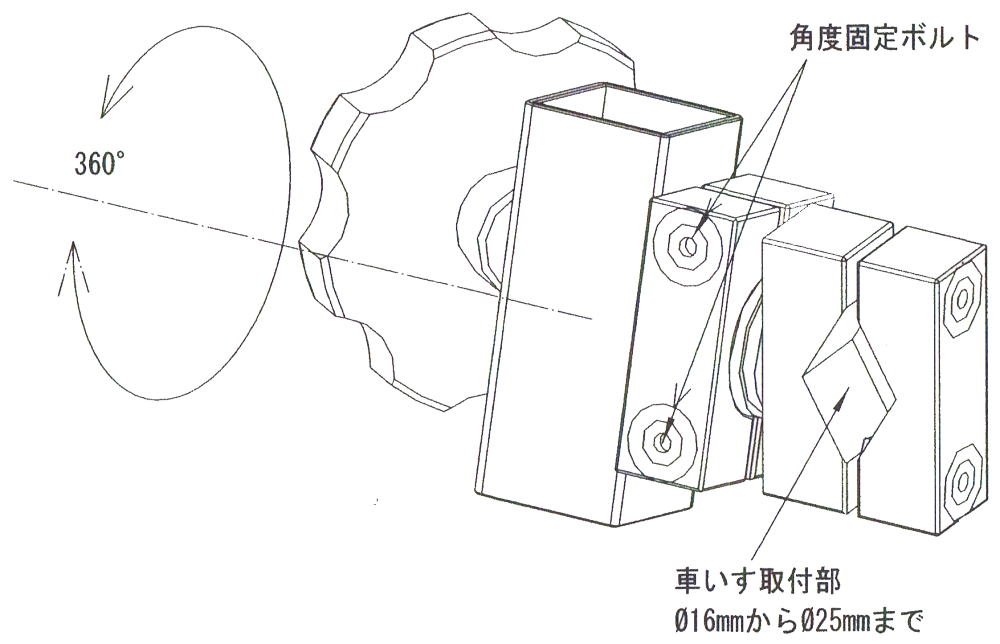

車いす取付金具は角度可変金具ですので取付スペースの限られた車いすでもアームを出しやすい設計です

アームを車いす取付金具から抜き差しできますので不要な時は抜くことができます

車いすフレームのパイプ径16mmから25mmまでに取付可能

従来品との違い
これまで2個あったジョイントを固定軌道のクロスジョイント1個にすることでシンプルになり

操作が分かりやすく軽量化も実現しました（2.7kgから2.1kgに、0.6kgの軽量化）価格も下がりました

価格

オープン価格

価格

オープン価格
