フリーアームは 丈夫な作り 確実な固定 頻繁な位置変更にもヘタリにくい、信頼性と耐久性のあるアームです
その分価格が高めとなりますが、長い製品寿命などと併せてご検討ください
設計から製造まで自社で行っております。 ステンレス製もございます
オーダーフリーアーム実例集もご覧ください
- フリーアーム

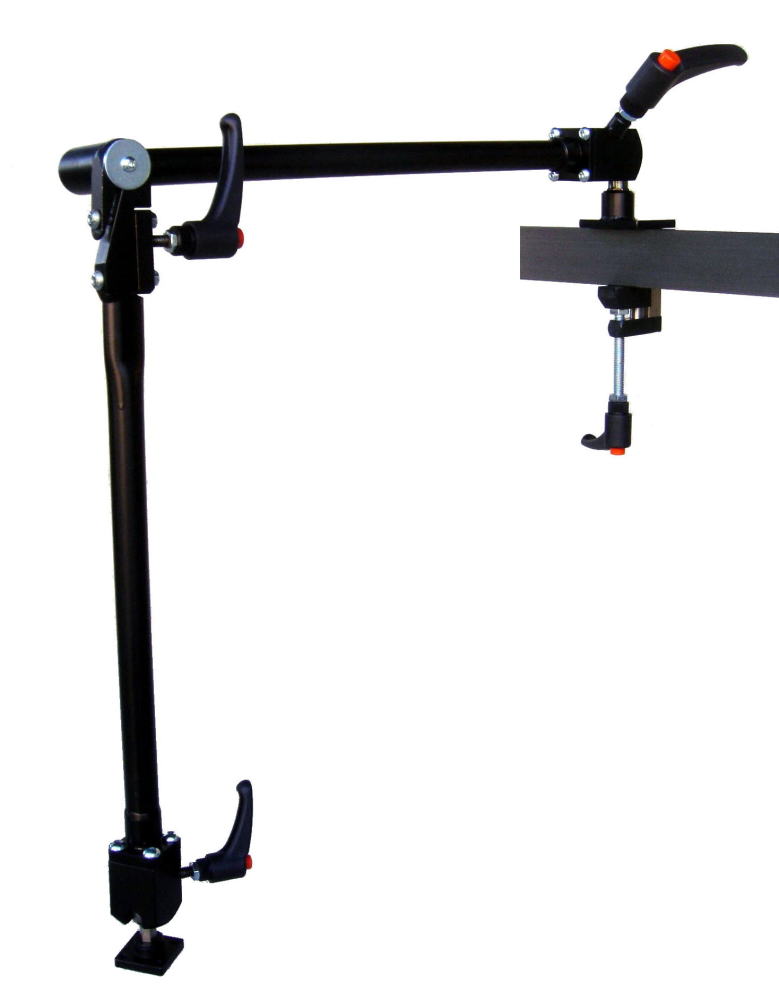

クランプ+アングル27+屈曲+アングル19+タッピング
クランプ+アングル27+屈曲+アングル19+タッピング

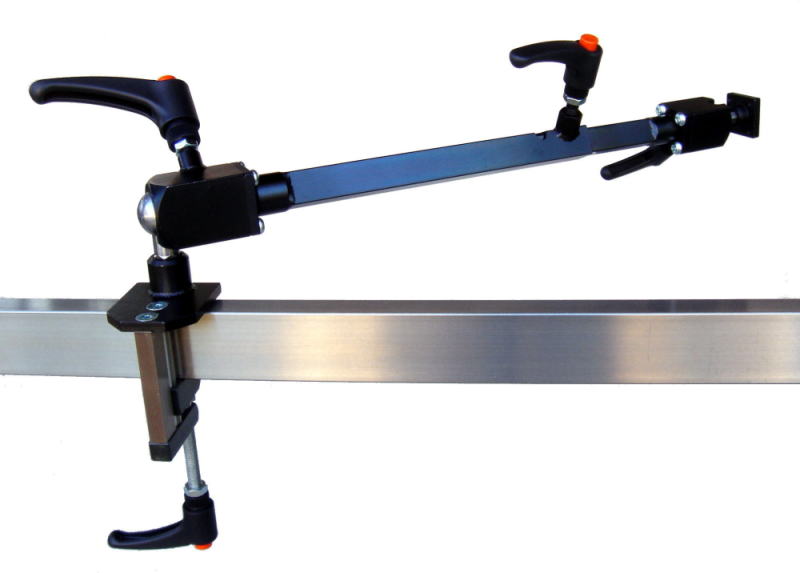

クランプ+アングル27+伸縮+アングル19+タッピング

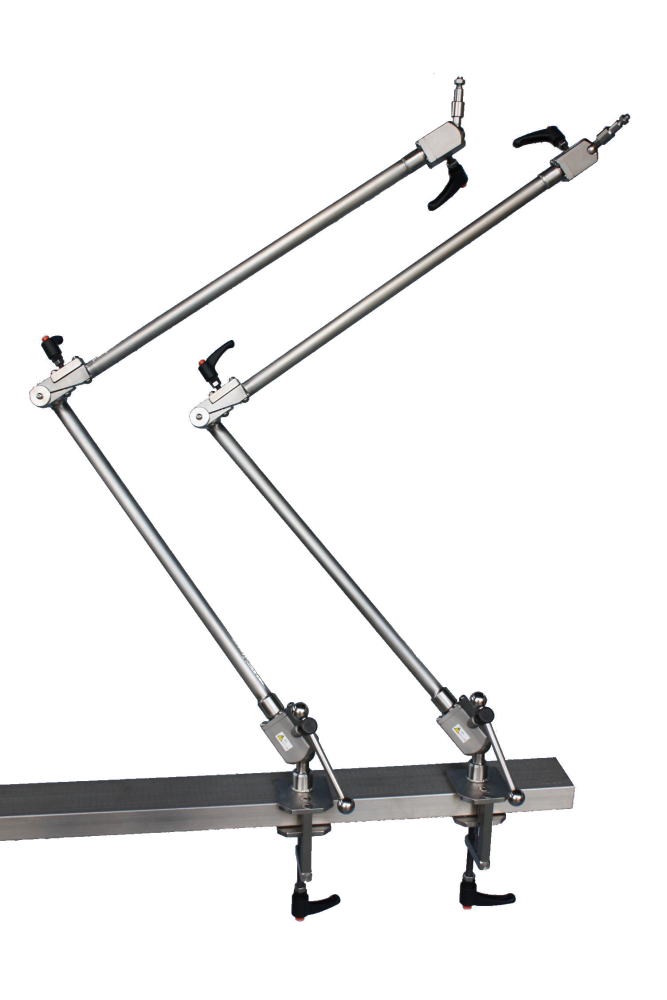

ステンレス製
特徴
基本的に以下の表のように
ベース取付部,第1関節,アーム,先端関節,ワーク取付部に分かれておりそれぞれを組み合わせます
またお客様のご希望の機能を組み込んだり関節の増減などもできますのでお気軽にお問い合わせください
お問い合わせの際,ワークの重量や形状,使用場面等,可能な範囲でお知らせ願います
フリーアームは受注生産となっており1個から賜ります
| ベース取付部 | 第一関節 | アーム | 先端関節 | ワーク取付部 |
|---|---|---|---|---|
| クランプ | アングルボールジョイント KXボールジョイントなど |
固定タイプ | アングルボールジョイント KXボールジョイントなど |
タッピングプレート |
| ベース板 | アングルボールジョイント KXボールジョイントなど |
伸縮タイプ | アングルボールジョイント KXボールジョイントなど |
カメラ用オスネジ |
| その他 | アングルボールジョイント KXボールジョイントなど |
屈曲タイプ | アングルボールジョイント KXボールジョイントなど |
その他 |

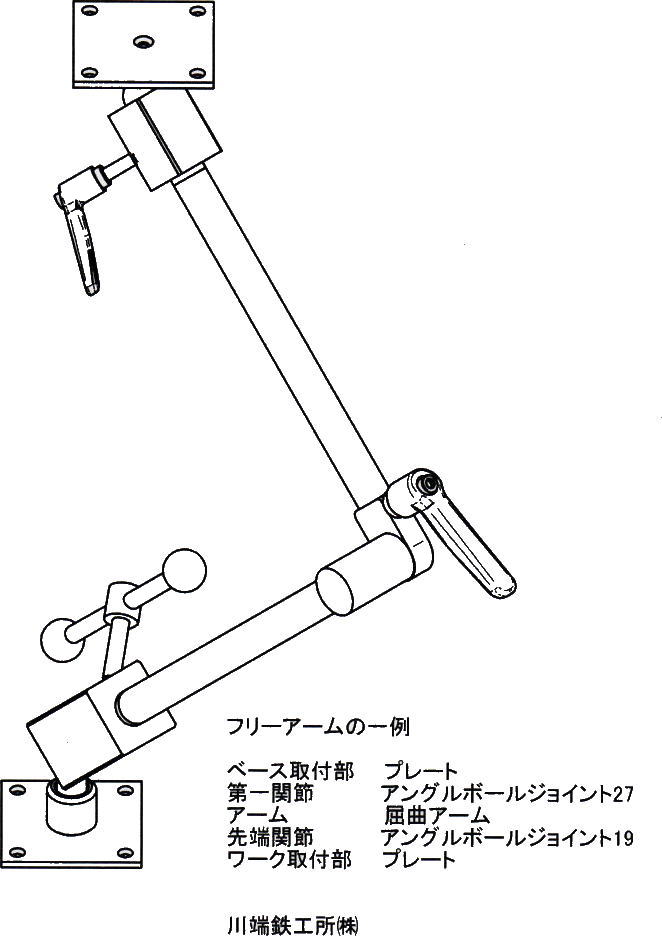

フリーアームその他1
ベース板+アングルボールジョイント27+屈曲+アングルボールジョイント19+ベース板

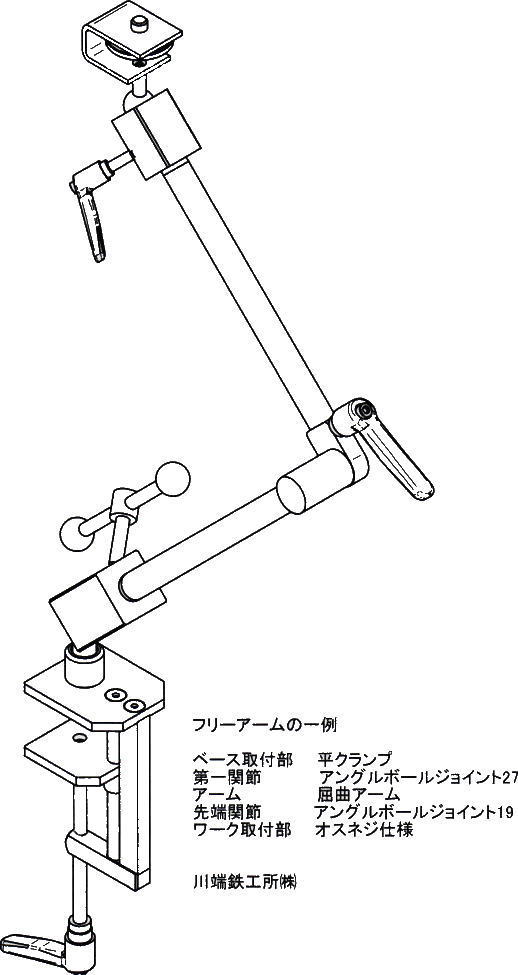

フリーアームその他2
平クランプ+アングルボールジョイント27+屈曲+アングルボールジョイント19+カメラ用オスネジ

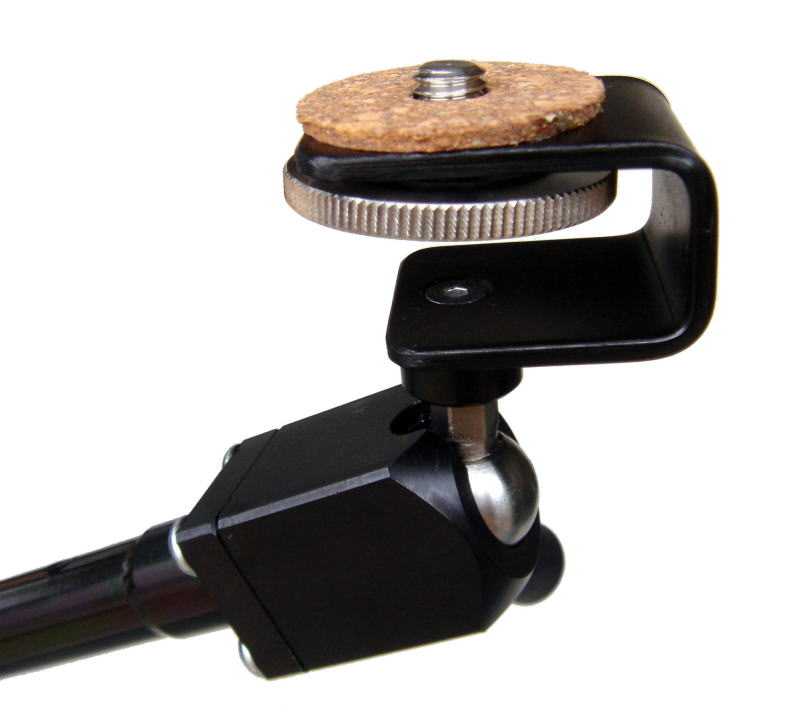

カメラ用オスネジ

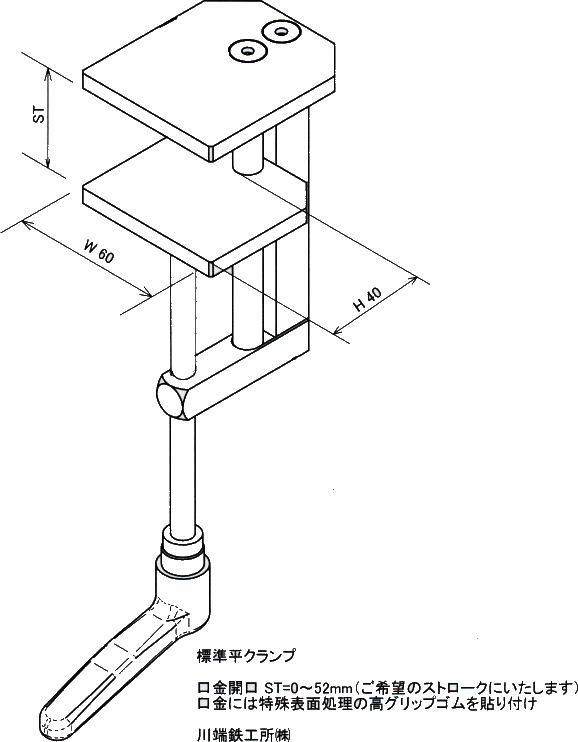

標準平クランプ
伸縮アーム部と安全対策

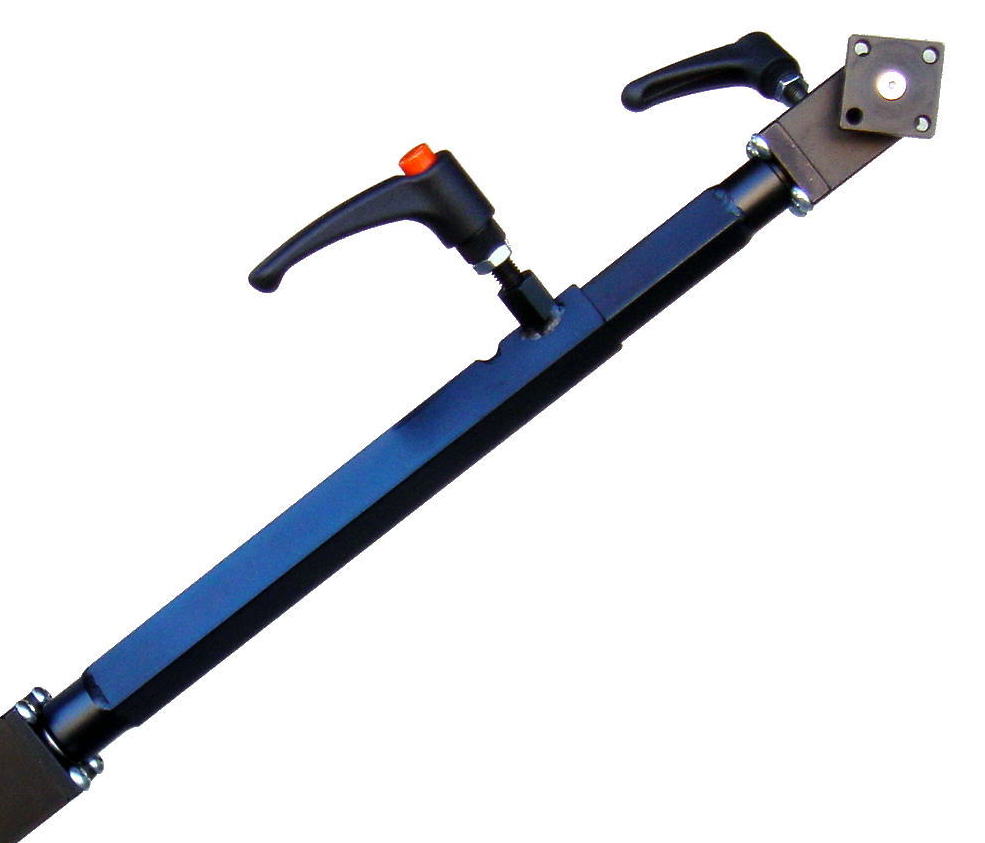

伸縮アーム

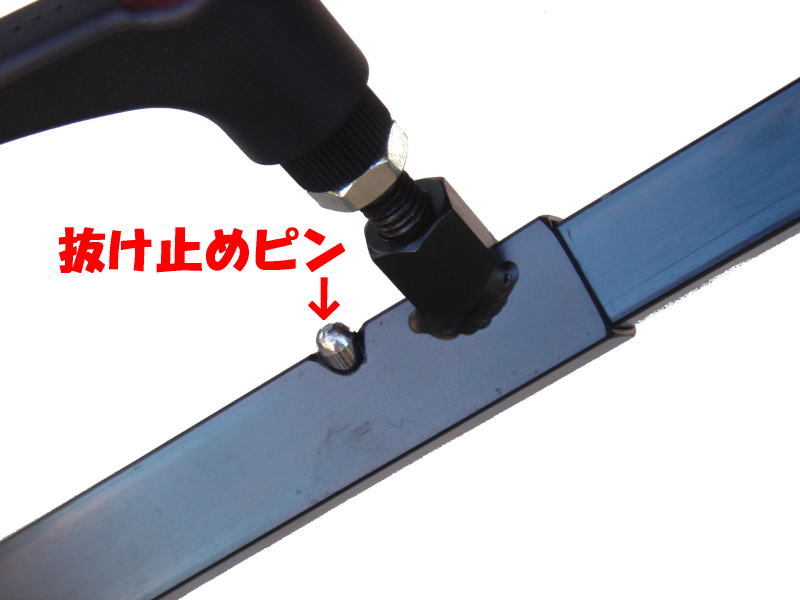

安全対策の抜け止めピン
価格
お見積もり
