アーム先端にカメラを取付するアームです。アーム全長約1m。オールステンレス製(一部樹脂あり)
先端の負荷は約2kgf（20N）の静荷重に耐えます
カメラ内に入り込むネジの長さを調整できます。

カメラの着脱が頻繁な場合の手回しできるネジタイプも有

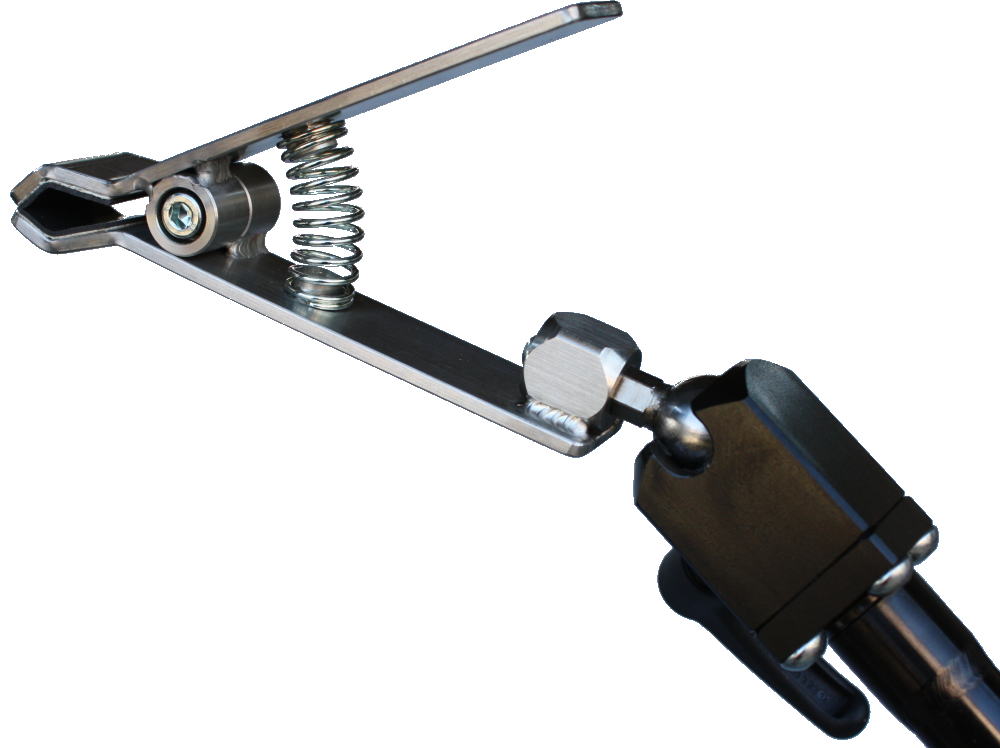

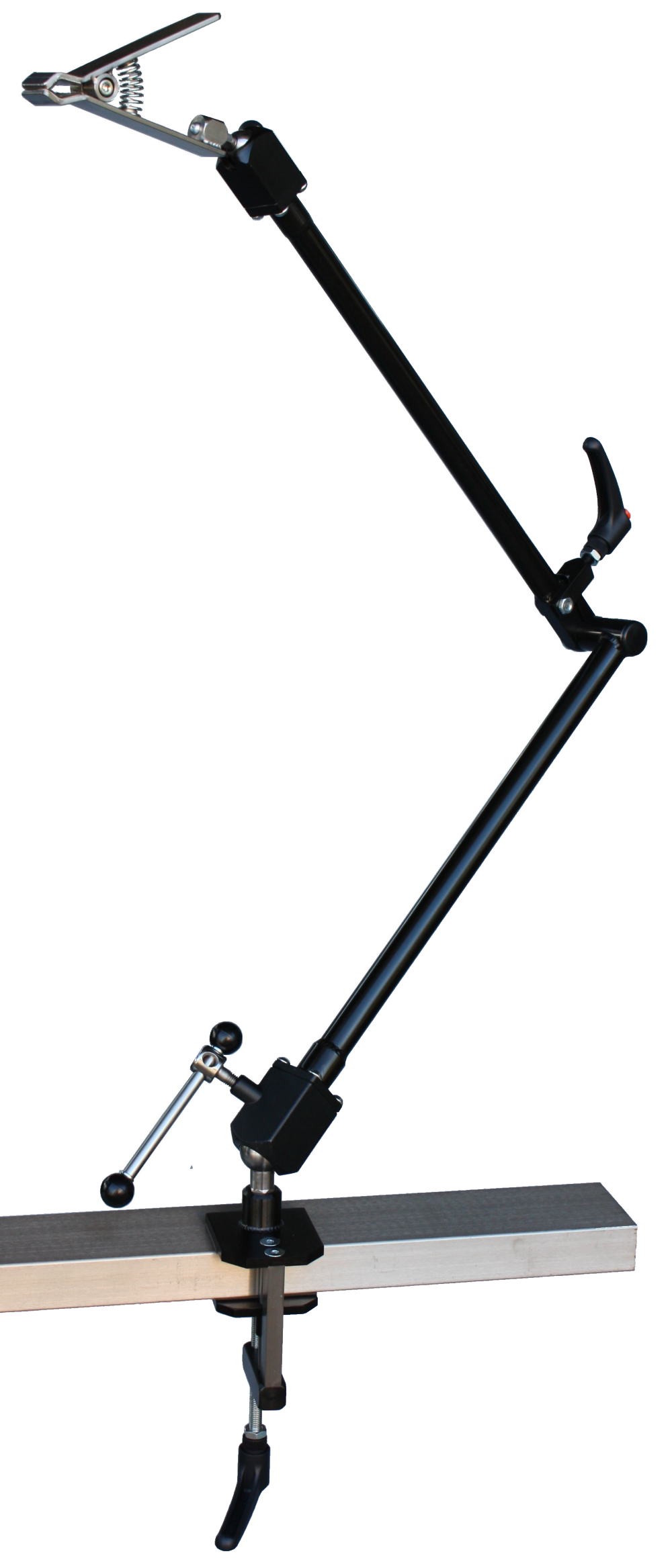

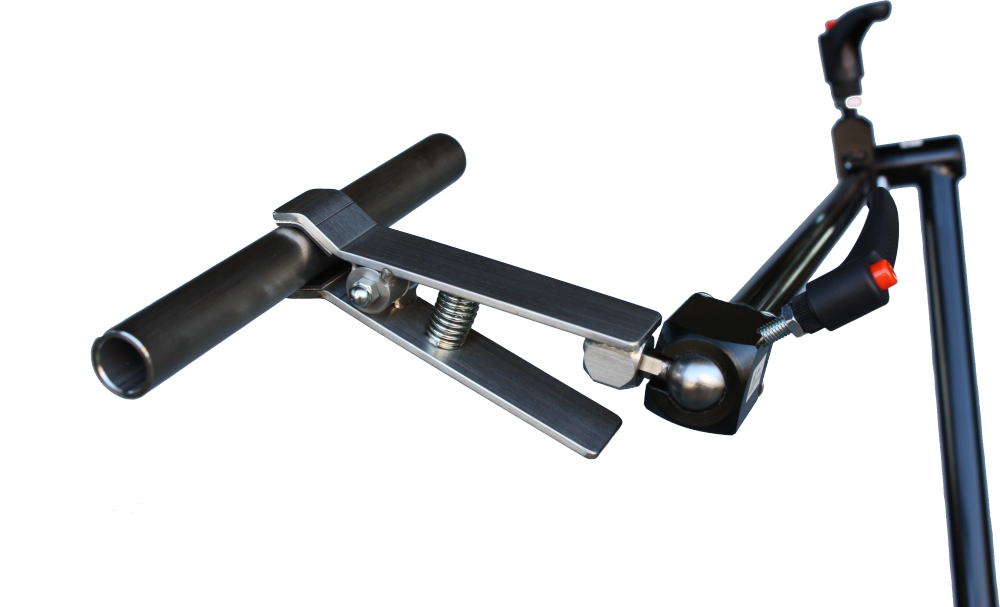

アーム先端にクリップを取付けたアームです
丸棒形状のものを掴みます。着脱が頻繁なものに適します

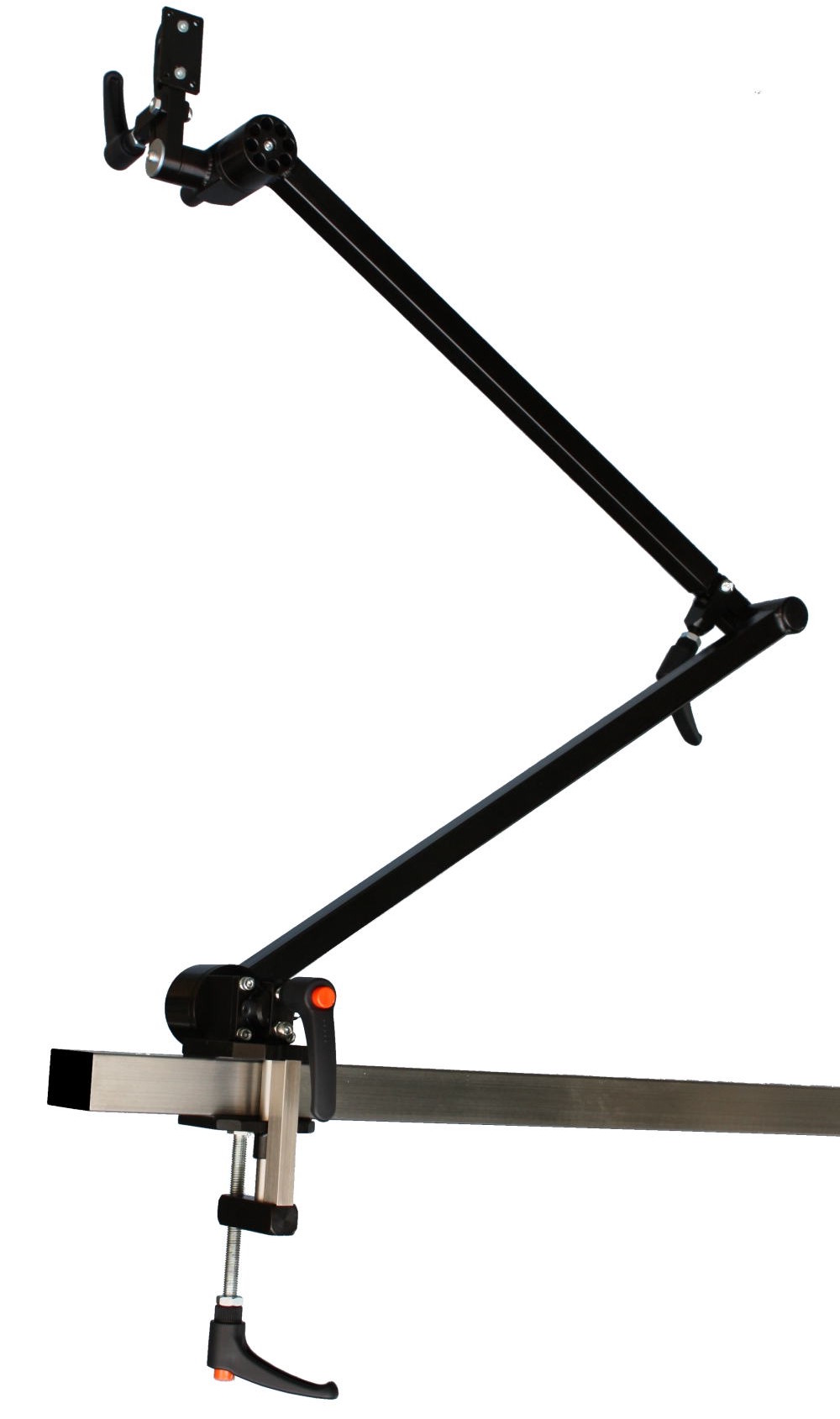

アーム先端に取付けたカメラを目的の位置へ再現しやすくするためのアームです

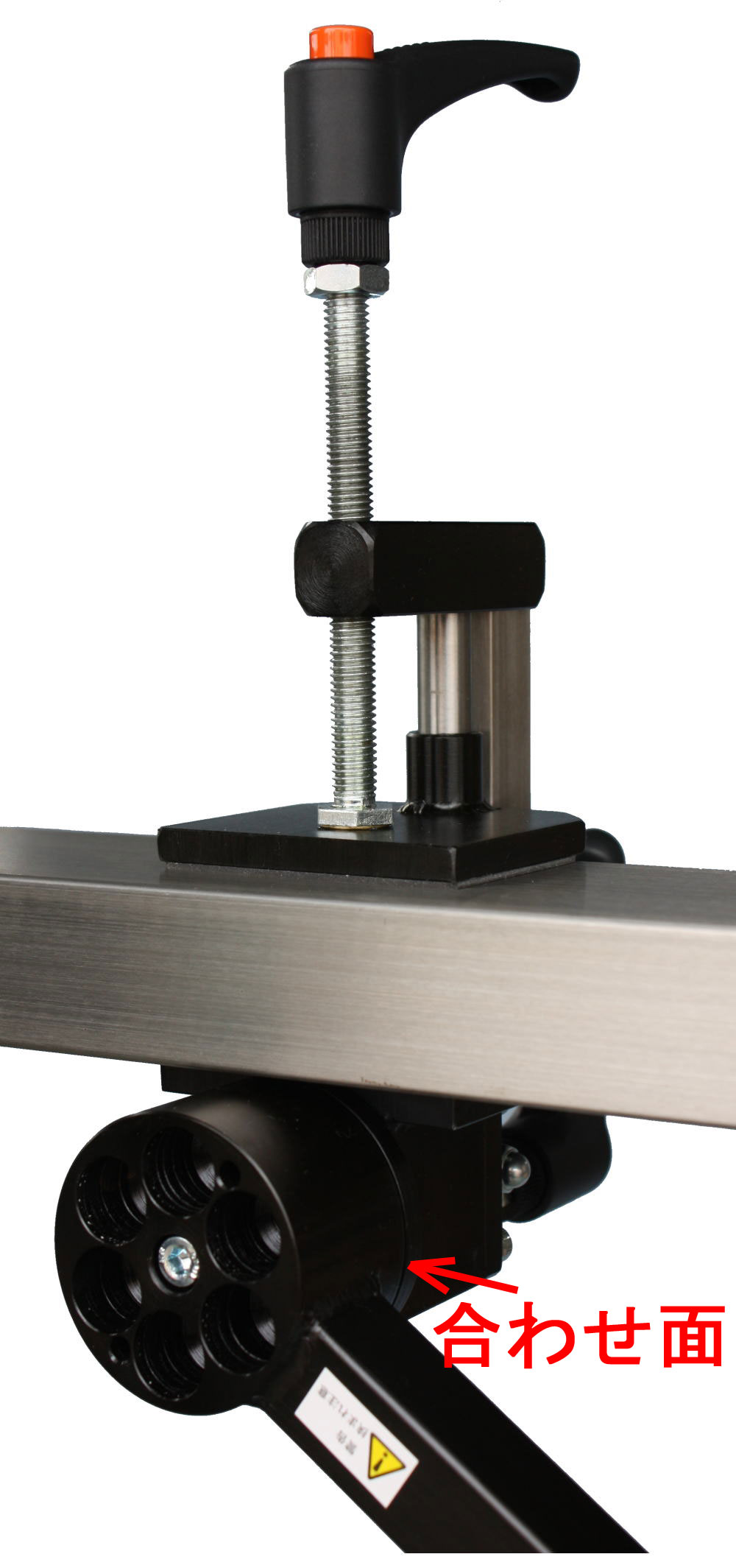

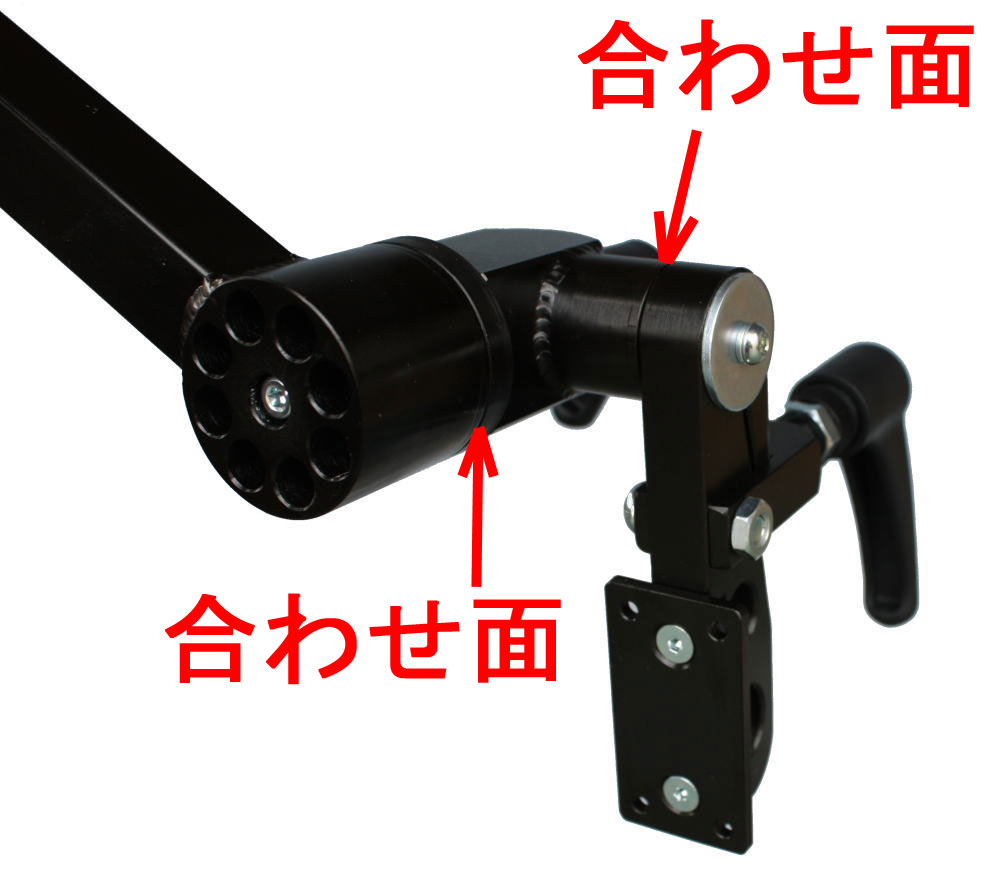

ジョイントに合いマークや目盛など目印をつける方法です
お客様がご希望の位置に目印をつけてお使いいただきます
各ジョイントはそれぞれ1軸づつ動きます

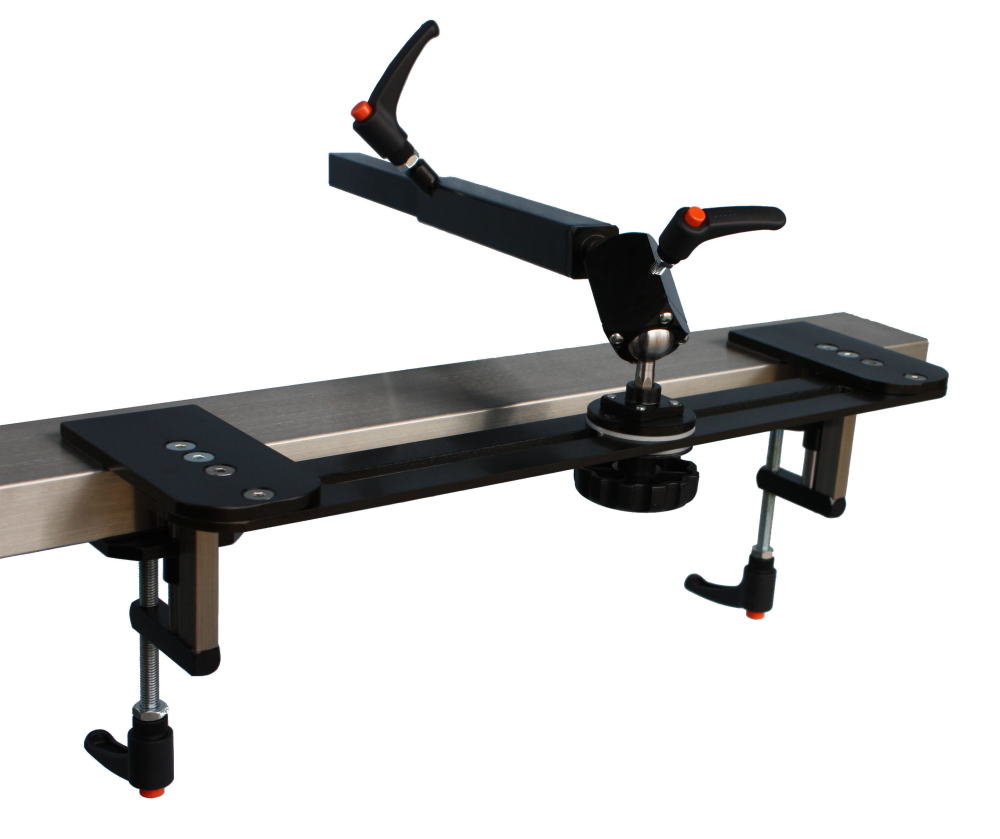

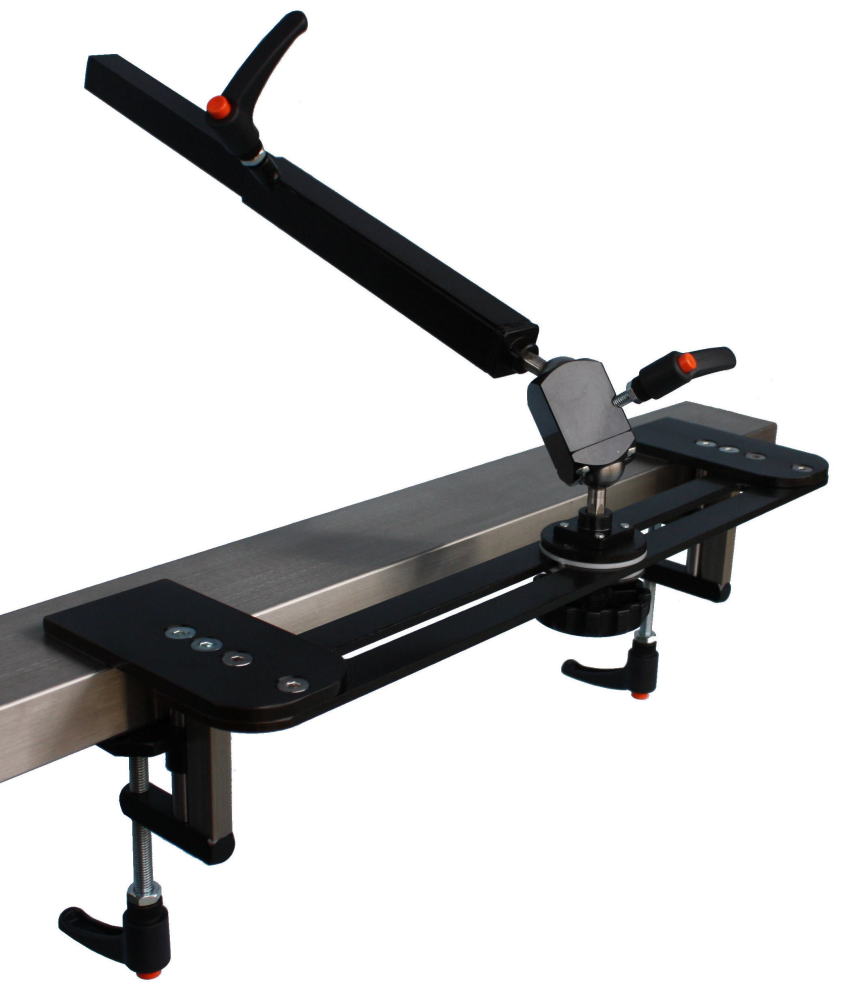

標準平クランプ（改）を2個連結し左右移動できる構造のご指定で
その上にMLボールジョイント1924に伸縮アームを組み合わせています
先端はカメラ取付用1/4UNCネジです（ここにお客様のお手持ちのボールジョイントを取付されます）
お名前を伏せての公表をご承諾いただきましたのでアップします

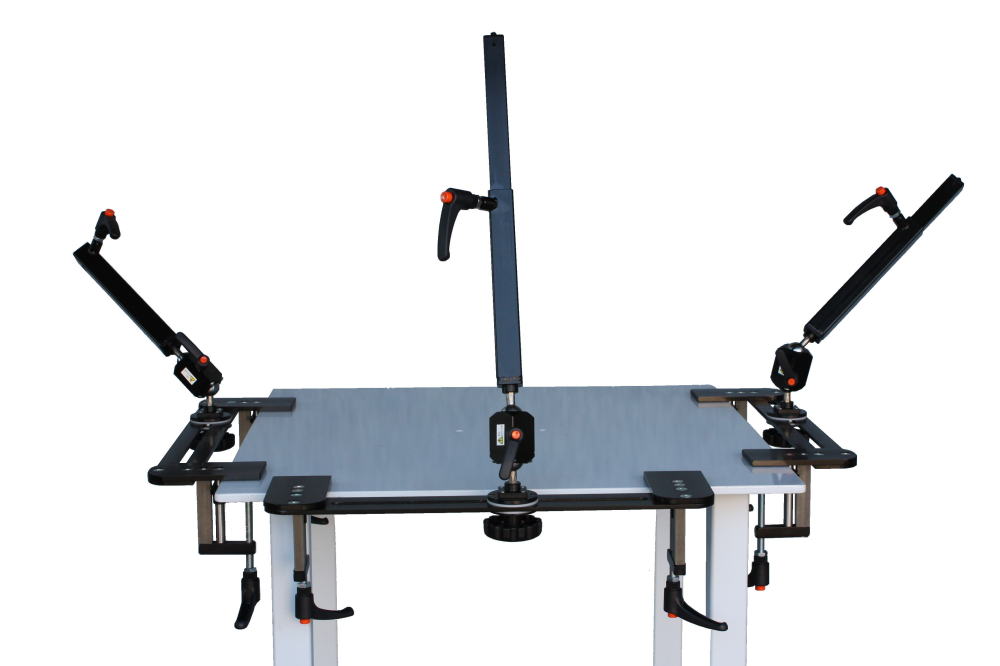

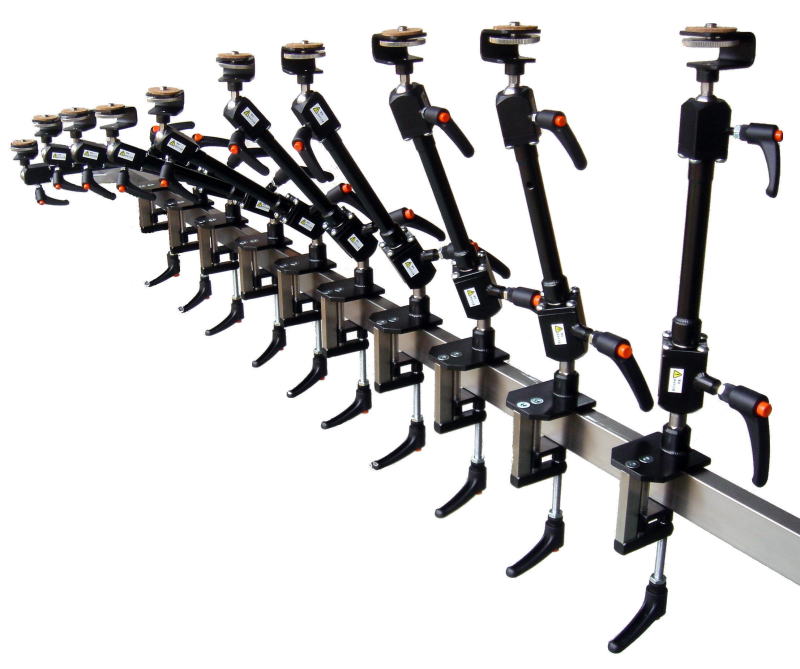

3台並べてみました

実例15のアンケートへのご回答です

1.どのような場面にお使いですか
実験記録用のビデオカメラを支えるアームとして

2.この製品をお使いになる前とお使いになった今との違いはどのようなことでしょうか
以前はボールジョイントのアームを使っていましたが、カメラ位置、方向の調整が大変でした。
新しいものは締め付け部分を全部フリーにした状態で、カメラを持ってスイスイと位置、方向を決め
ネジを順次締めて終わりです。
位置、方向の自由度が格段に上がり、調整が簡単に短時間に済むようになりました。
三脚を使っていたカメラもこちらのアームに切り替え、足下がすっきり、調整も迅速にできるようになりました。
アンケートは以上です,ありがとうございます

ページトップへ

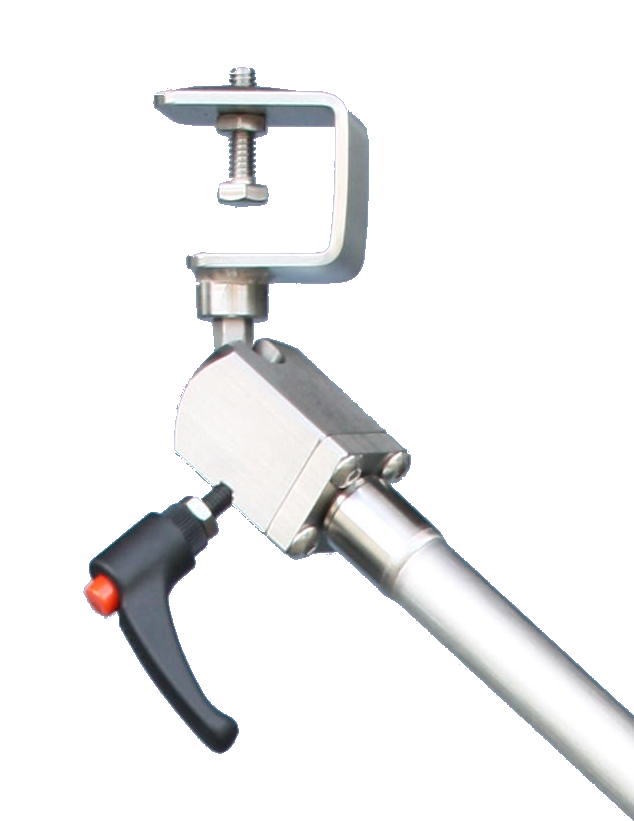

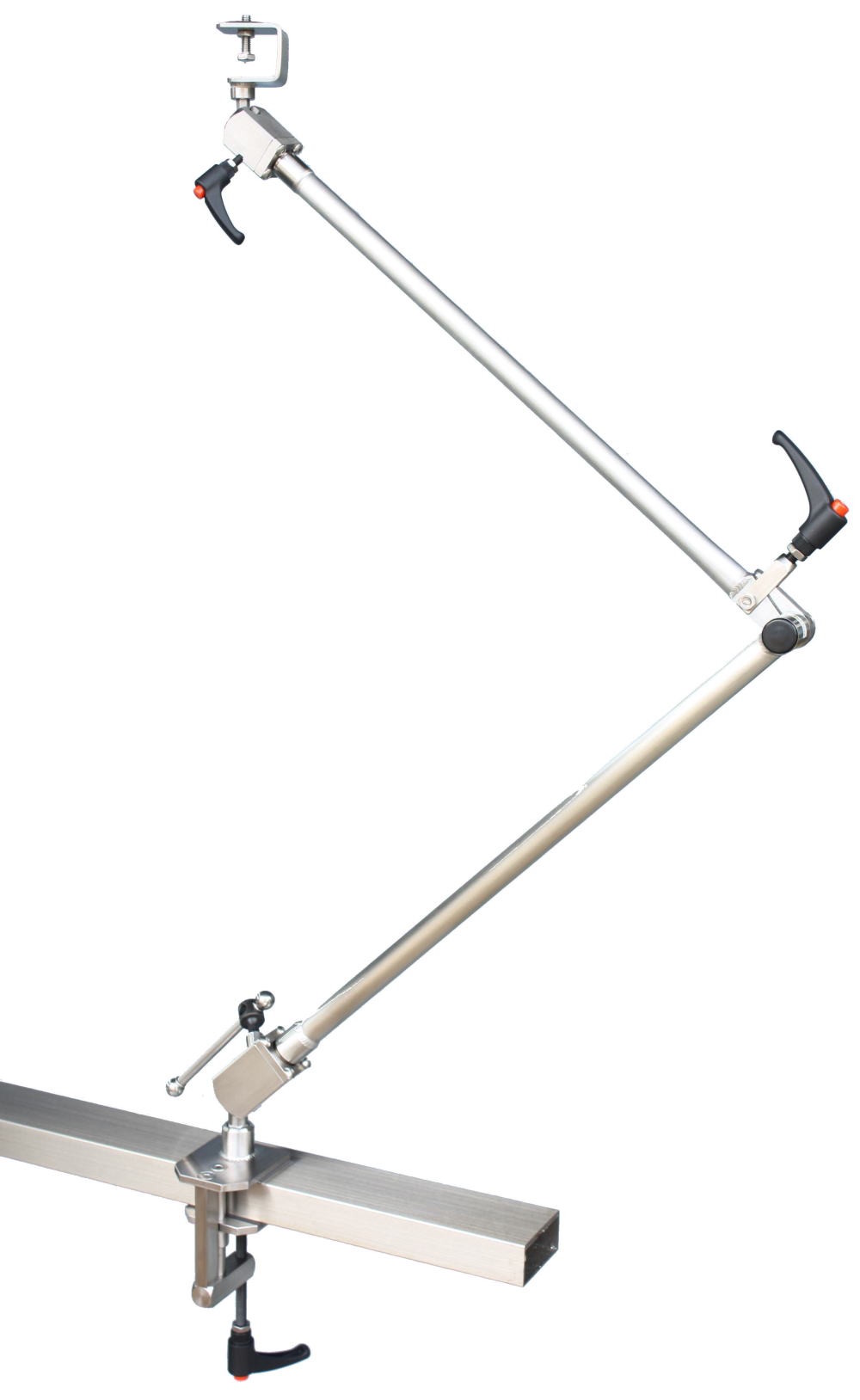

オールステンレス製(一部樹脂あり)のフリーアームです
標準平クランプとアングルボールジョイント27,屈曲アーム,アングルボールジョイント19の組み合わせです
アーム全長約800mm,先端の負荷は静荷重で約28N(2.8kgf)に耐えます
先端はカメラ取付用1/4UNCネジです

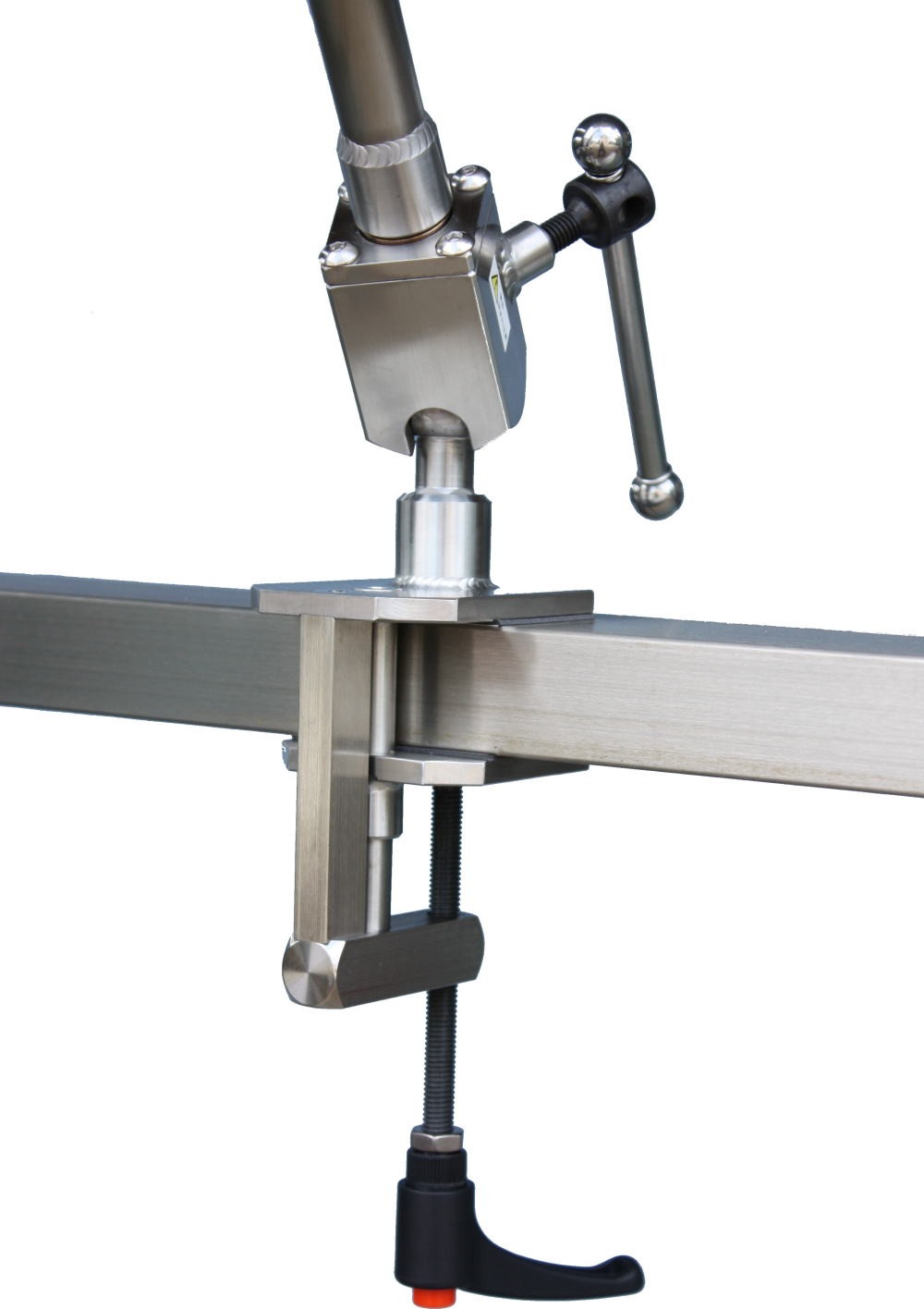

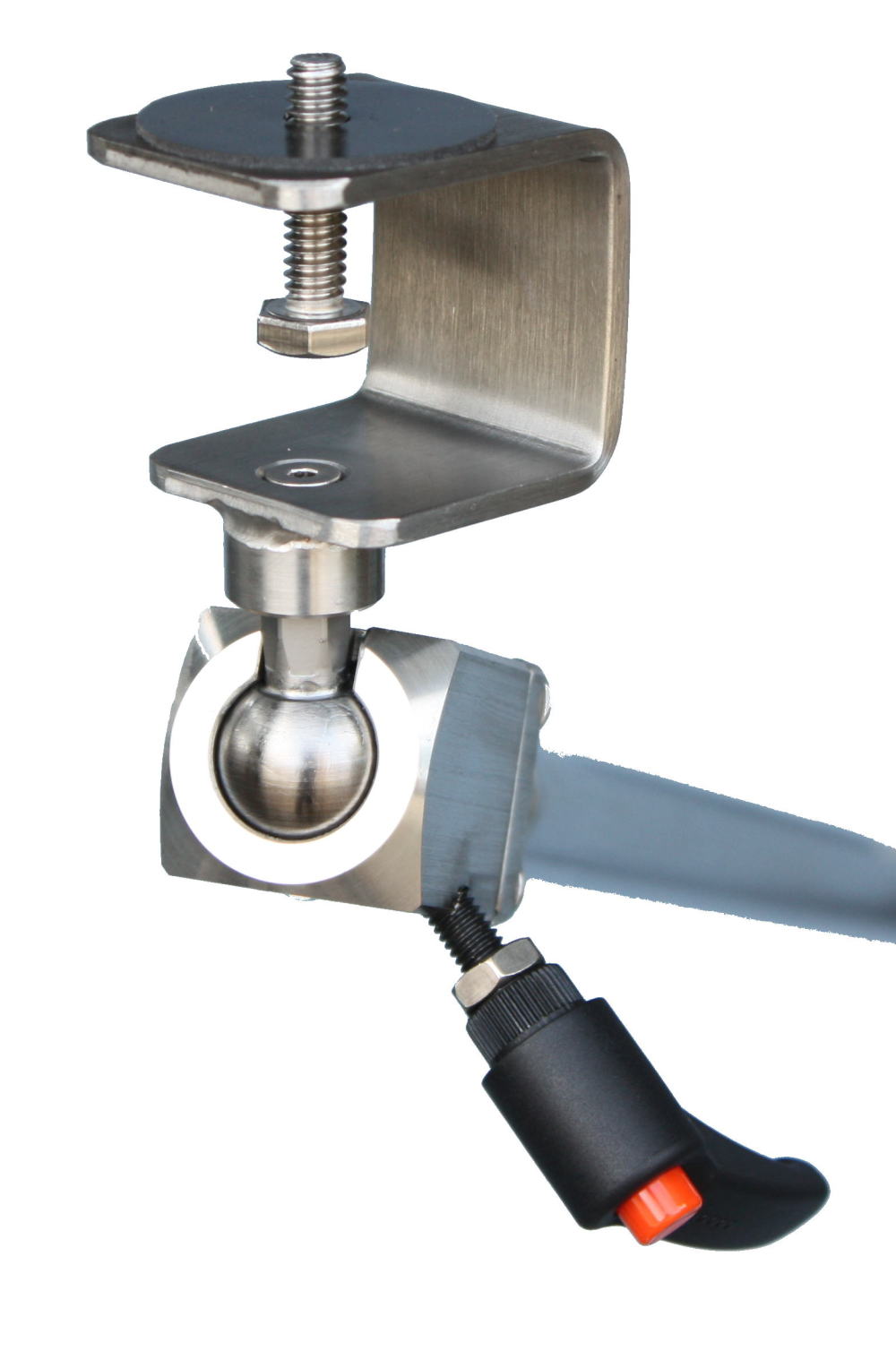

平クランプとアングルボールジョイント27どちらもステンレス製

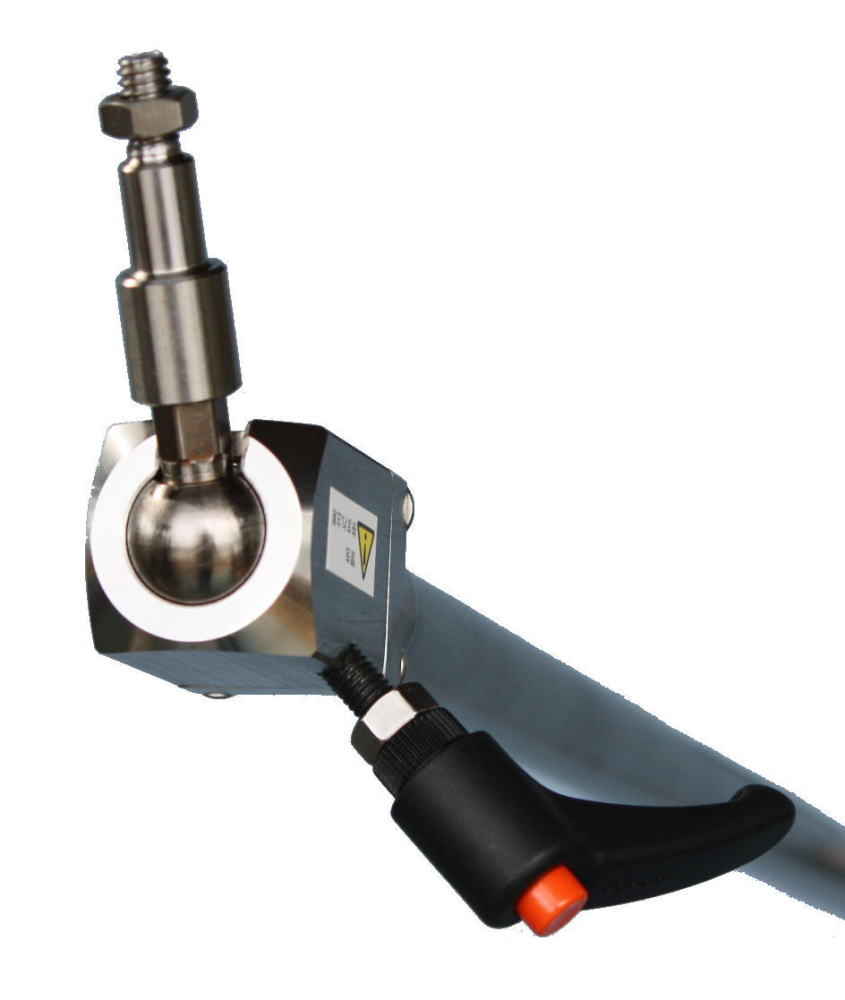

ステンレス製のアングルボールジョイント19

ステンレス製の中間関節

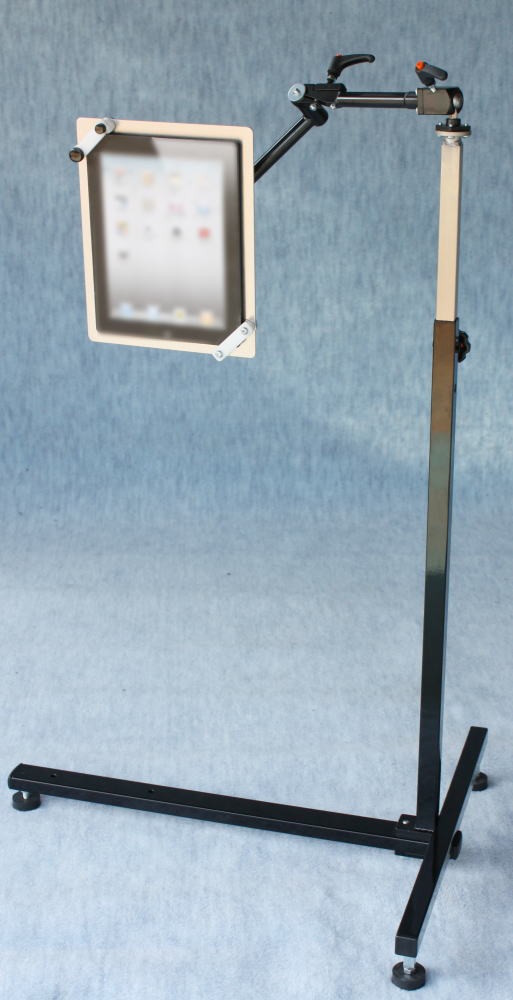

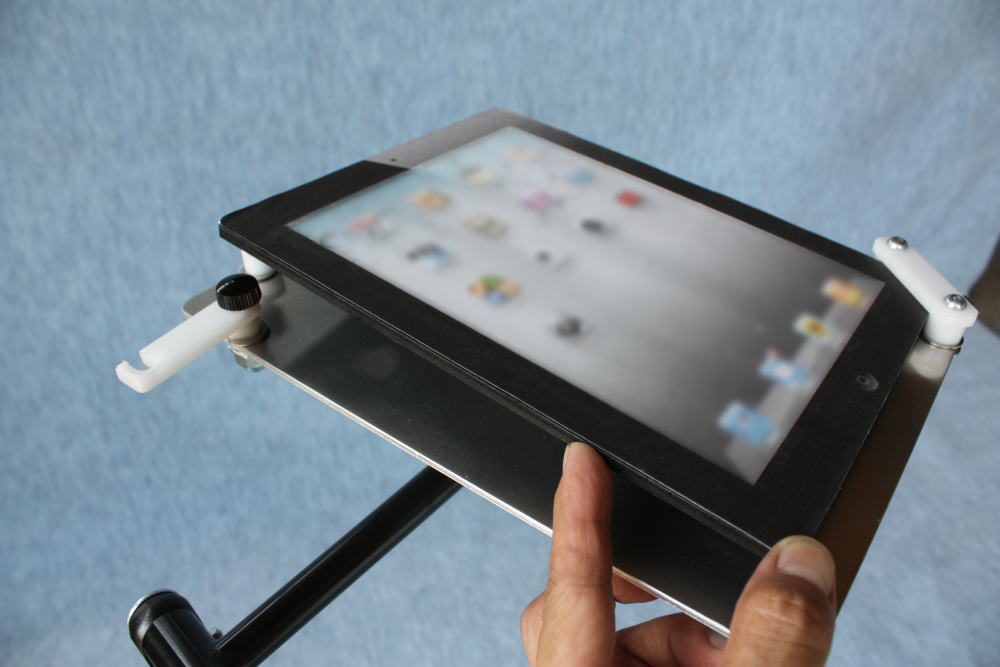

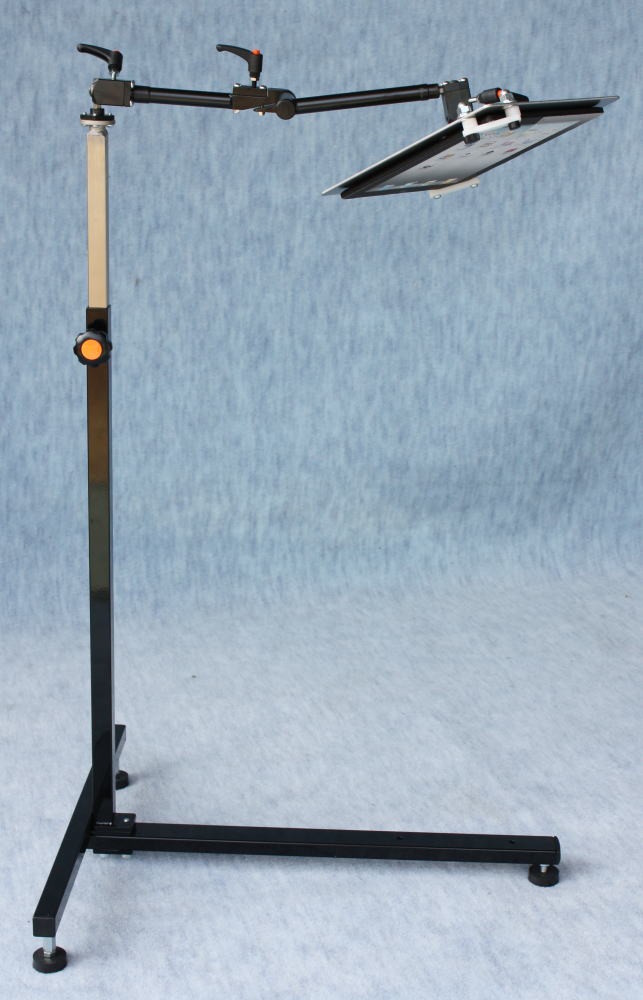

ipad2用のフリーアームとT字スタンドを製作

意志伝達装置レッツチャット用のT字スタンドとアングルボールジョイント19,屈曲アーム,アングルボールジョイント19の組み合わせです

ipad2を右下角と左上角で保持します

下向きも可

着脱はノブを緩めて
この保持方法はこちらのブログにも掲載しております

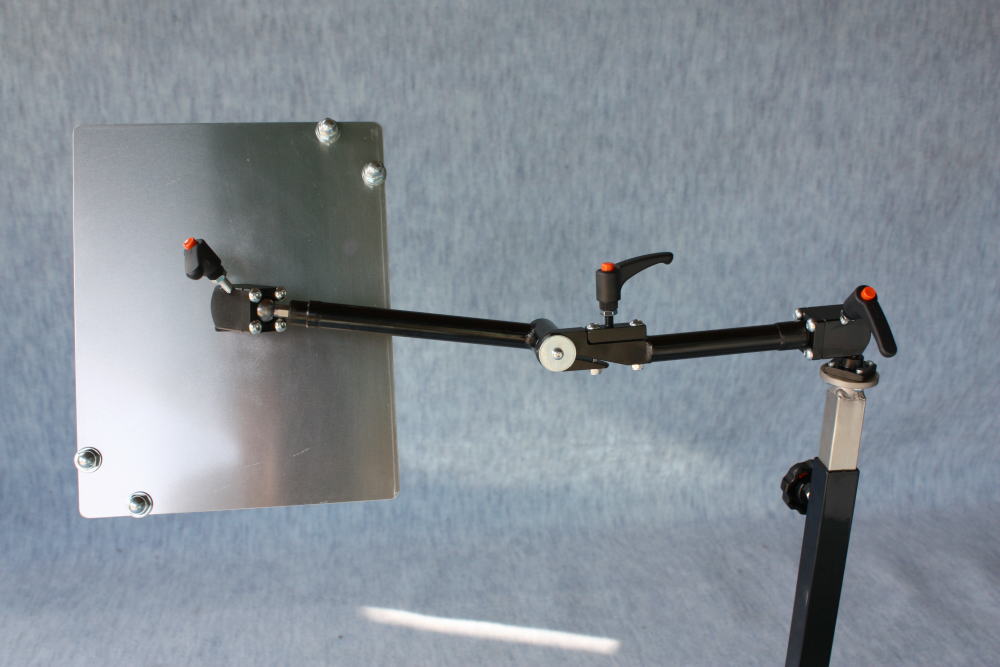

背面

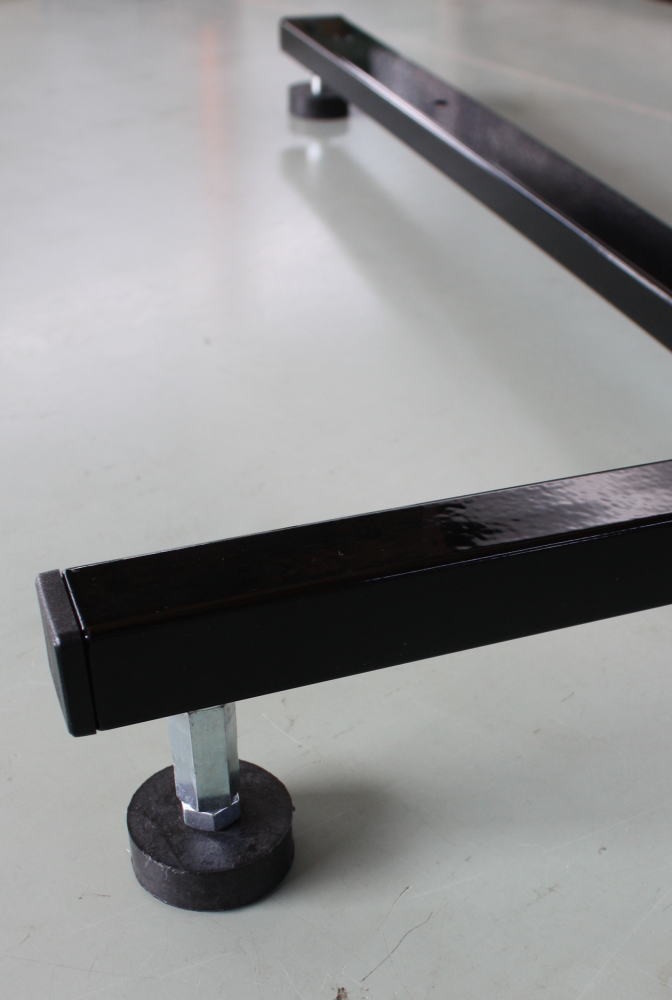

タッチ操作なのでズレにくくするために脚はゴム脚

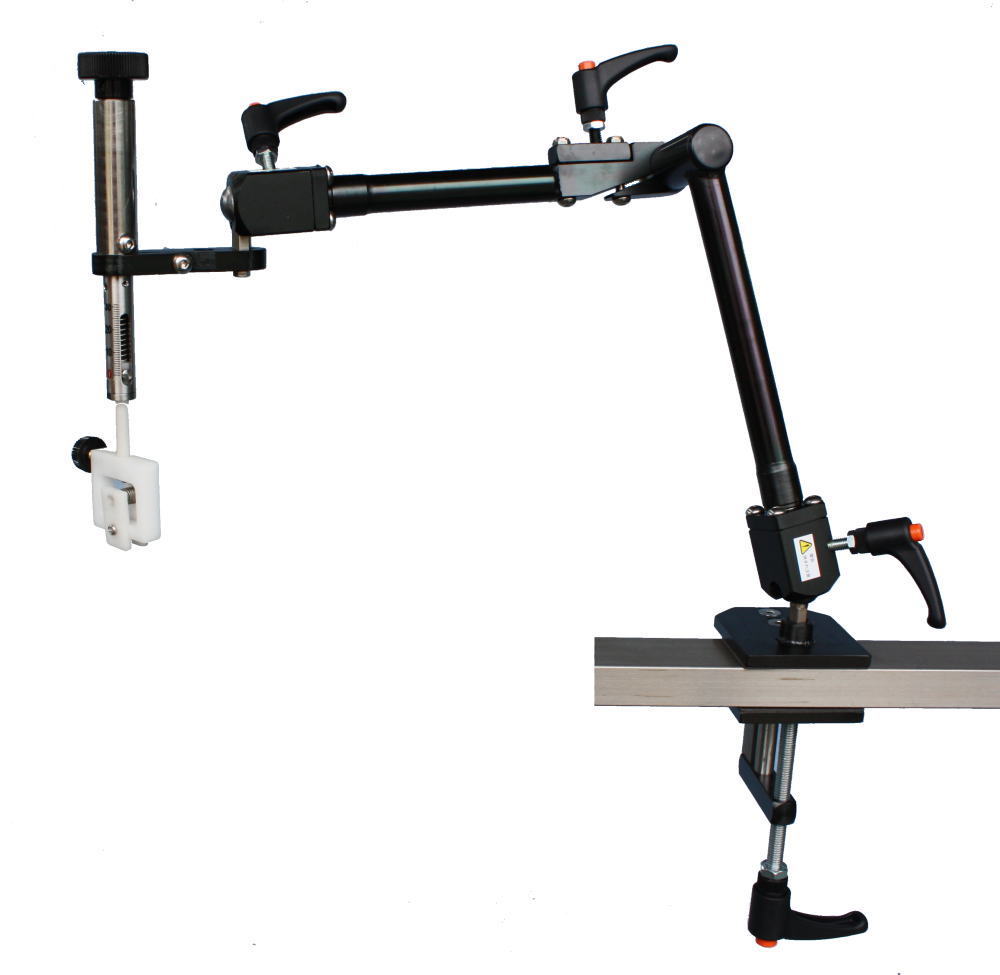

標準平クランプとアングルボールジョイント19,屈曲アーム,アングルボールジョイント19の組み合わせです

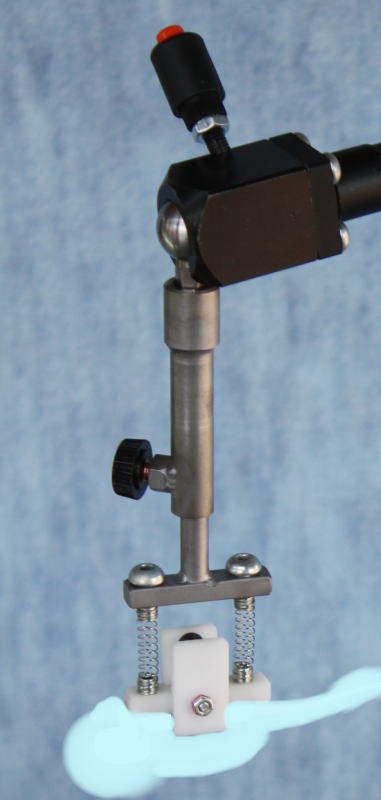

先端は動物実験用の振動子をクリップで挟み込みます
振動子の押し圧を微調整するために繰り出しノブで上下させるしくみです(画像は振動子がない状態です)
アーム全長約400mmです,先端の負荷は約20N(2kgf)に耐えます

本品は試作1号機を試していただいた後の2号機です,かなり大幅な変更を行いました
お名前を伏せての公表をご承諾いただきましたのでアップします

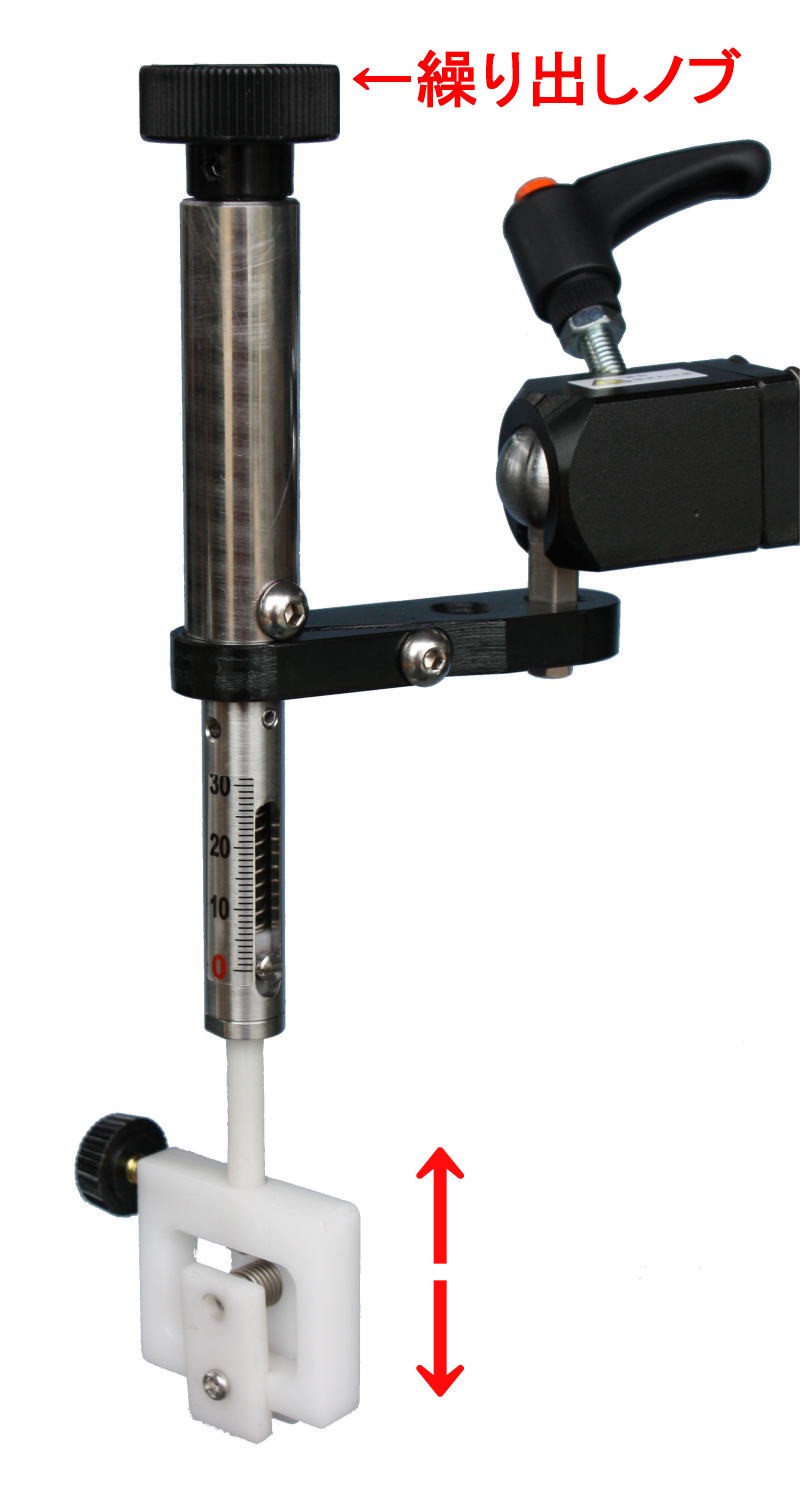

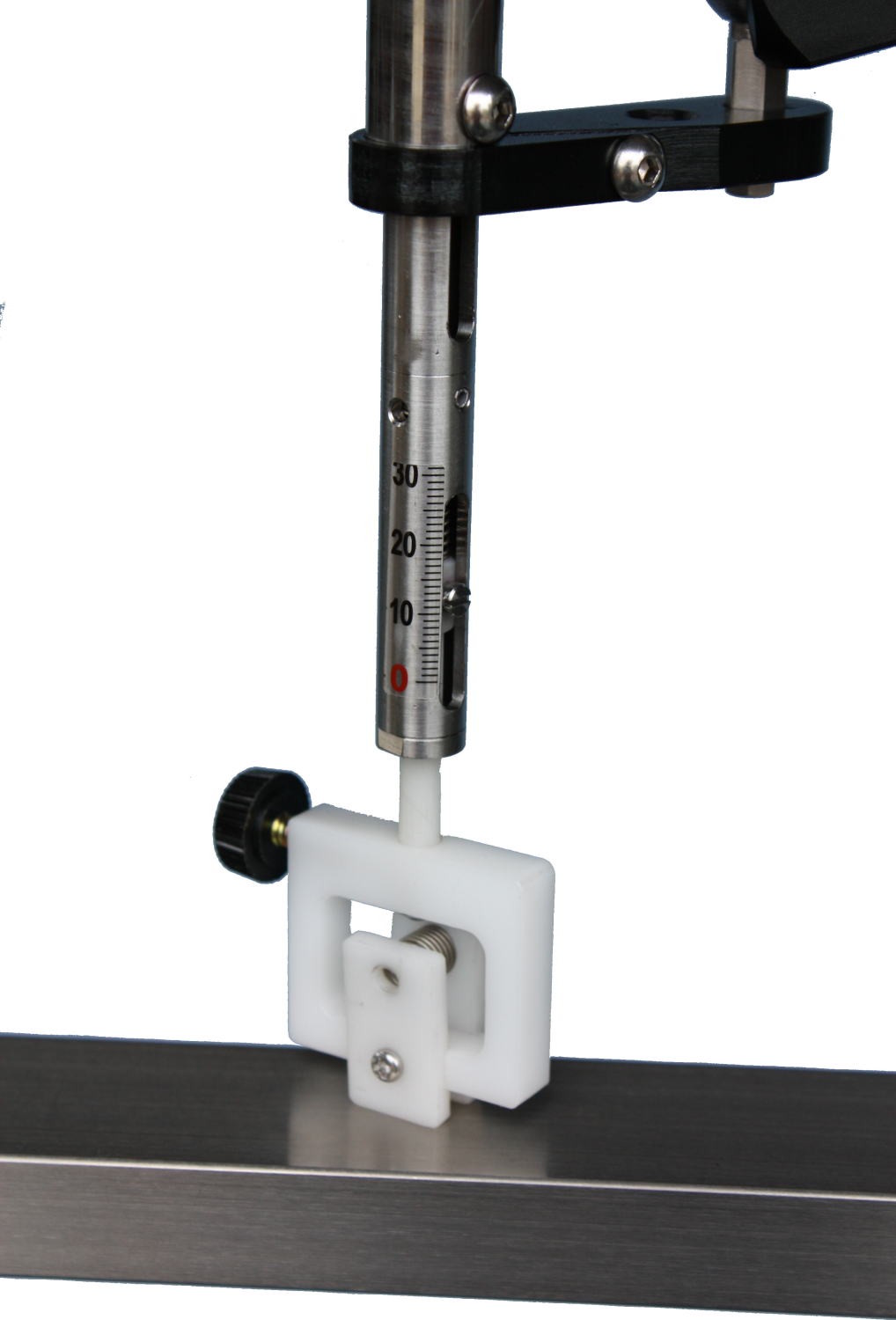

繰り出し部

先端を繰り出して荷重を加えた状態

試作1号機

実例12のアンケートへのご回答です

1.今回ご購入された製品をどこでお知りになりましたか
ホームページ
2.どのような場面にお使いですか
動物実験で振動子を固定する際に使用
3.この製品をお使いになる前とお使いになった今との違いはどのようなことでしょうか
固定が確実になった。圧抵抗を一定にできるようになった

　 アンケートは以上です,ありがとうございます

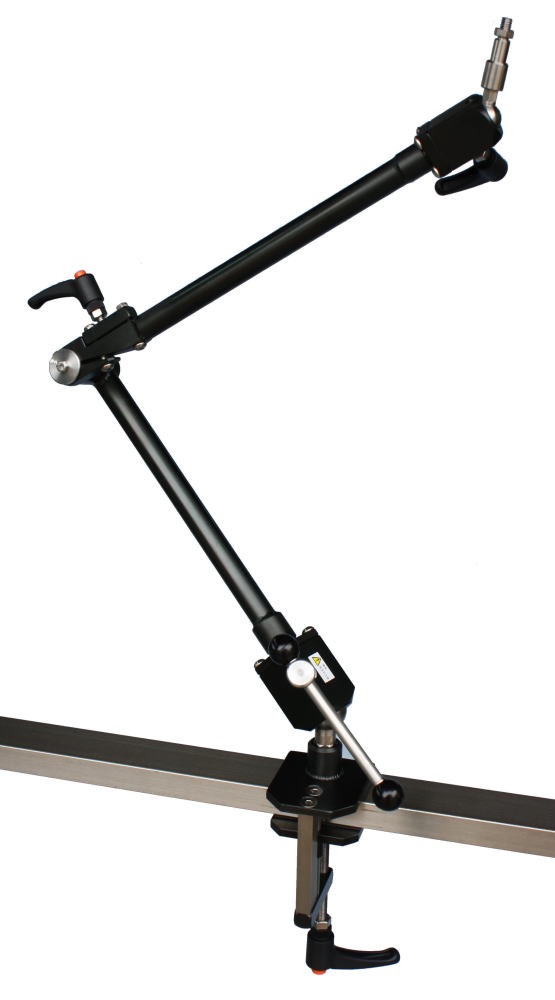

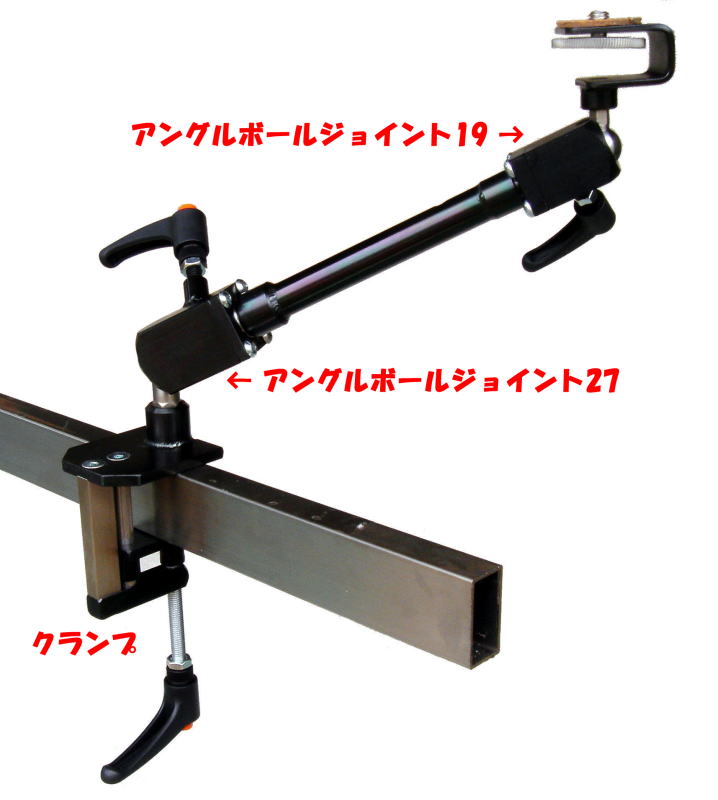

標準平クランプとアングルボールジョイント27,屈曲アーム,アングルボールジョイント19の組み合わせです
アーム全長約600mm,先端の負荷は約35N(3.5kgf)に耐えます
先端はカメラ取付用1/4UNCネジです
お名前を伏せての公表をご承諾いただきましたのでアップします

実例11のアンケートへのご回答です

1.今回ご購入された製品をどこでお知りになりましたか
インターネットを検索していた
2.どのような場面にお使いですか
屋外の監視カメラ設置用
3.この製品をお使いになる前とお使いになった今との違いはどのようなことでしょうか
サイズや組み合わせをオーダーできるので非常に便利,また,以外と(失礼ですが)しっかりしていた
4.その他ご意見ご要望がありましたらお書き願います
耐腐食用の仕様を充実してもらいたいです

　 アンケートは以上です,ありがとうございます

4.の耐腐食用仕様ですが耐食性を向上させた製品(ステンレス仕様)を現在開発中です
完成しましたらお知らせいたします,とお返事しました

ステンレス仕様の進歩状況ですが試験期間を含め2011年春までには発売したいと考えております

標準平クランプとアングルボールジョイント27,屈曲アーム,アングルボールジョイント19の組み合わせです
アーム全長約900mm,先端の負荷は約25N(2.5kgf)に耐えます

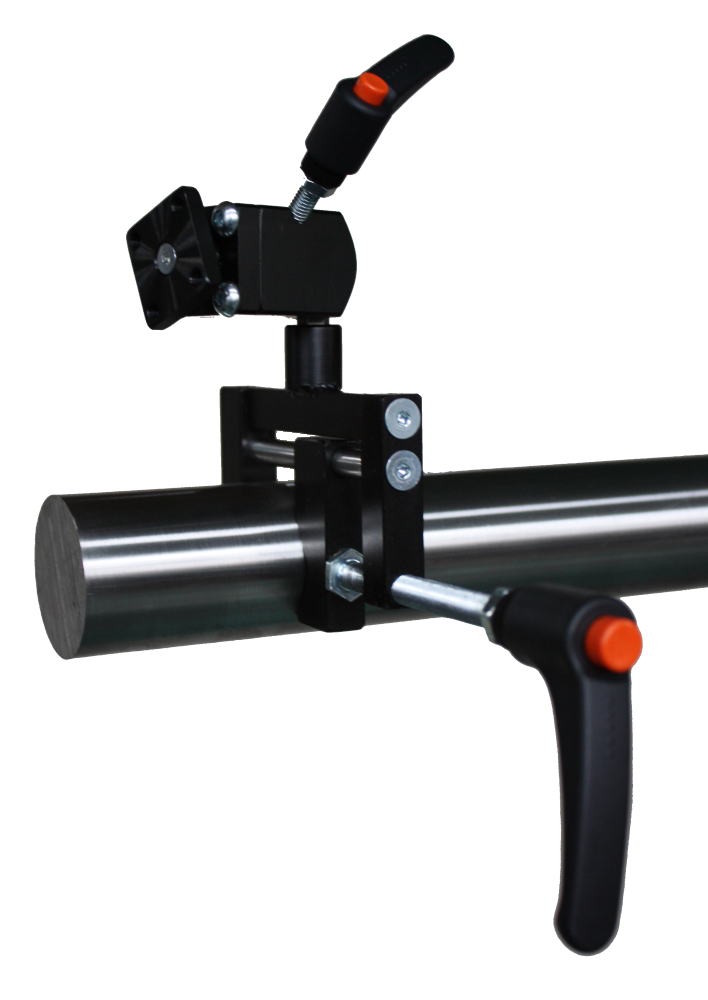

15mmから50mmまでの丸棒を把持できるV字クランプとアングルボールジョイント19の組み合わせです

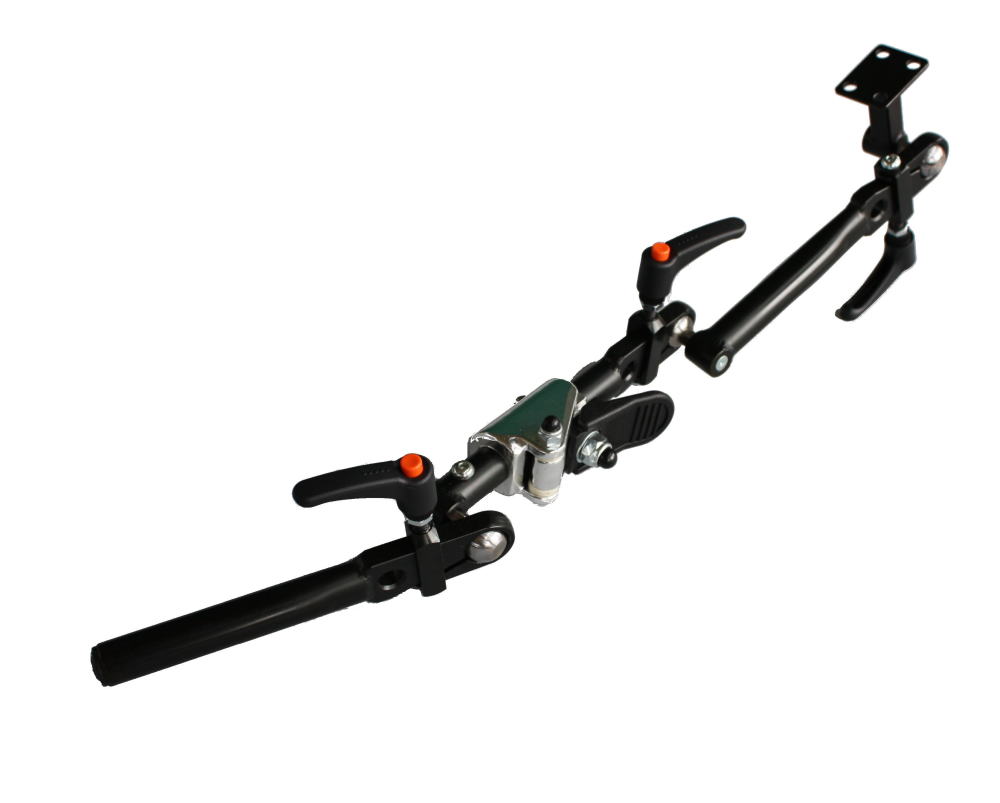

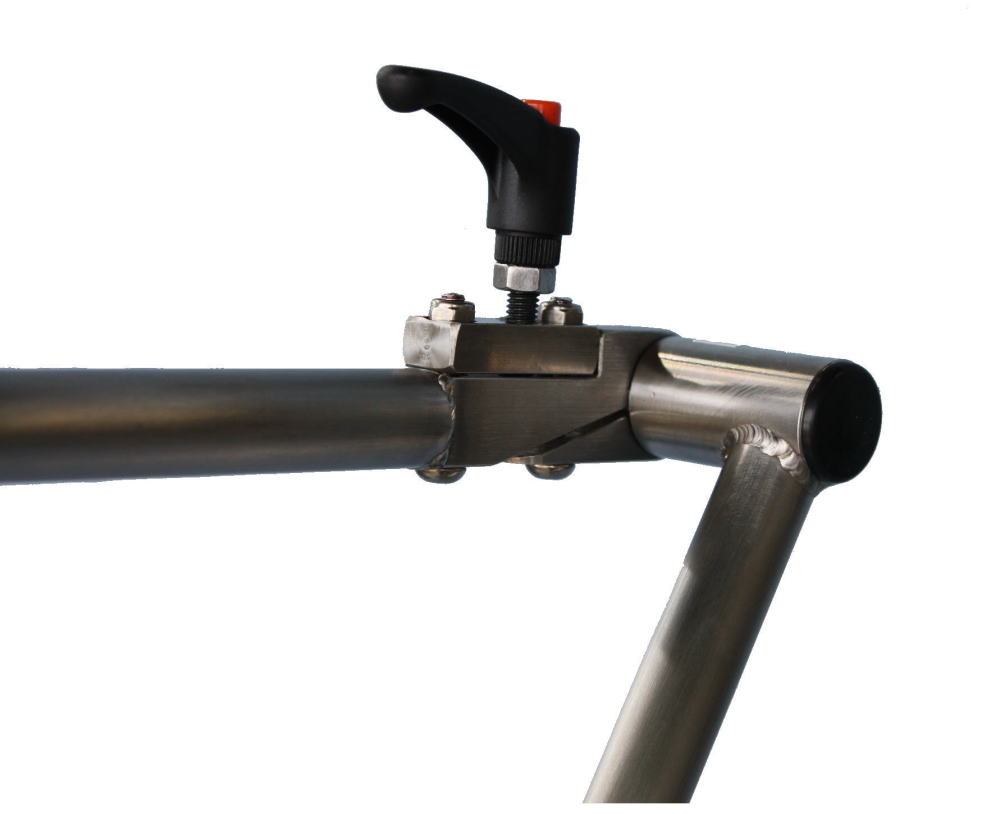

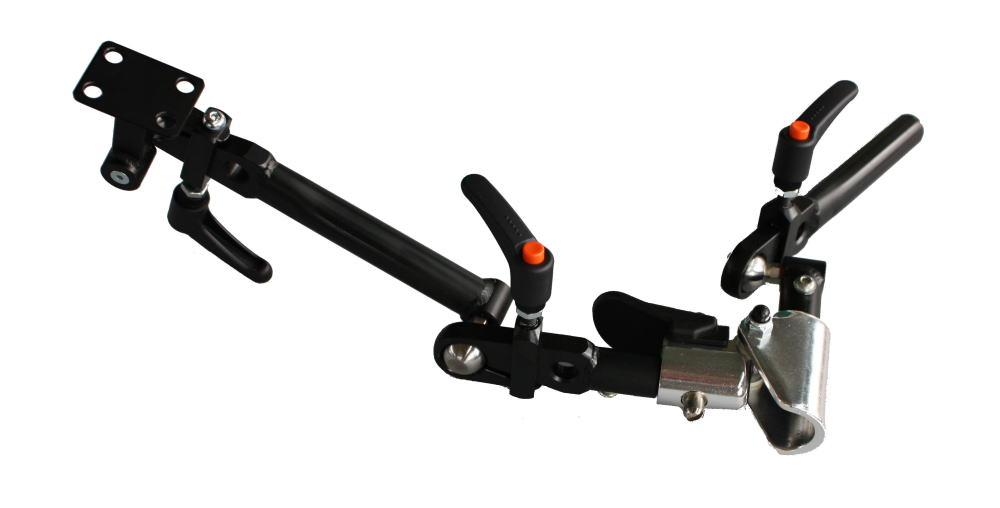

KXボールジョイント19を3個と車いす用背折れジョイントを組み合わせた
電動車いすジョイスティック用アームです

背折れ金具を折ったところ

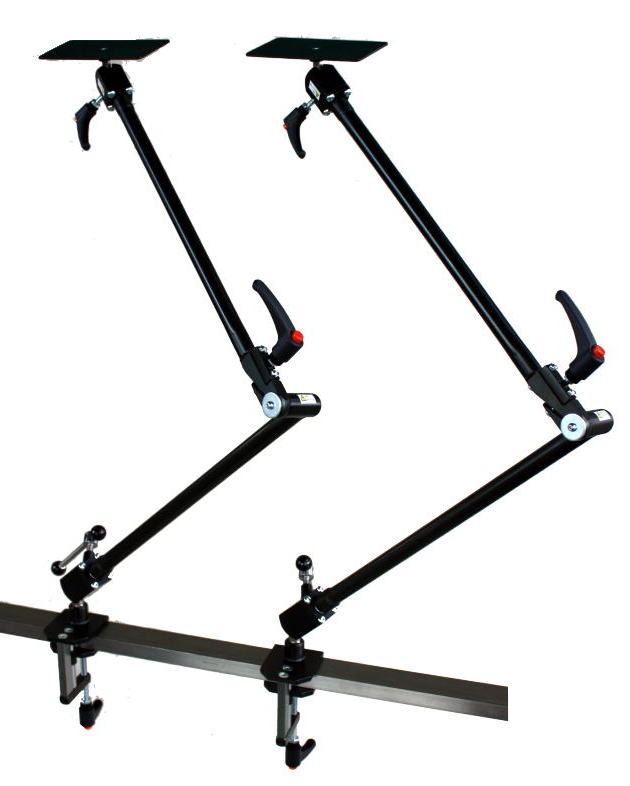

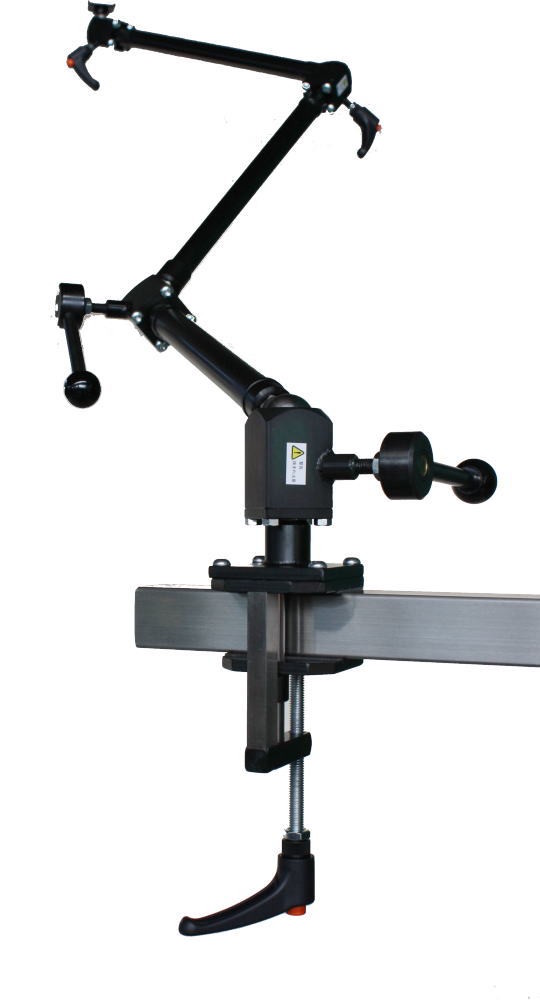

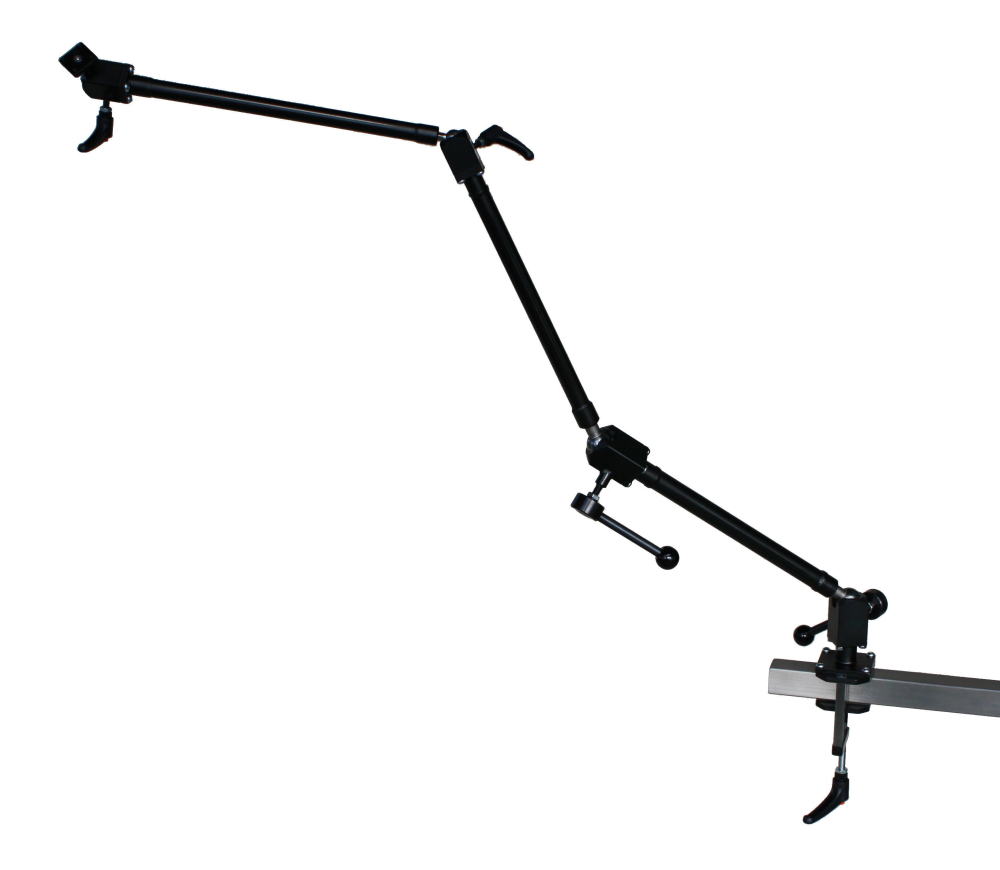

アングルボールジョイント27とアングルボールジョイント19を使った4関節のフリーアームを製作しました
社名を伏せての公表をご承諾いただきましたのでアップします

クランプとアーム本体とはボルトで着脱可能
ベース部は把持範囲0から50mmの標準平クランプ
第一関節と第二関節はアングルボールジョイント27(クランプレバーは角度可変型)
第三関節と第四関節はアングルボールジョイント19

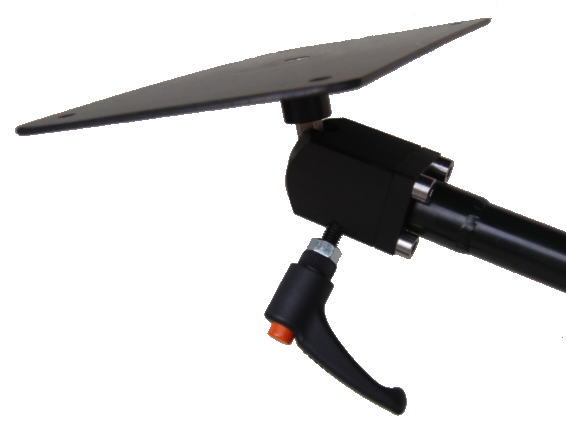

ワーク取付部はタッピングプレート

実例7のアンケートへのご回答です

1.今回ご購入された製品をどこでお知りになりましたか
御社ホームページ
2.どのような場面にお使いですか
医療器機の取付け等に (実験器機)
3.この製品をお使いになる前とお使いになった今との違いはどのようなことでしょうか
評価良好です
4.その他ご意見ご要望がありましたらお書き願います
アームの長さを変更または、追加が可能でしょうか

　 アンケートは以上です,ありがとうございます

4.のその他ですが,基本的には変更追加可能ですが(有償にて)ご希望の仕様によっては改造不可の場合もありますのでご相談ください.とお返事しました

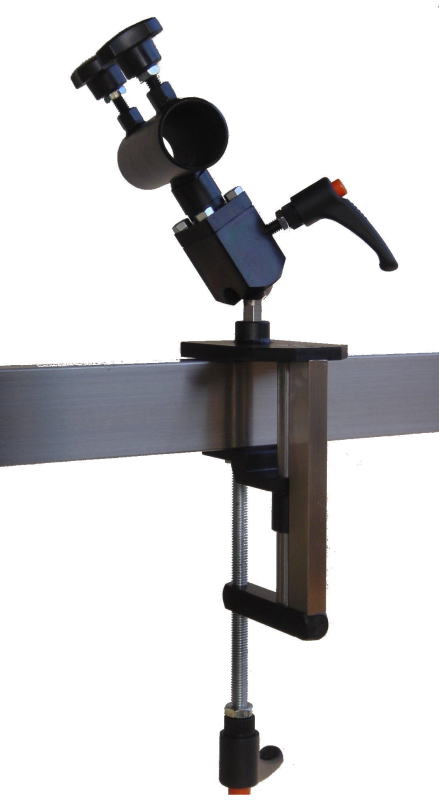

アングルボールジョイント19を使った製品を製作しました

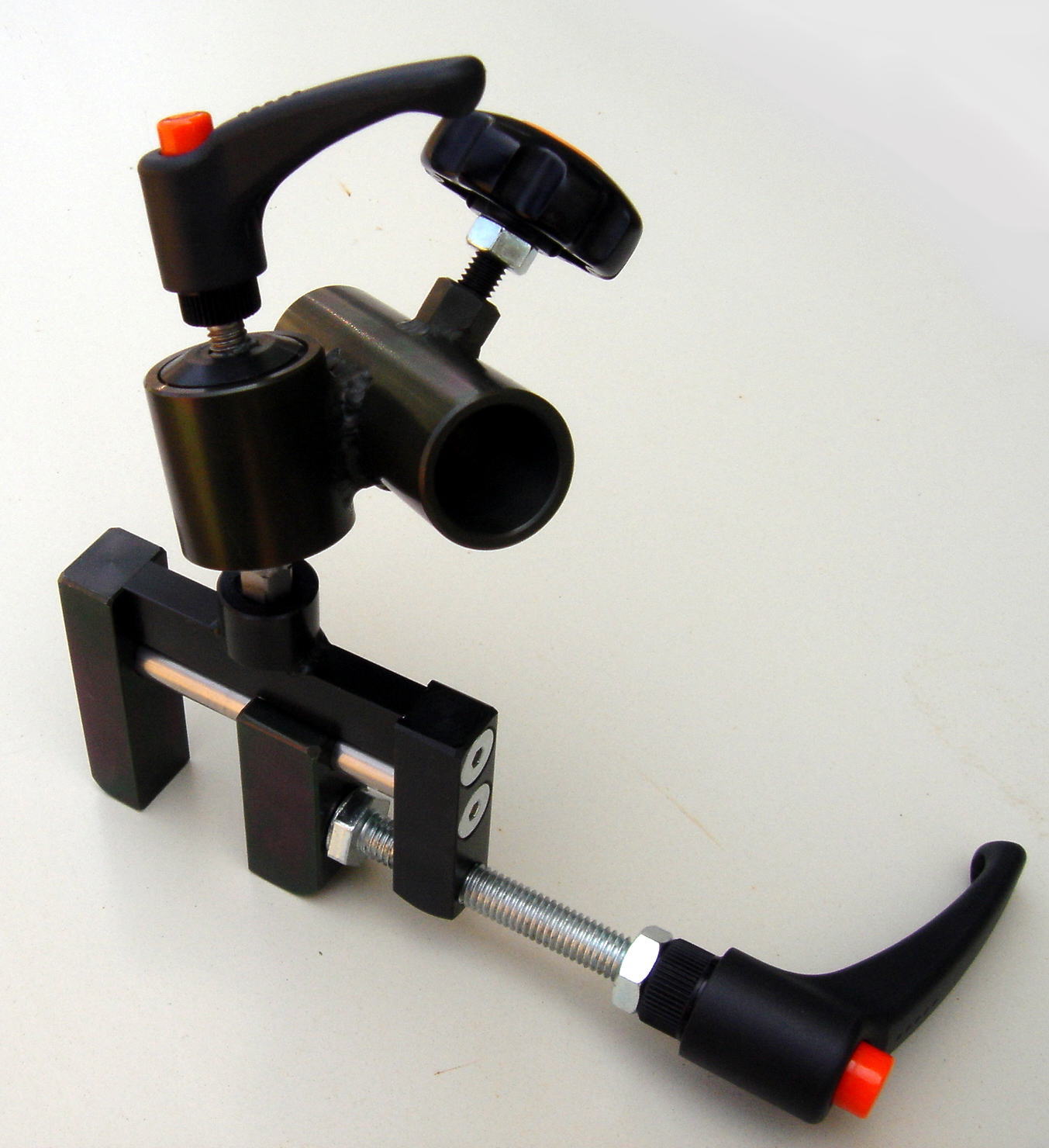

把持範囲0～70mmのクランプとアングルボールジョイント19との組合せです
社名を伏せての公表をご承諾いただきましたのでアップします

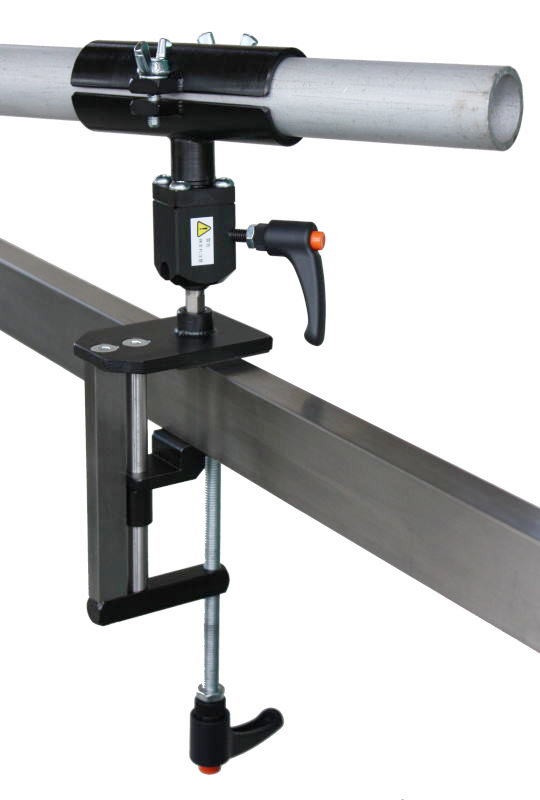

負荷取付部は直径26mmのパイプを保持します

1号機

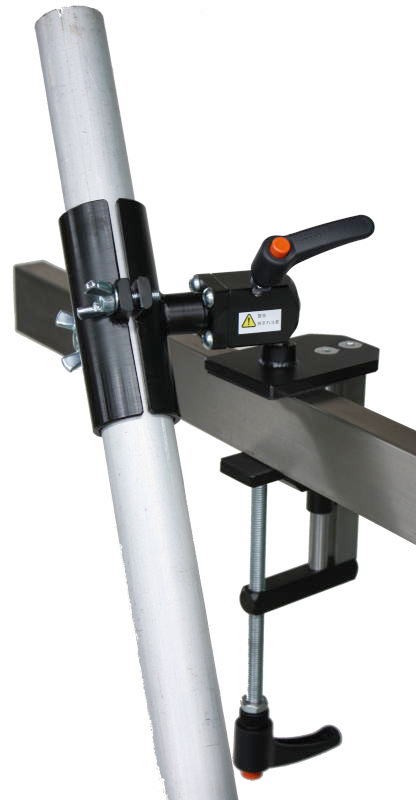

2号機は直径32mmのパイプを保持しパイプの着脱を容易にとのことで2ピースになりました
パイプ保持部,クランプの口金部はゴムを貼り付け

2号機

2号機

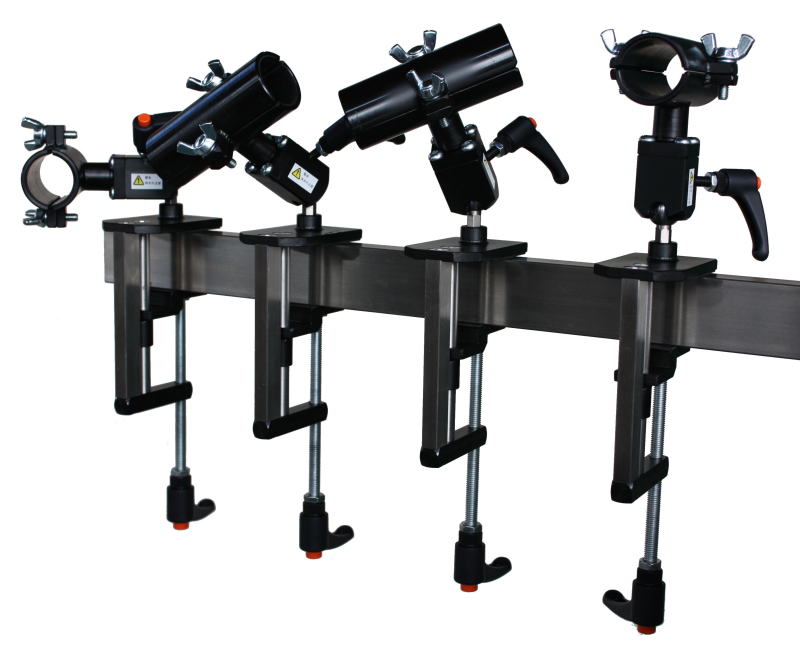

並べてみました

実例6のアンケートへのご回答です

1.今回ご購入された製品をどこでお知りになりましたか
ネット
2.どのような場面にお使いですか
下水処理場での洗浄用ノズルの固定
3.この製品をお使いになる前とお使いになった今との違いはどのようなことでしょうか
自在継手を模索中にこの商品を見て注文しましたが,客先からも好評です
4.その他ご意見ご要望がありましたらお書き願います
今回の使用場面が屋外での設置になりますので,SUS(ステンレス)の材質の製品があれば良いと思います

　 アンケートは以上です,ありがとうございます

4.のその他ですが弊社としては,このところ屋外設置や水のかかる場面でのお問い合わせが多くなり
遅ればせながら耐水用や屋外用の開発を始めることといたしました
製品化にはまだ日数がかかりますが,完成しましたらご連絡いたします
また機会があれば採用のご検討をお願いします,とお伝えしました

ステンレス仕様の進歩状況ですが試験期間を含め2011年春までには発売したいと考えております

映像総合プロダクション株式会社テークワン様のご依頼で製作しました
把持範囲0～40mmのクランプとアングルボールジョイント27とアングルボールジョイント19との組合せです

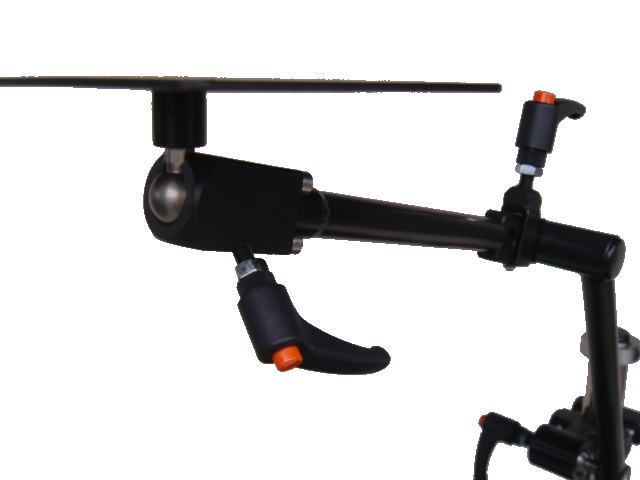

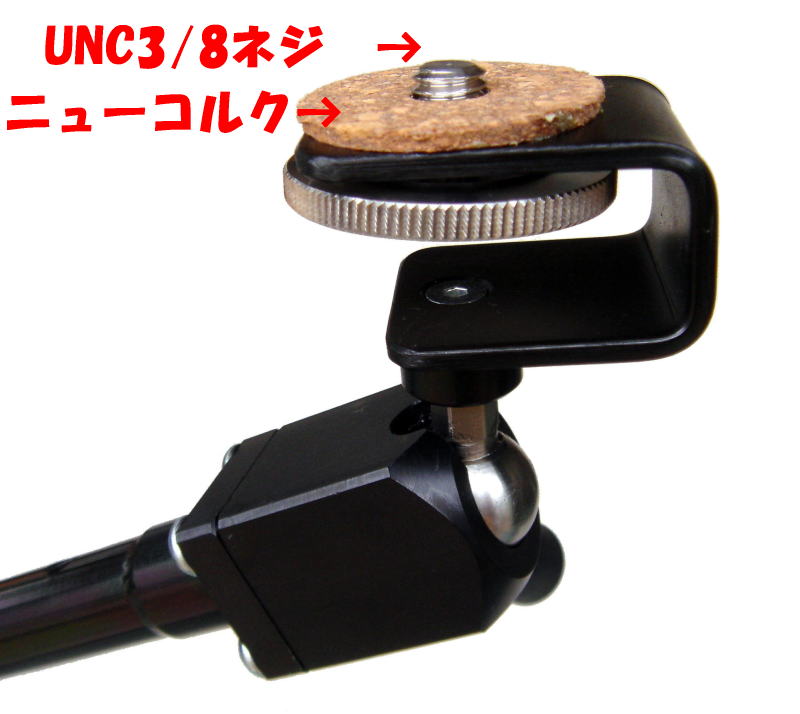

先端部はモニター取り付け用UNC3/8ネジ,シート部のコルクは耐久性に優れた
コルク屋本舗様のニューコルクです

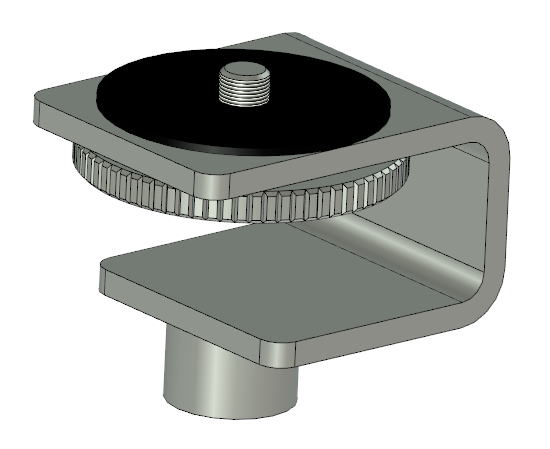

カメラネジ部

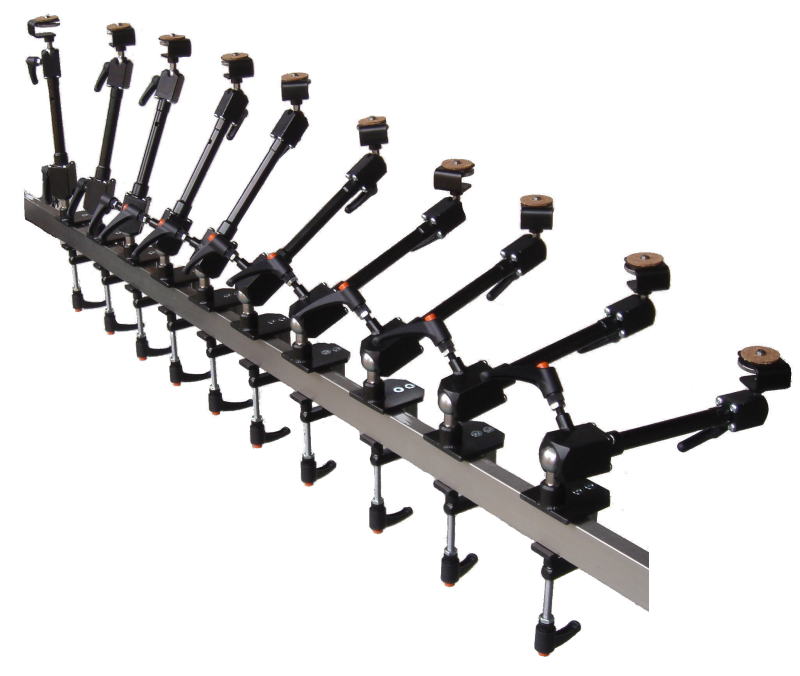

並べてみました

並べてみました

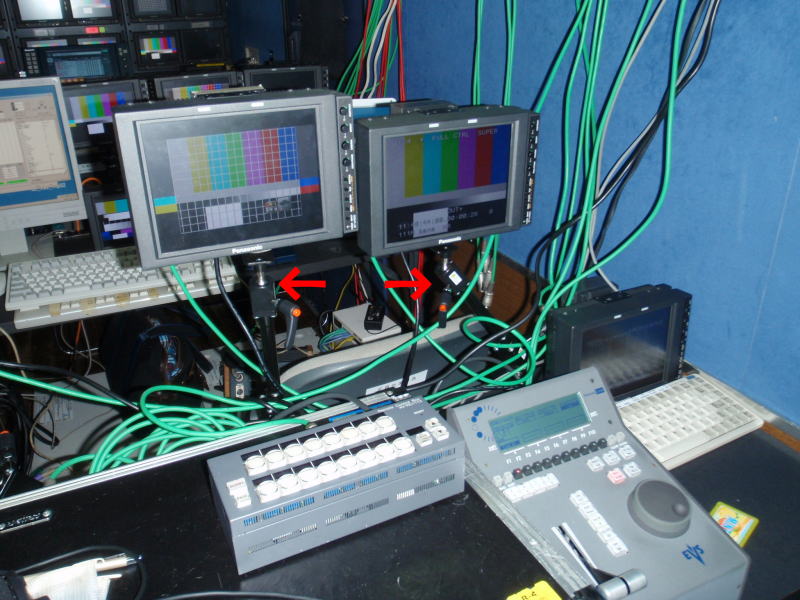

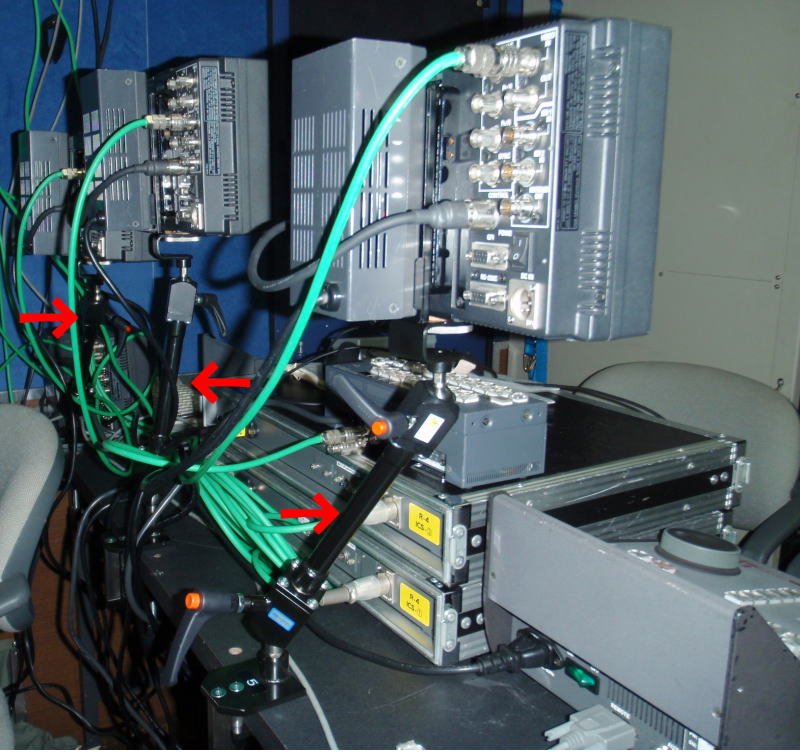

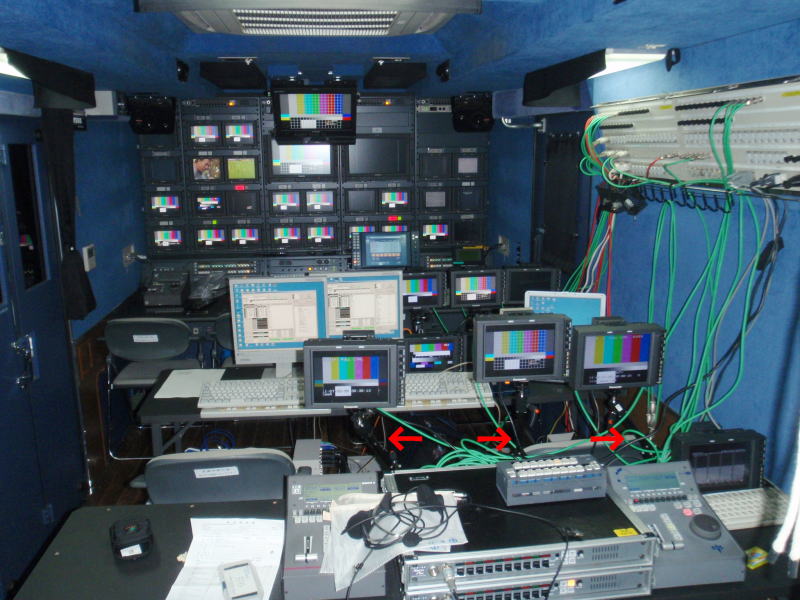

株式会社テークワン様からいただいた初運用時の画像です

実例5のアンケートへのご回答です

この度は大変お世話になりました
納品して頂いた商品ですが、8月4日に初運用いたしました
試作を繰り返しただけあり,納得のいく仕上がりになったと思っています
以下,返答といたします

1.今回ご購入された製品をどこでお知りになりましたか
ホームページを見て,クランプ.アームなどで検索しました
2.どのような場面にお使いですか
中継車内や,レール,クレーンのモニター設置器具として
3.この製品をお使いになる前とお使いになった今との違いはどのようなことでしょうか
安定感が格段に違います.固定位置のフレキシビリティにも優れていると思います
4.その他ご意見ご要望がありましたらお書き願います
現場運用する者から,長さが調節できればなお良かったと言う意見がありました

初運用の時の写真を添付いたします.もしよろしければ掲載してください
以上,いろいろお世話になりました
今後も何かありましたら,よろしくおねがいします

アンケートは以上です,ありがとうございます

4.のその他ですが弊社としては、アーム部を伸縮させたり,中間に屈曲の関節を設ける方法等
ありますこと,機会があればご相談くださいとお伝えしました

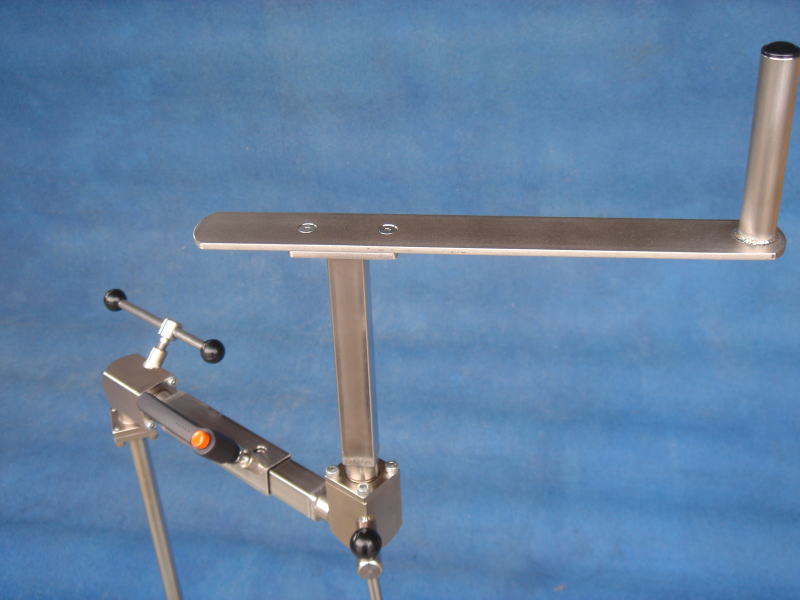

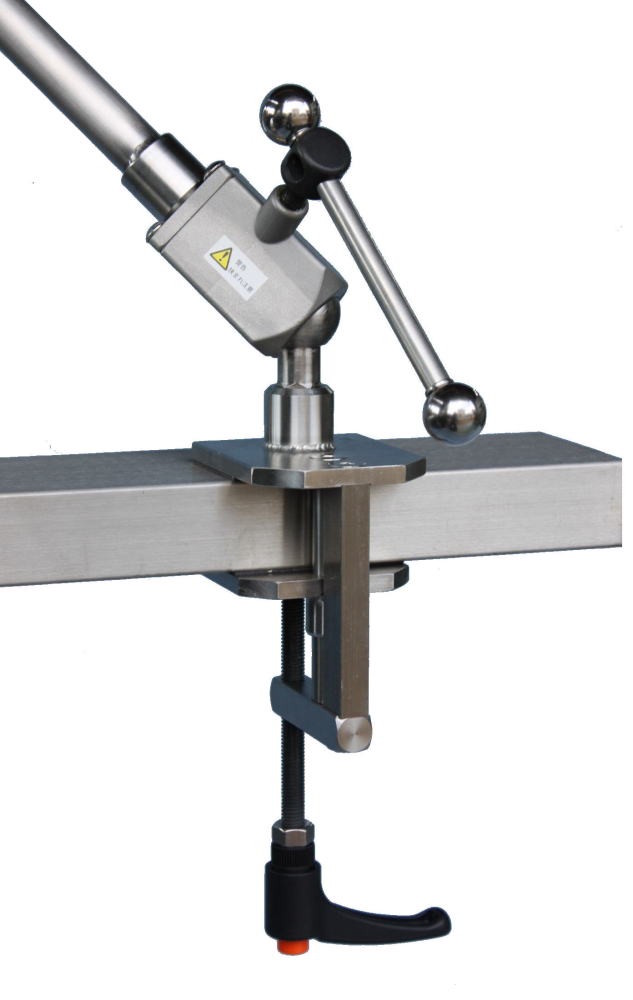

関東労災病院,第二スポーツ整形外科,体育学博士,岩噌弘志様のご依頼で製作しました

用途は手術室で患者さんの上肢を固定します
この器具を使うことにより"助手が保持する必要がなくなり,手術精度が高くなった"とコメントをいただきました
またご意見としてボールジョイントのハンドルがロック&レバー式で
もう少しコンパクトなら良いとのご指摘を受けました
弊社としては,保持力との関係で現時点ではやむを得ない状況と考えておりますが
今後更に研究を重ねて改善していきたいと思います

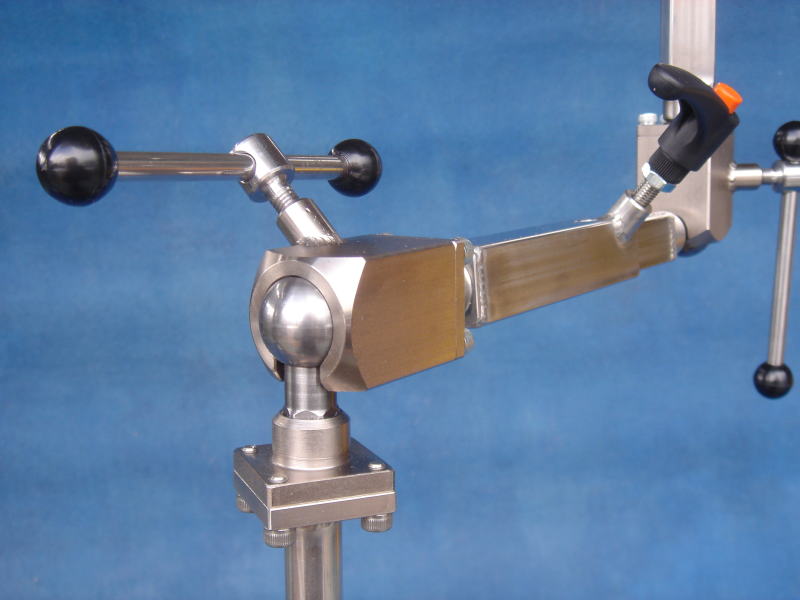

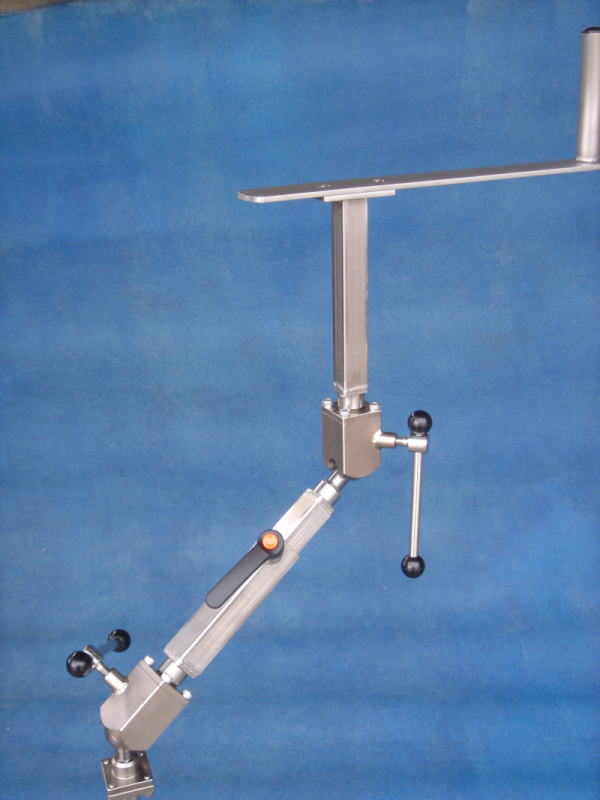

ボールジョイントは新しく開発したアングルボールジョイント27です

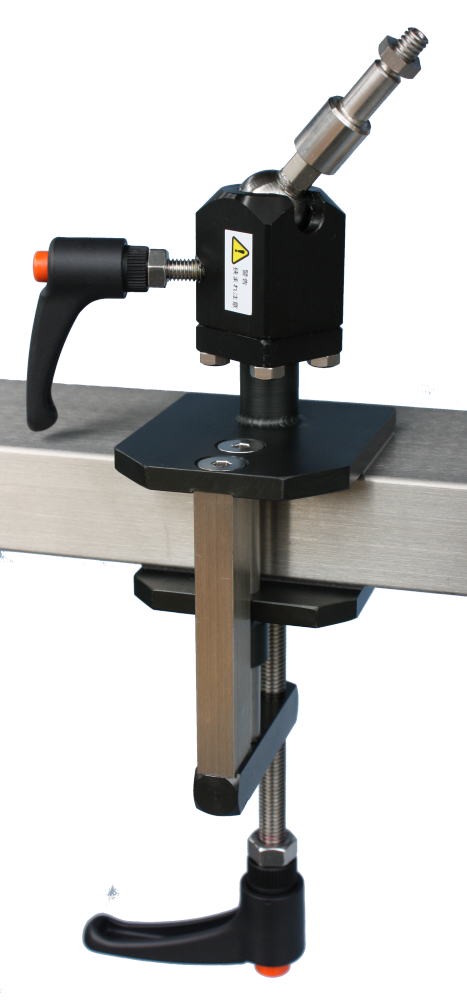

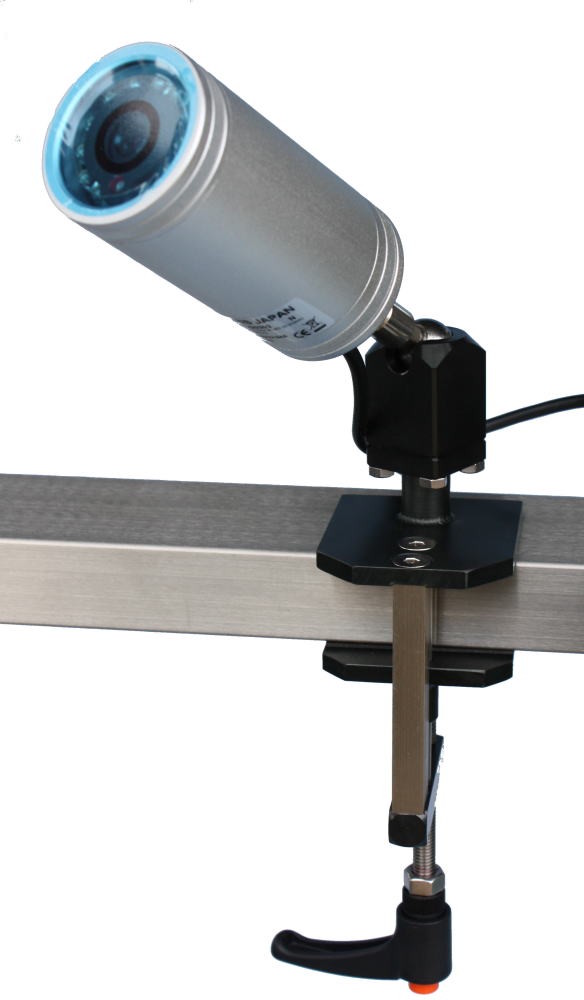

テーブルなどを掴むクランプ付きボールジョイントです
測定具にご利用

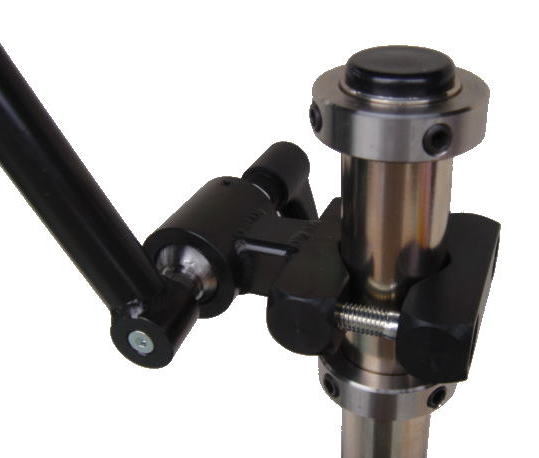

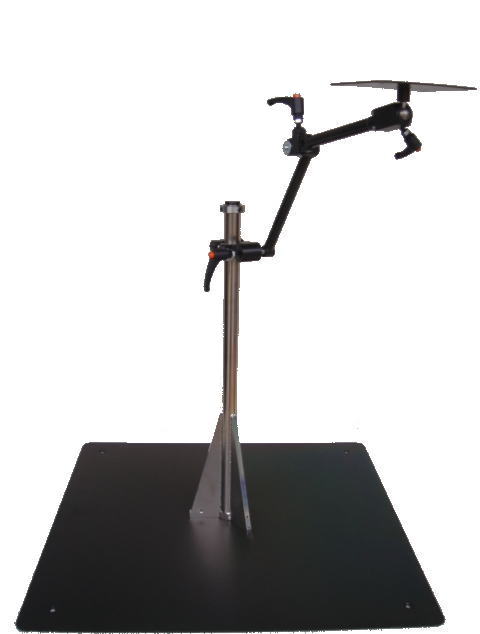

自在アームが支柱を上下に移動できる仕様です
支柱への取付けはV字金具でクランプしています
先端はアングルボールジョイント19です

アングルボールジョイント19

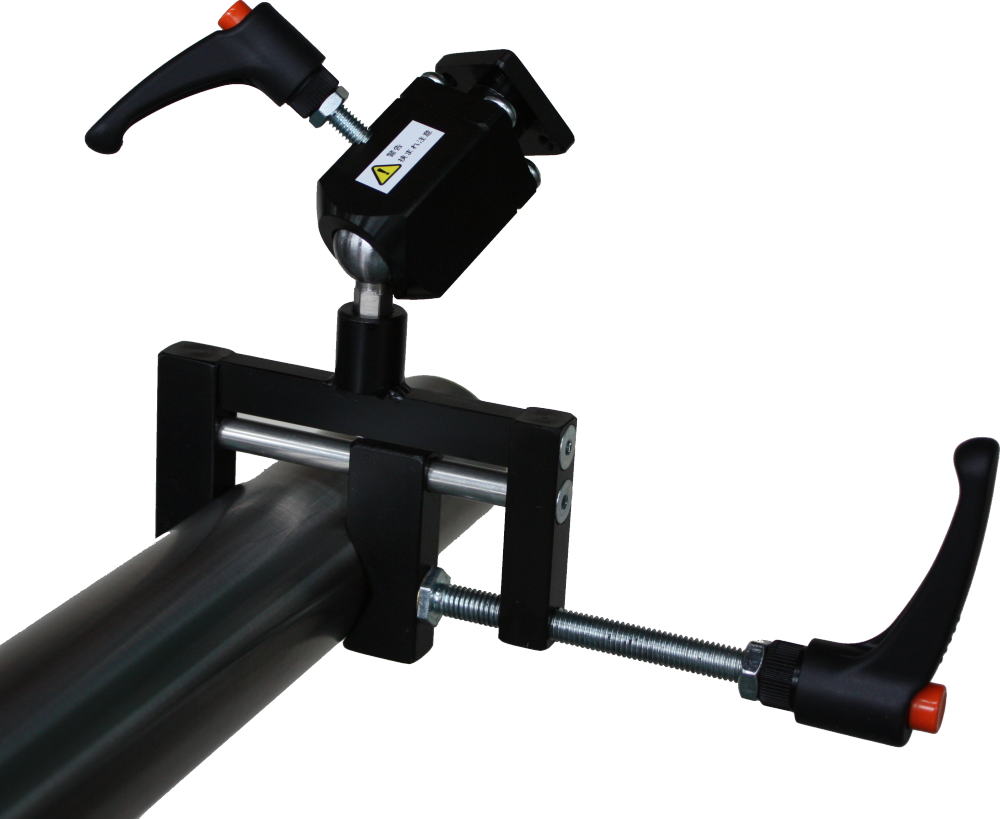

V字クランプ
